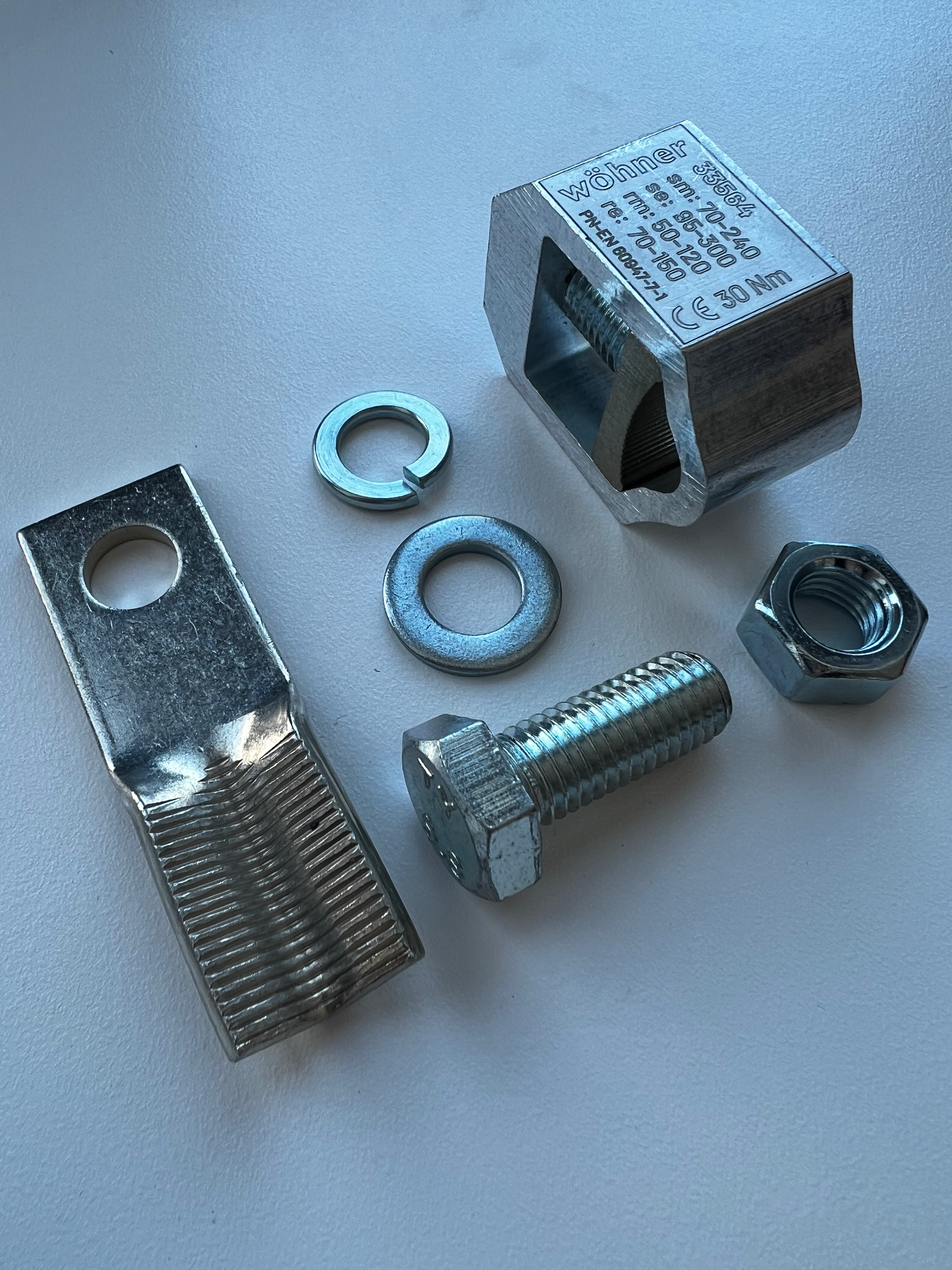

V-Klemme (33564)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33564000A

V-Klemme

Größe 1-3

für Cu / Al 120 - 300 mm²

-Entwurf-

System

185Power

Produktgruppe	12
Untergruppe	70

VE	3
EAN	4021267335649

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Approbationen

EAC

EAC Typ: AC-A

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte

Elektrische Werte
Kurzschlussfestigkeit:	durch Hauptprodukt bestimmt

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)

Mechanische Werte
Gewicht:	9,6 kg/100

Klemmstellen
Querschnitt min.:	70 mm²
Querschnitt max.:	300 mm²
Für Aluminiumleiter geeignet. bei der Verwendung von Aluminiumleitern Wartungshinweise beachten

Variante

PEN

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Metallzuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| EU-Konformitätserklärung

| Konformitätserklärung UKCA

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)
