Anschluss-Kit (33564)

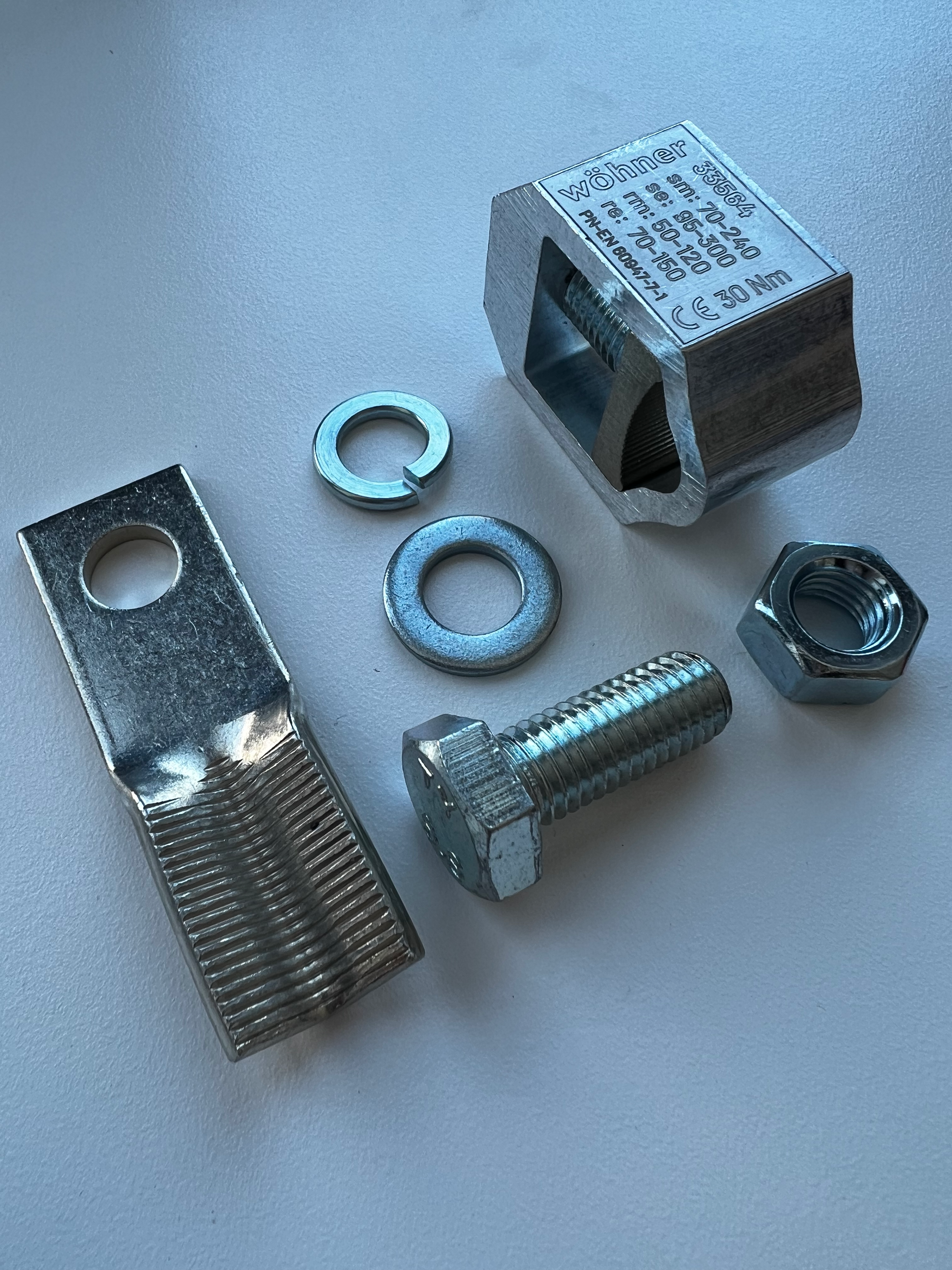

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33564 000B

Anschluss-Kit

mit 1 V-Klemme, ohne Abdeckung

Klemmengehäuse Alu, Druckstück Messing

für Cu / Al 120 - 300 mm²

z.B. für gebohrte PE- oder N-Schienen

in Kürze lieferbar

System

185Power

Produktgruppe	12
Untergruppe	70

VE	1
EAN	4021267335649

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte

Elektrische Werte IEC
Bemessungsstrom (IEC):	100 A

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)

Mechanische Werte
Gewicht:	22,0 kg/100

Klemmstellen
V-Klemme
Querschnitt min.:	50 mm²
Querschnitt max.:	300 mm²
re:	70 - 150 mm²
rm:	50 - 120 mm²
se:	70 - 300 mm²
sm:	70 - 240 mm²
Für Aluminiumleiter geeignet. bei der Verwendung von Aluminiumleitern Wartungshinweise beachten

Anwendungshinweise

Für Aluminiumleiter geeignet. bei der Verwendung von Aluminiumleitern Wartungshinweise beachten

durch Hauptprodukt bestimmt

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| EU-Konformitätserklärung

| Produktbeschreibung (PDF) - Entwurf

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf) - Entwurf

| Ausschreibungstext - Standardversion (*.rtf) - Entwurf

Verwendung

33533 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 3-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33523 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 3-polig schaltbar
V-Klemme 35-240 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33536 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 250 A
Größe 1, 1-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

33526 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 250 A
Größe 1, 1-polig schaltbar
V-Klemme 35-240 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

33532 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 3-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

33576 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 3-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Stahl, Druckstück Stahl
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33522 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 3-polig schaltbar
V-Klemme 35-240 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

33575 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 3-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Stahl, Druckstück Stahl
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

33579 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 1-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Stahl, Druckstück Stahl
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33538 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 1-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33577 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 250 A
Größe 1, 1-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Stahl, Druckstück Stahl
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

33528 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 1-polig schaltbar
V-Klemme 35-240 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33527 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 1-polig schaltbar
V-Klemme 35-240 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

37577 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 250 A
Größe 1, 1-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Stahl, Druckstück Stahl
vorverdrahtet mit 3x Messwandlern 250 A / 333 mV, Genauigkeitsklasse 1, mit 6-pol. Steckverbindung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33521 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 250 A
Größe 1, 3-polig schaltbar
V-Klemme 35-240 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

33537 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 1-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

33531 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 250 A
Größe 1, 3-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

33574 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 250 A
Größe 1, 3-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Stahl, Druckstück Stahl
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

37526 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 250 A
Größe 1, 1-polig schaltbar
V-Klemme 35-240 mm²
Klemmengehäuse Alu, Druckstück Messing
vorverdrahtet mit 3x Messwandlern 250 A / 333 mV, Genauigkeitsklasse 1, mit 6-pol. Steckverbindung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

37537 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 1-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Alu, Druckstück Messing
vorverdrahtet mit 3x Messwandlern 400 A / 333 mV, Genauigkeitsklasse 1, mit 6-pol. Steckverbindung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

37578 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 1-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Stahl, Druckstück Stahl
vorverdrahtet mit 3x Messwandlern 400 A / 333 mV, Genauigkeitsklasse 1, mit 6-pol. Steckverbindung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

37578 000B
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 1-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Stahl, Druckstück Stahl
vorverdrahtet mit 3x Messwandlern 400 A / 333 mV, Genauigkeitsklasse 1, mit 6-pol. Steckverbindung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

37527 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 1-polig schaltbar
V-Klemme 35-240 mm²
Klemmengehäuse Alu, Druckstück Messing
vorverdrahtet mit 3x Messwandlern 400 A / 333 mV, Genauigkeitsklasse 1, mit 6-pol. Steckverbindung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

33578 000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 1-polig schaltbar
V-Klemme 50-300 mm²
Klemmengehäuse Stahl, Druckstück Stahl
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

https://pim.woehner.de/DE/FR/1000293516

Finden Sie Ihren Ansprechpartner

Zur Kontaktseite

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Bestell-Hotline (Deutschland)
+49 9563 751 125
order@woehner.de

Technik-Hotline (Deutschland)
+49 9563 751 508
support@woehner.de
