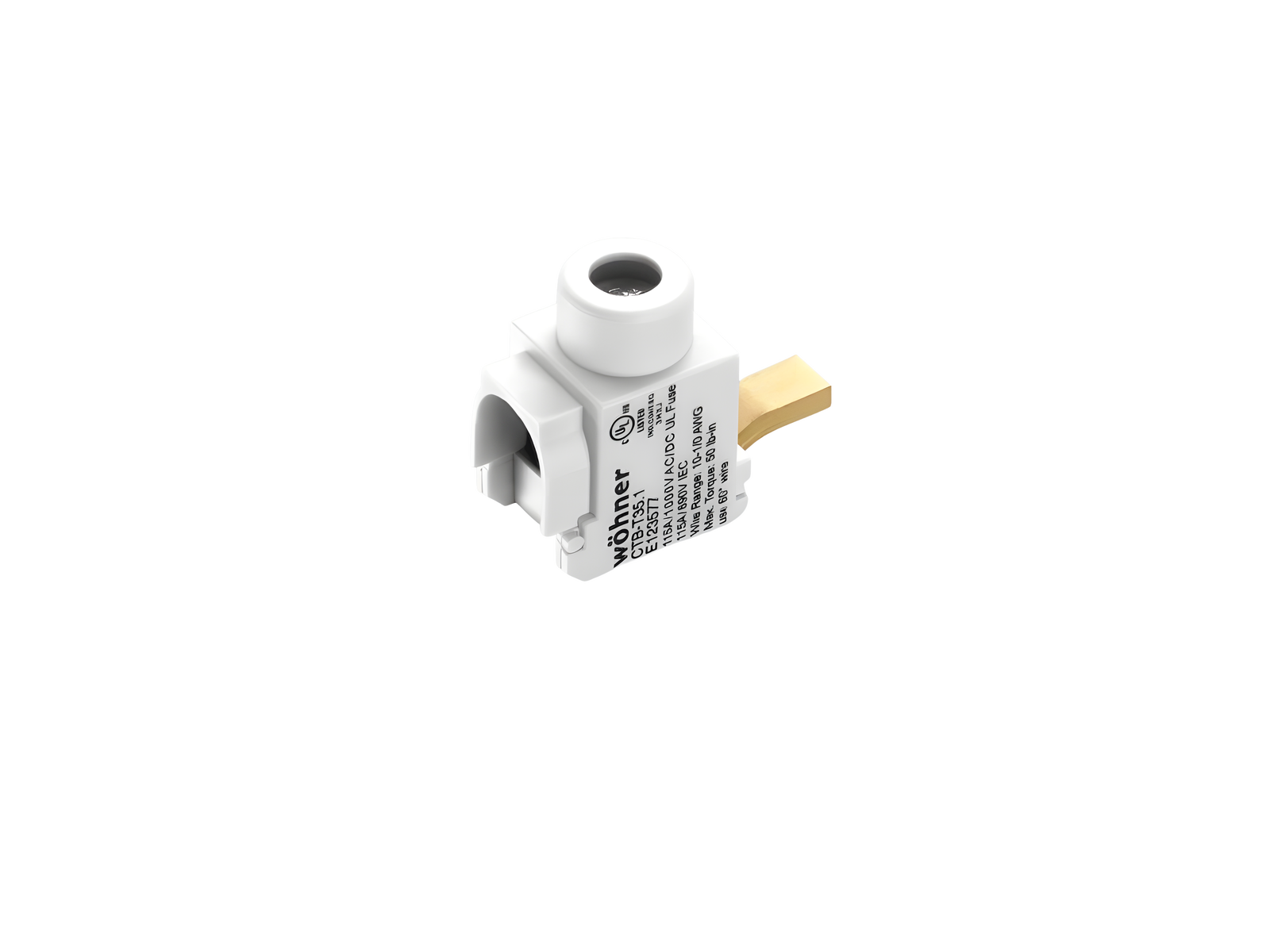

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31039000
Anschlussklemme, frontaler Anschluss
6 - 35 mm² / AWG 10 - 1/0
für 31548
| Produktgruppe | 07 |
| Untergruppe | 26 |
| VE | 10 |
| EAN | 4021267310394 |
| ECLASS 6.1 | 27371390 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
UL
for UL feeder circuits >250V
Typnummer: CTB-T35.1
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 115 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsstossspannung Uimp: | 4 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 690 V |
| max. zulässige Spannung (IEC) DC: | 1000 V |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 115 A |
| Bemessungsspannung (UL) AC: | 1000 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Bemessungsspannung (UL) DC: | 1000 V |
| SCCR unprotected max.: | 10 kA |
| 3 cycles (without OPD) @ 600 V AC |
| SCCR: | 100 kA with fuse Class J 200 A |
| Mechanische Werte | |
| B x H x T: | 17 x 41 x 29 |
| Gewicht: | 3,0 kg/100 |
| Klemmstellen | |
| Querschnitt min.: | 6 mm² |
| Querschnitt max.: | 50 mm² |
| Nicht geeignet für Aluminiumleiter ! | |
|
6 - 50 mm² rm - re |
|
| Nicht geeignet für Aluminiumleiter ! | |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
|
Hinweise |
Empfohlene Abisolierung der Anschlussleitung ca. 14 mm |
| for UL feeder circuits >250V | |
