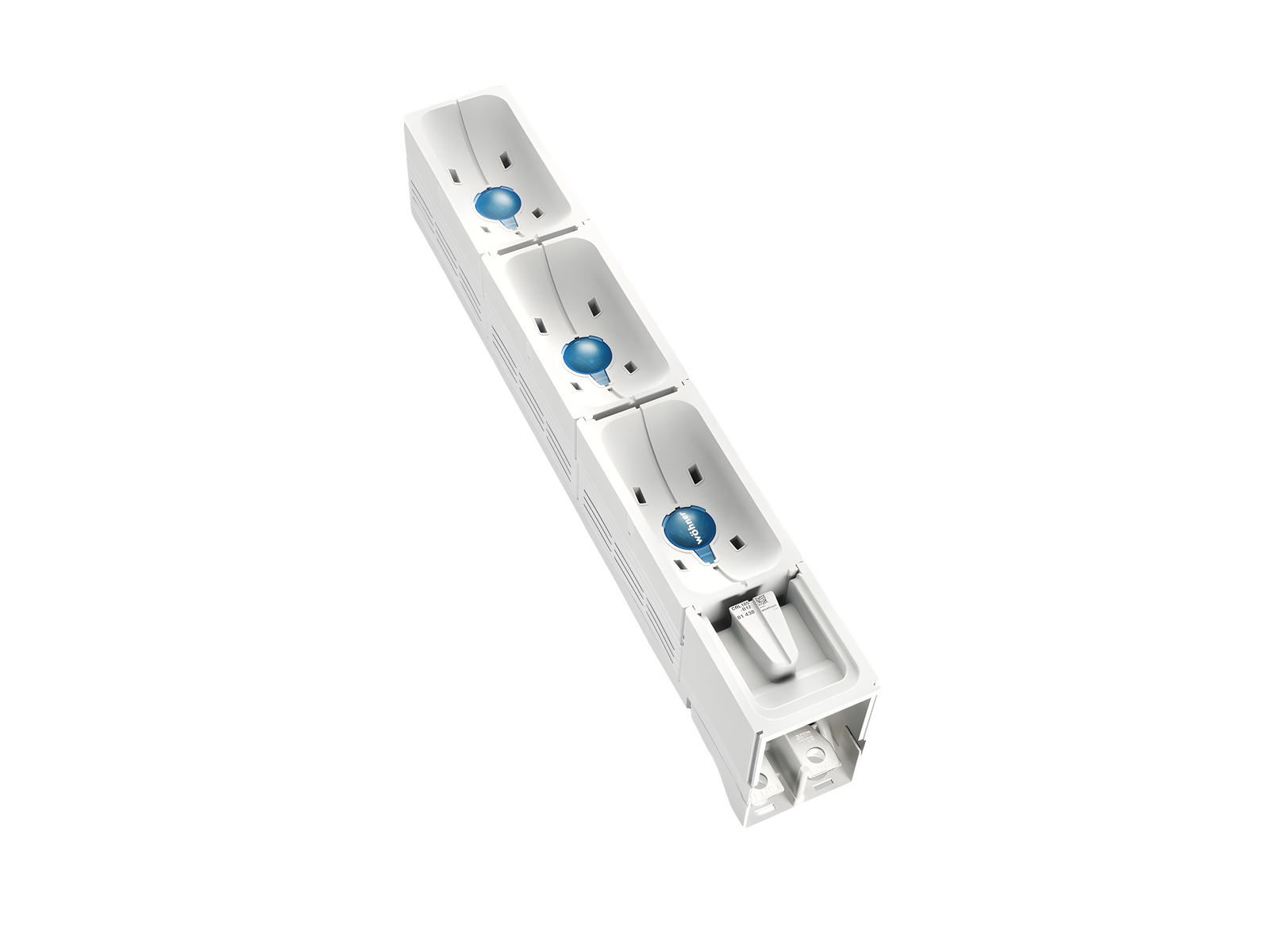

Anschlussleiste (01438)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01438 000A

CRITO^®185Power

Anschlussleiste

3-polig

Schraube M12

Anschluss oben oder unten

für Sammelschienen 30, 40, 60, 80, 100, 120 x 10

System

185Power

Produktgruppe	07
Untergruppe	57

VE	1
EAN	4021267014384

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Zulassungen

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Typnummer: CRL185-800

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Elektrische Werte IEC
Bemessungsstrom (IEC):	800 A
Bemessungsspannung (IEC) AC:	690 V

Bemessungsstoßstromfestigkeit I_pk max.:	54.1 kA
Bemessungskurzzeitstromfestigkeit I_cw (0,5 s) max.:	25.9 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 172,8 W.

(Bei voller Belastung beträgt die Leistungsabgabe 270,0 W.)

zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) AC:	1000 V
max. zulässige Spannung (IEC) DC:	1500 V
Strombelastbarkeit (IEC) max.:	800 A

Mechanische Werte
B x H x T:	100 x 665 x 150
Gewicht:	484,0 kg/100
Poligkeit:	3-polig
für Sammelschienen:	30, 40, 60, 80, 100, 120 x 10

Stromwandler in Gerät integrierbar:	ja
Stromwandler in Wandlermodul integrierbar:	ja

Klemmstellen
Schraubanschluss
M12

Anwendungshinweise

Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt.
Beim Anreihen sind die Bemessungsbelastungsfaktoren je nach Anzahl der Hauptstromkreis nach DIN EN 61439 zu berücksichtigen Bei Verwendung von Zubehör 33736, keine Verwendung von Al möglich.

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Zubehör

Zubehör für Montage

33738 000A
CrossLink®-Klemmbügel
für CrossLink® berührungsgeschütztes Sammelschienensystem
Größe 1 - 3
Mehr

33740 000A
Klemmbügel
für Sammelschienensysteme ohne Berührungsschutzmodule
Größe 1 - 3
Mehr

Abdeckungen

33733 000A

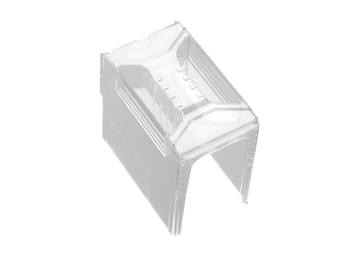

Anschlussraumabdeckung
universell für NH-Leisten Gr. 1 - 3 und Anschlussleiste 800 A
Größe 1-3
Mehr

Messwandler 333mV

37308 000A
Meßwandler 800 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37306 000A
Meßwandler 500 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37298 000A
Meßwandler 400 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37289 000A
Meßwandler 200 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37297 000A
Meßwandler 250 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37301 000A
Meßwandler 800 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37290 000A
Meßwandler 250 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37296 000A
Meßwandler 200 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37304 000A
Meßwandler 250 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37291 000A
Meßwandler 400 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37303 000A
Meßwandler 200 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
auf Anfrage
Mehr

37294 000A
Meßwandler 800 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37292 000A
Meßwandler 500 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37293 000A
Meßwandler 600 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37299 000A
Meßwandler 500 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37305 000A
Meßwandler 400 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37300 000A
Meßwandler 600 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37307 000A
Meßwandler 600 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

Stromwandler Genauigkeitskl. 1

37212 000A
Stromwandler 200 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37213 000A
Stromwandler 250 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37214 000A
Stromwandler 400 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37215 000A
Stromwandler 500 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37216 000A
Stromwandler 600 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37217 000A
Stromwandler 800 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

Stromwandler Genauigkeitskl. 0,5

37219 000A
Stromwandler 200 A / 5 A
1 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37220 000A
Stromwandler 250 A / 5 A
1 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37221 000A
Stromwandler 400 A / 5 A
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37222 000A
Stromwandler 500 A / 5 A
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37223 000A
Stromwandler 600 A / 5 A
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37224 000A
Stromwandler 800 A / 5 A
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Lagerabverkauf
Mehr

37232 000A
Stromwandler 200 A / 5 A, mit Konformitätserklärung
1 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37233 000A
Stromwandler 250 A / 5 A, mit Konformitätserklärung
1 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37234 000A
Stromwandler 400 A / 5 A, mit Konformitätserklärung
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37235 000A
Stromwandler 500 A / 5 A, mit Konformitätserklärung
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

Stromwandler Genauigkeitskl. 0,5s

37226 000A
Stromwandler 250 A / 5 A
1 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37227 000A
Stromwandler 400 A / 5 A
2,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37228 000A
Stromwandler 500 A / 5 A
2,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37229 000A
Stromwandler 600 A / 5 A
2,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37230 000A
Stromwandler 800 A / 5 A
2,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Lagerabverkauf
Mehr

37236 000A
Stromwandler 250 A / 5 A, mit Konformitätserklärung
1 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37237 000A
Stromwandler 400 A / 5 A, mit Konformitätserklärung
2,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37238 000A
Stromwandler 500 A / 5 A, mit Konformitätserklärung
2,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

https://pim.woehner.de/DE/NL/1000159386

Finden Sie Ihren Ansprechpartner

Zur Kontaktseite

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Bestell-Hotline (Deutschland)
+49 9563 751 125
order@woehner.de

Technik-Hotline (Deutschland)
+49 9563 751 508
support@woehner.de
