for UL feeder circuits >250V

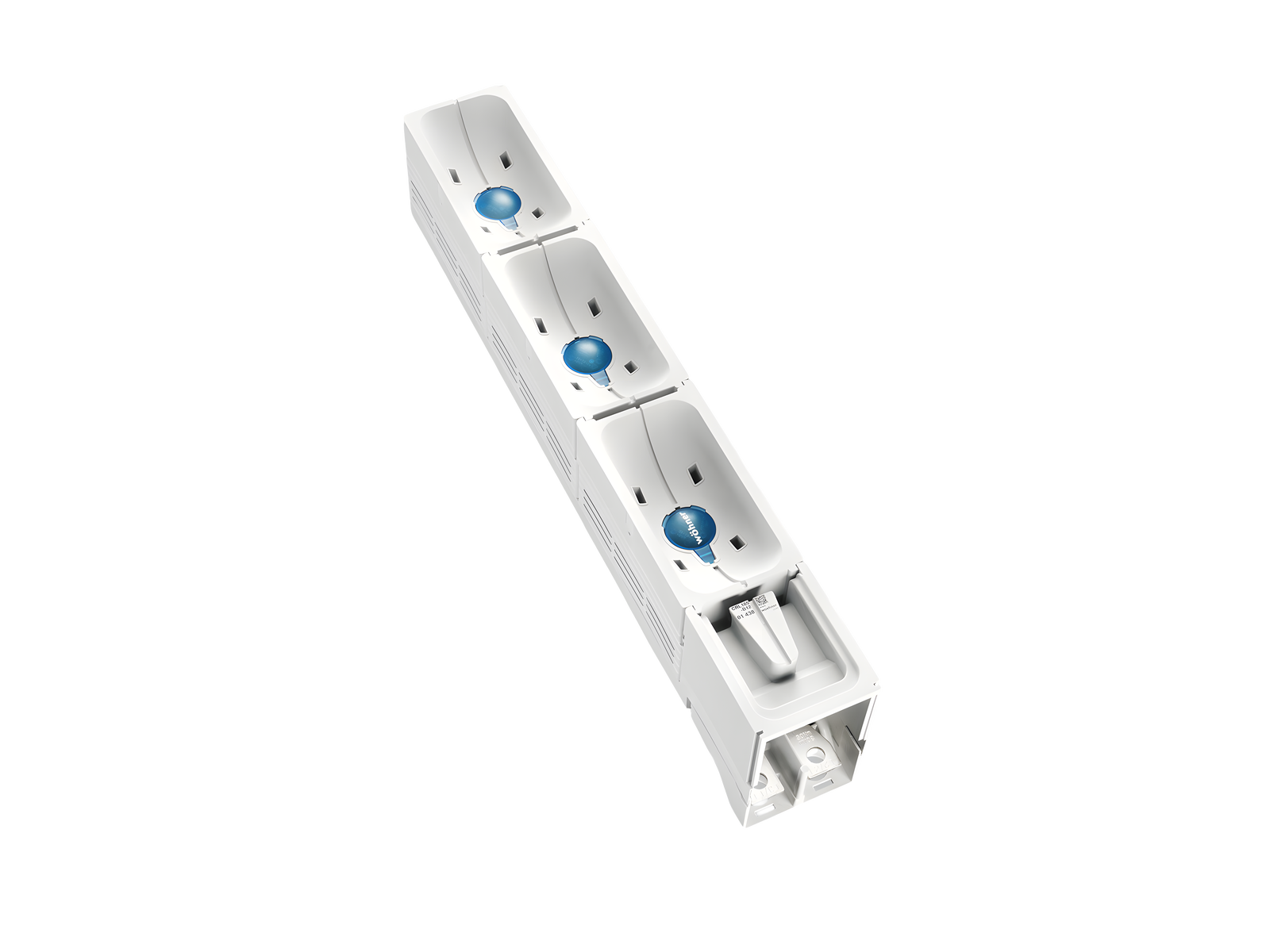

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01438 000A
CRITO®185Power
Anschlussleiste
3-polig
Schraube M12
Anschluss oben oder unten
für Sammelschienen 30, 40, 60, 80, 100, 120 x 10
System
185Power
Produktgruppe | 07 |
Untergruppe | 57 |
VE | 1 |
EAN | 4021267014384 |
ECLASS 6.1 | 27141146 |
ECLASS 7.1 | 27141146 |
ETIM 4.0 | EC000001 |
ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Typnummer: CRL185-800
CCC Zulassung: nicht zertifizierungspflichtig
Angaben IEC | |
Standards | |
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
Elektrische Werte IEC | |
Bemessungsstrom (IEC): | 800 A |
Bemessungsspannung (IEC) AC: | 690 V |
Bemessungsstoßstromfestigkeit Ipk max.: | 54.1 kA |
Bemessungskurzzeitstromfestigkeit Icw (0,5 s) max.: | 25.9 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 172,8 W.
(Bei voller Belastung beträgt die Leistungsabgabe 270,0 W.)
zusätzliche Daten IEC | |
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
max. zulässige Spannung (IEC) AC: | 1000 V |
max. zulässige Spannung (IEC) DC: | 1500 V |
Strombelastbarkeit (IEC) max.: | 800 A |
Mechanische Werte | |
B x H x T: | 100 x 665 x 150 |
Gewicht: | 484,0 kg/100 |
Poligkeit: | 3-polig |
für Sammelschienen: | 30, 40, 60, 80, 100, 120 x 10 |
Stromwandler in Gerät integrierbar: | ja |
Stromwandler in Wandlermodul integrierbar: | ja |
Klemmstellen | |
Schraubanschluss | |
M12 | |
Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
Beim Anreihen sind die Bemessungsbelastungsfaktoren je nach Anzahl der Hauptstromkreis nach DIN EN 61439 zu berücksichtigen |
|

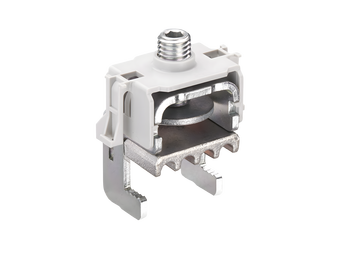

33738
000A
CrossLink®-Klemmbügel
für CrossLink® berührungsgeschütztes Sammelschienensystem
Größe 1 - 3
Mehr

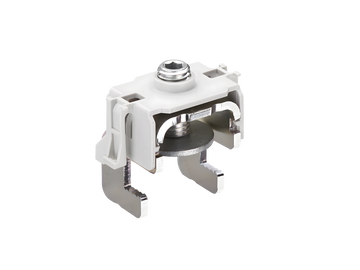

33740
000A
Klemmbügel
für Sammelschienensysteme ohne Berührungsschutzmodule
Größe 1 - 3
Mehr
33733
000A
Anschlussraumabdeckung
universell für NH-Leisten Gr. 1 - 3 und Anschlussleiste 800 A
Größe 1-3
Mehr
37308
000A
Meßwandler 800 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37306
000A
Meßwandler 500 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37298
000A
Meßwandler 400 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37289
000A
Meßwandler 200 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37297
000A
Meßwandler 250 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37301
000A
Meßwandler 800 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37290
000A
Meßwandler 250 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37296
000A
Meßwandler 200 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37304
000A
Meßwandler 250 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37291
000A
Meßwandler 400 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37303
000A
Meßwandler 200 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
auf Anfrage
Mehr
37294
000A
Meßwandler 800 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37292
000A
Meßwandler 500 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37293
000A
Meßwandler 600 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37299
000A
Meßwandler 500 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37305
000A
Meßwandler 400 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37300
000A
Meßwandler 600 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37307
000A
Meßwandler 600 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr
37212
000A
Stromwandler 200 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37213
000A
Stromwandler 250 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37214
000A
Stromwandler 400 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37215
000A
Stromwandler 500 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37216
000A
Stromwandler 600 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37217
000A
Stromwandler 800 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37219
000A
Stromwandler 200 A / 5 A
1 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37220
000A
Stromwandler 250 A / 5 A
1 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37221
000A
Stromwandler 400 A / 5 A
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37222
000A
Stromwandler 500 A / 5 A
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37223
000A
Stromwandler 600 A / 5 A
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37224
000A
Stromwandler 800 A / 5 A
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Lagerabverkauf
Mehr
37232
000A
Stromwandler 200 A / 5 A, mit Konformitätserklärung
1 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37233
000A
Stromwandler 250 A / 5 A, mit Konformitätserklärung
1 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37234
000A
Stromwandler 400 A / 5 A, mit Konformitätserklärung
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37235
000A
Stromwandler 500 A / 5 A, mit Konformitätserklärung
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37226
000A
Stromwandler 250 A / 5 A
1 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37227
000A
Stromwandler 400 A / 5 A
2,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37228
000A
Stromwandler 500 A / 5 A
2,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37229
000A
Stromwandler 600 A / 5 A
2,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37230
000A
Stromwandler 800 A / 5 A
2,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Lagerabverkauf
Mehr
37236
000A
Stromwandler 250 A / 5 A, mit Konformitätserklärung
1 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37237
000A
Stromwandler 400 A / 5 A, mit Konformitätserklärung
2,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
37238
000A
Stromwandler 500 A / 5 A, mit Konformitätserklärung
2,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr
