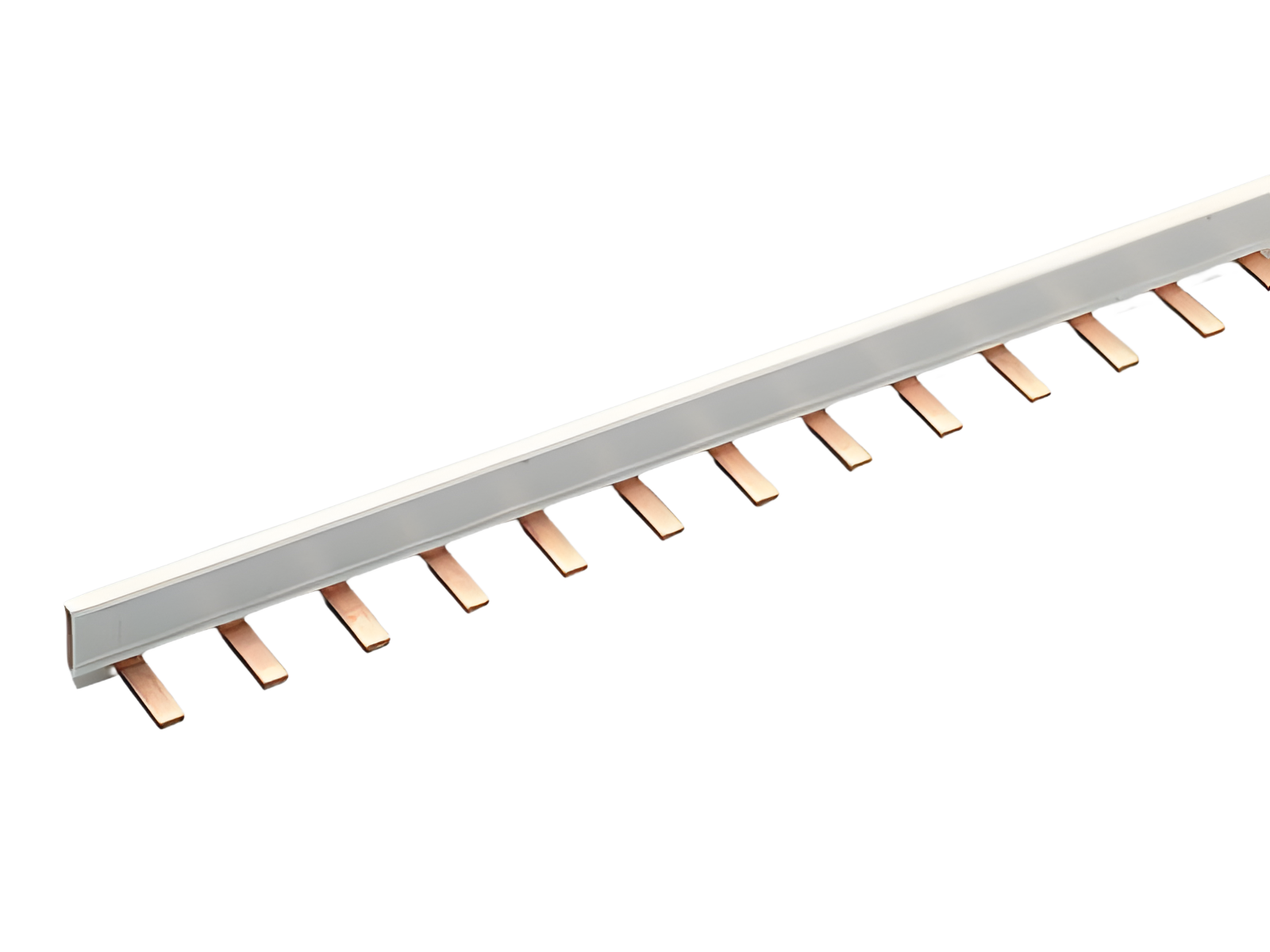

Kammschiene 1-polig, Steg, Teilung 18 mm (31101)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 31101 000A

Kammschiene 1-polig, Steg, Teilung 18 mm

80 A, 1 m lang

16 mm²

Produktgruppe 06
Untergruppe 95
VE 25
EAN 4021267311018
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

Zulassungen

Standards

IEC 61439-1:2020

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Elektrische Werte IEC
Bemessungsstrom (IEC): 80 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsspannung (IEC) DC: 1000 V
Bemessungsstossspannung Uimp: 4 kV

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 1,8 W.

(Bei voller Belastung beträgt die Leistungsabgabe 2,8 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

Strombelastbarkeit bei Mitteneinspeisung: 130 A
Mechanische Werte
B x H x T: 1000 x 5 x 15
Gewicht: 21,8 kg/100
Querschnitt: 16 mm²

Anwendungshinweise

Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt.

Links

Downloads

Zubehör

Anschlusszub.

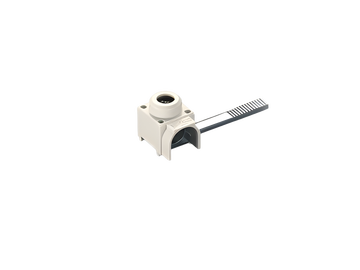

31103 000
Anschlussklemme, seitlicher Anschluss
6 - 25 mm²
für: 31101, 31102
Mehr

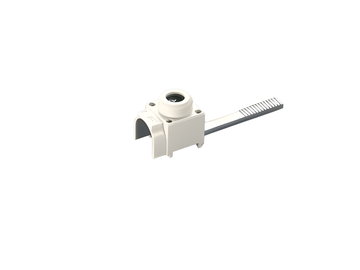

31157 000
Anschlussklemme, frontaler Anschluss
6 - 25 mm²
für: 31101, 31102
Mehr

Abdeckungen

31042 000
Endkappe
für 1-polige Kammschienen 25 mm²
Mehr

Verwendung

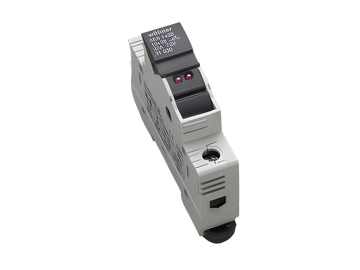

31930 000
AMBUS®Panel
Halter für zylindrische Sicherungen
10 x 38 / 1P / LED
32 A / 12 - 72 V
für DIN Tragschiene
Mehr

31130 000
AMBUS®Panel
Halter für zylindrische Sicherungen, mit LED
10 x 38 / 1P
32 A / 110 - 690 V
optische Anzeige (LED) einer ausgelösten Sicherung
für DIN Tragschiene
Mehr

31275 000
AMBUS®Panel
Halter für zylindrische Sicherungen, für Halbleiterschutz
10 x 38 / 1P
32 A / 690 V, für Halbleiterschutz
für DIN Tragschiene
Mehr

31971 000
AMBUS®Panel
Halter für zylindrische Sicherungen
10x38 / 1P
30 A / 1000 V DC
für DIN Tragschiene
Mehr

31973 000
AMBUS®Panel
Halter für zylindrische Sicherungen
10x38 / 1P / LED
30 A / 1000 V DC
optische Anzeige (LED) einer ausgelösten Sicherung
für DIN Tragschiene
Mehr

31110 000
AMBUS®Panel
Halter für zylindrische Sicherungen
10 x 38 / 1P
32 A / 690 V
für DIN Tragschiene
Mehr
