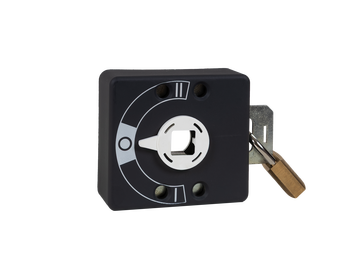

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 23128000AD
CAPUS®Panel
Lastumschalter 3-polig + N
Schraube M12
1600 A
N rechts
für Montageplatte
BB32-1600/3+N
NEU
System
Panel
| Produktgruppe | 14 |
| Untergruppe | 45 |
| VE | 1 |
| EAN | 4021267231286 |
| ECLASS 6.1 | 27371403 |
| ECLASS 7.1 | 27371403 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Typnummer: BB32-1600/3P+N
| Baugröße: | 4 |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 1600 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 12 kV |
| Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: | 40 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 524,3 W.
(Bei voller Belastung beträgt die Leistungsabgabe 819,2 W.)
| Gebrauchskategorien siehe Datenblatt (unter Downloads) |
| Mechanische Werte | |
| B x H x T: | 309 x 243 x 208 |
| Gewicht: | 3500,0 kg/100 |
| Poligkeit: | 3-polig+N |
| Befestigung: | für Montageplatte |
N wird beim Einschalten voreilend, beim Ausschalten nacheilend geschaltet
|
Hinweise |
Lastumschalter schaltet über Null |
