Adapter 16 A (36009)

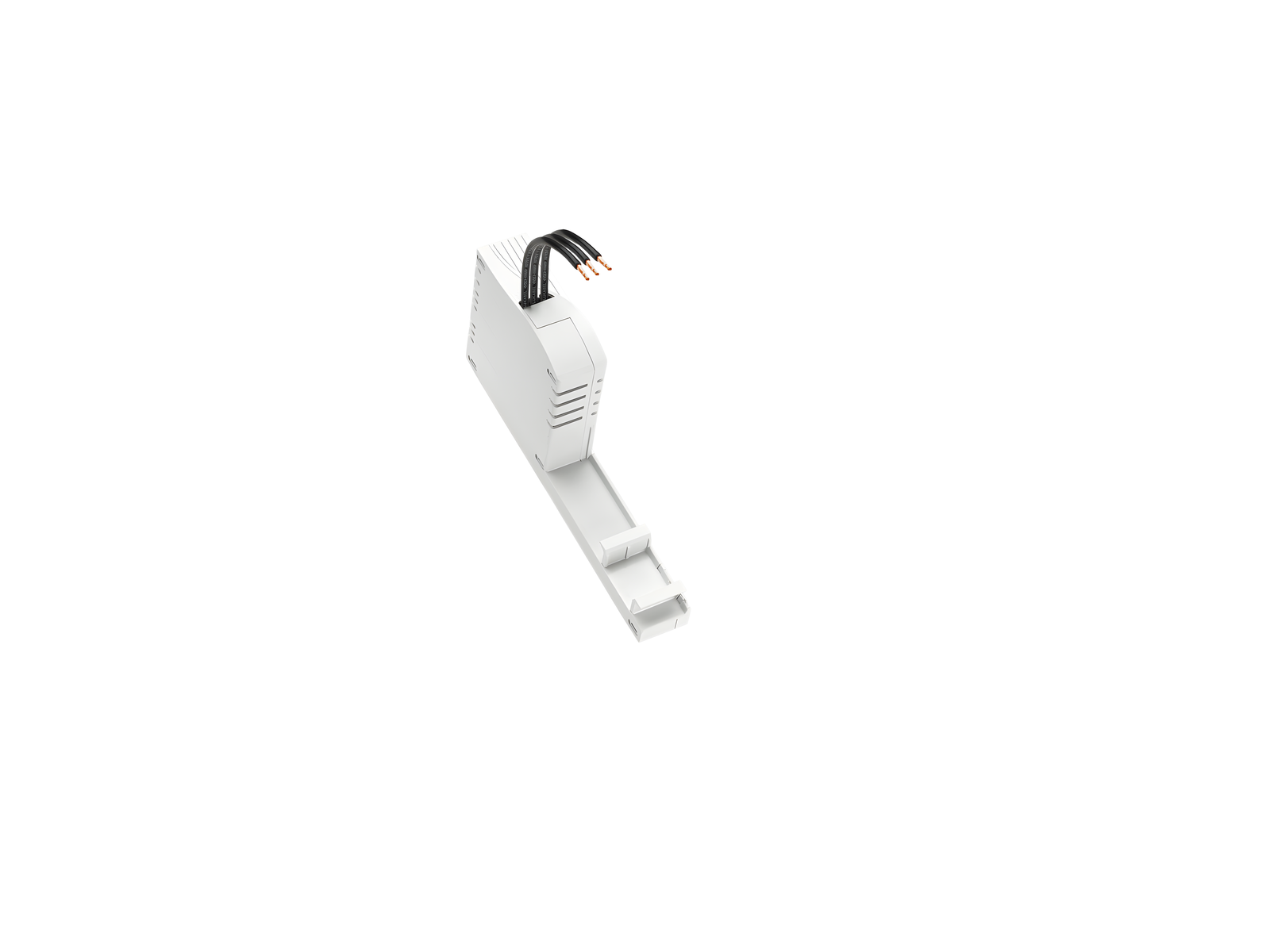

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 36009000A

EQUES®CrossBoard

Adapter 16 A

1 feste Tragschiene, mit Sicherungsaufnahme 10x38 / Class CC

22,5 x 160, Leitungen AWG 14 (2,5mm²)

System

CrossBoard® 125A / 250A, CrossBoard® 800 A

Produktvorteile

Leitungsenden ultraschallverdichtet.

Produktgruppe 05
Untergruppe 21
VE 1
EAN 4021267360092
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Zulassungen

Standards

IEC 61439-1:2020

UL 508

Approbationen

IEC (CB) , UL

for UL feeder circuits >250V

Typnummer: EQ22-A1

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Elektrische Werte IEC
Bemessungsstrom (IEC): 16 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstossspannung Uimp: 6 kV

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 2,6 W.

(Bei voller Belastung beträgt die Leistungsabgabe 4,0 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 725 V
Angaben UL
Standards
UL 508
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsstrom (UL): 12.5 A
Bemessungsspannung (UL) AC: 600 V
Bemessungsfrequenz (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class CC 20 A / 600 V AC
Mechanische Werte
B x H x T: 22.5 x 160 x 85
Gewicht: 12,9 kg/100
Poligkeit: 3-polig

Anwendungshinweise

Hinweise

Sicherungen sind nicht im Lieferumfang enthalten.

Empfohlene Sicherungen finden Sie hier
for UL feeder circuits >250V
