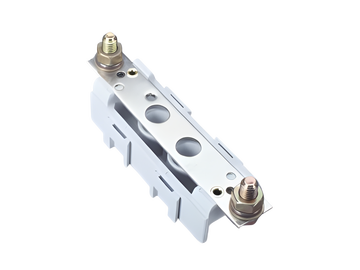

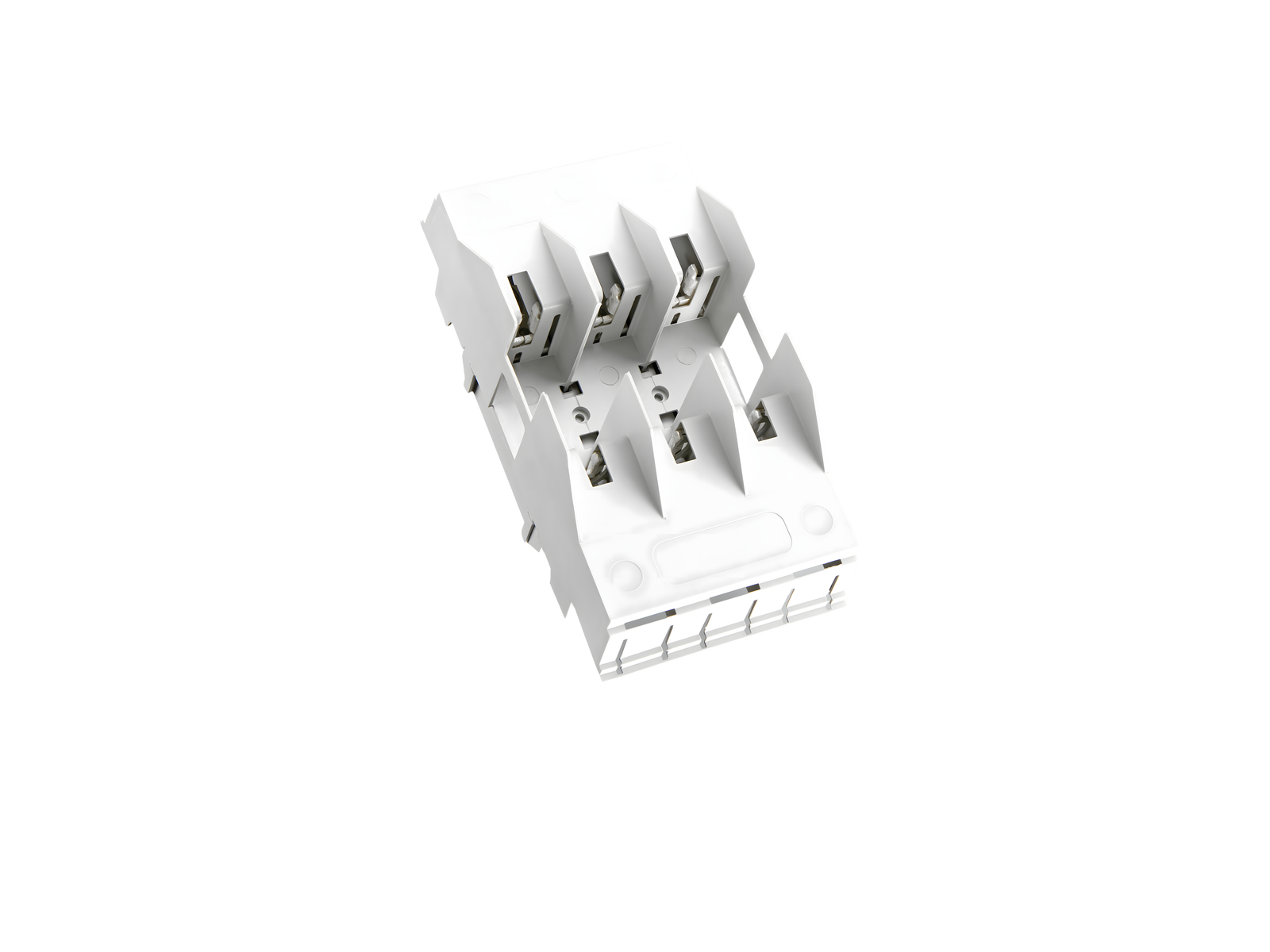

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 03212000
QUADRON®Panel
NH-Sicherungs-Unterteil 160 A
beidseitig Schraube M8
Größe 00 / 3P, mit langem Berührungsschutz
für Montageplatte
System
Panel
| Produktgruppe | 10 |
| Untergruppe | 15 |
| VE | 5 |
| EAN | 4021267032128 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC000067 |
| ETIM 5.0 | EC000067 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Approbationen
DNV GL
Typnummer: NH-00
| für Sicherungseinsätze Baugröße: | NH 000, NH 00 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 160 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsspannung (IEC) DC: | 440 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Kurzschlussstromfestigkeit bei Schutz durch Sicherungen: | 50 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 8,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 12,5 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 800 V |
| max. zulässige Spannung (IEC) DC: | 800 V |
| für Sicherungseinsätze IEC 60269-2 / DIN VDE 0636-201 Gr. 00 bis 12 W Verlustleistung |
| Mechanische Werte | |
| B x H x T: | 99 x 200 x 88 |
| Gewicht: | 48,4 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für Montageplatte |
| Klemmstellen | |
| Schraubanschluss | |
| M8 | |
| Antrieb: | SW13 |
| Md min.: | 12,0 Nm |
| Md max.: | 14,0 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| Nicht geeignet für Aluminiumleiter ! | |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
