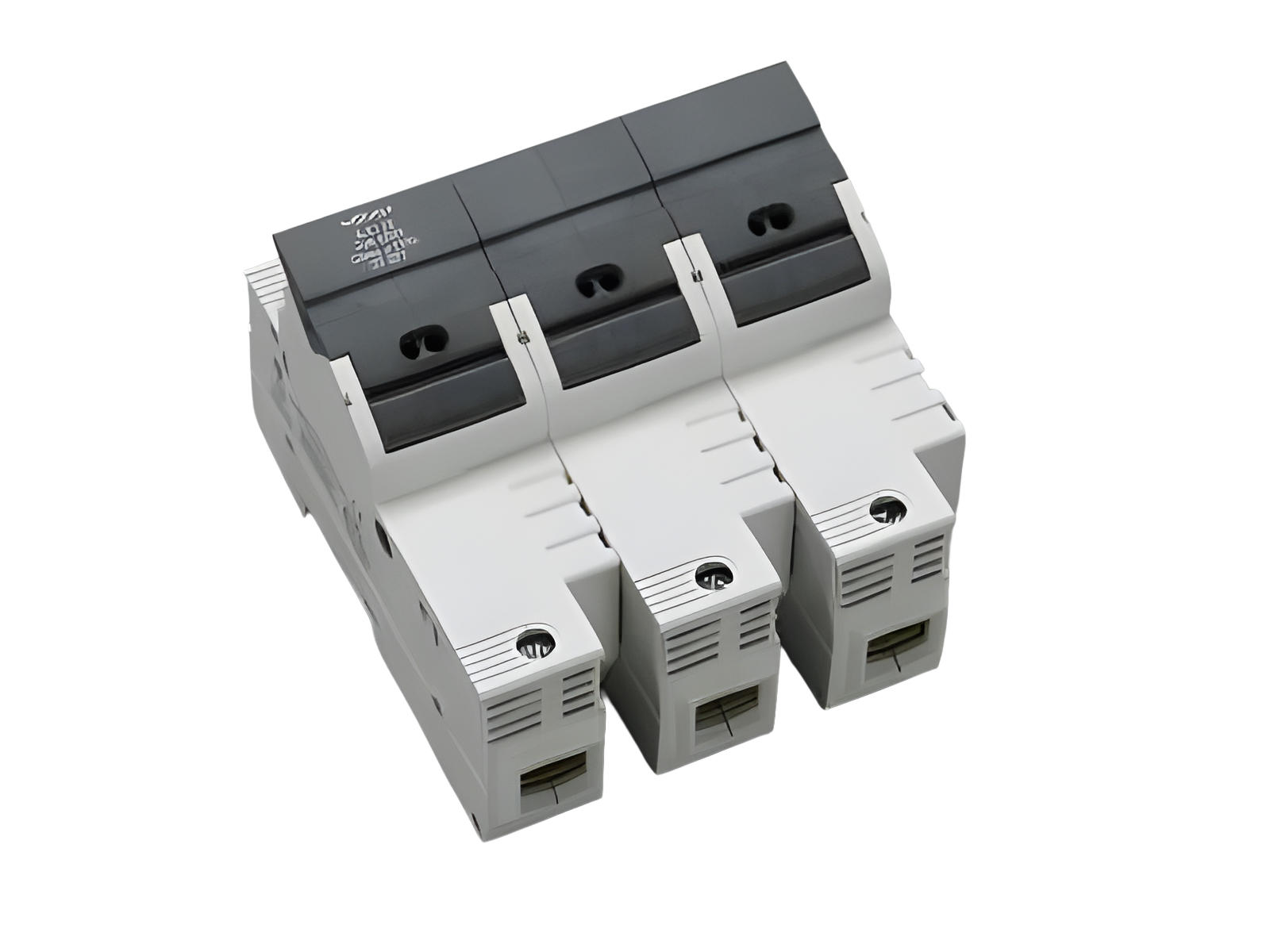

Halter für zylindrische Sicherungen (31287)

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

für Anwendungen nach IEC / EN :
1 Leiter :
Cu 0,75 - 1,0 mm², Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
Cu 1,5 - 50 mm², Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
2 Leiter (gleichen Querschnittes) :
Cu 0,75 - 1,0 mm², Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
Cu 1,5 - 10 mm², Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
alle Leiter feindrähtig, direkt geklemmt oder mit Aderendhülse
(feindrähtig + Aderendhülse eventuell nicht mit maximalen Querschnitt möglich)

für Anwendungen nach UL / CSA :
nur Cu-Leitungen nach UL 486E 60°C/75°C
1 Leiter :
AWG 18 - AWG 1, Class B, Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
2 Leiter (gleichen Querschnittes) :
AWG 18 - AWG 6, Class B, Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
