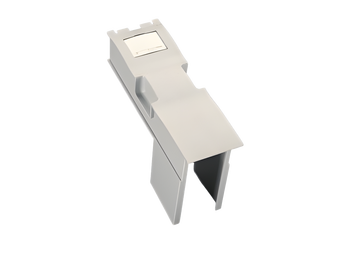

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33286000
NH-Sicherungs-Lasttrennleiste 160 A
Schraube M8 / Schelle 70 mm², mit elektron. Sicherungsüberw.
Größe 00
für Sammelschienen 30, 40, 50, 60 x 10
System
100Energy
Produktvorteile
Im Deckel sind selbstschließende Prüflöcher vorhanden.
Elektronische Sicherungsüberwachnung:
Arbeitsstromprinzip, wahlweise mit Speicherverhalten (speichernd ohne Brücke X1-X2)
Geräteanzeige:
grüne LED = intakte Sicherungen
rote LED = Sicherungsausfall, Deckelstellung auf
| Produktgruppe | 12 |
| Untergruppe | 51 |
| VE | 1 |
| EAN | 4021267332860 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB) , CCC
Typnummer: SLS-00
CCC Zertifikat: 2004010302117261
| für Sicherungseinsätze Baugröße: | NH 000, NH 00 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 160 A |
| Bemessungsspannung (IEC) AC: | 400 V |
| Bemessungsisolationsspannung Ui AC: | 400 V |
| Bemessungsstossspannung Uimp: | 4 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC23 B (400 V) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 690 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 12,8 W.
(Bei voller Belastung beträgt die Leistungsabgabe 20,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| Elektronische Sicherungsüberwachnung: Nennspannung: 3AC 400V, Nennfrequenz: 50...40Hz, Schaltkontakt: 2 Wechsler, max. AC 250V, AC15 Schließer 3A, Öffner 1A, Bemessungsstoßspannung: 4kV, Verschmutzungsgrad: 2 |
|
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Mechanische Werte | |
| B x H x T: | 49 x 610 x 136 |
| Gewicht: | 143,0 kg/100 |
| für Sammelschienen: | 30, 40, 50, 60 x 10 |
Befestigungsart: auf gebohrter Sammelschiene anschraubbar,
M8, 12 - 14 Nm Drehmoment,

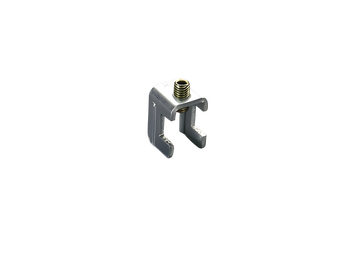

bzw. mittels Klemmbügel,
Adapter für 185-mm-System,
Anschluss 70mm²,Schraube M8, 12 - 14 Nm Drehmoment,
Anschluss Schelle 1,5-70mm², 3Nm Drehmoment
Prismenklemme 16-70mm², 3Nm Drehmoment
Leiteranschluß Sicherungsüberwachnung:
2 x 2,5mm² massiv DIN 46 288 oder
2 x 1,5 mm² Litze mit Hülse DIN 46 228-1/-2/-3
| Klemmstellen | |
|
Schraube M8 : |
|
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
|
Hinweise |
mit Adapter (Zubehör) für 185mm-System power |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
