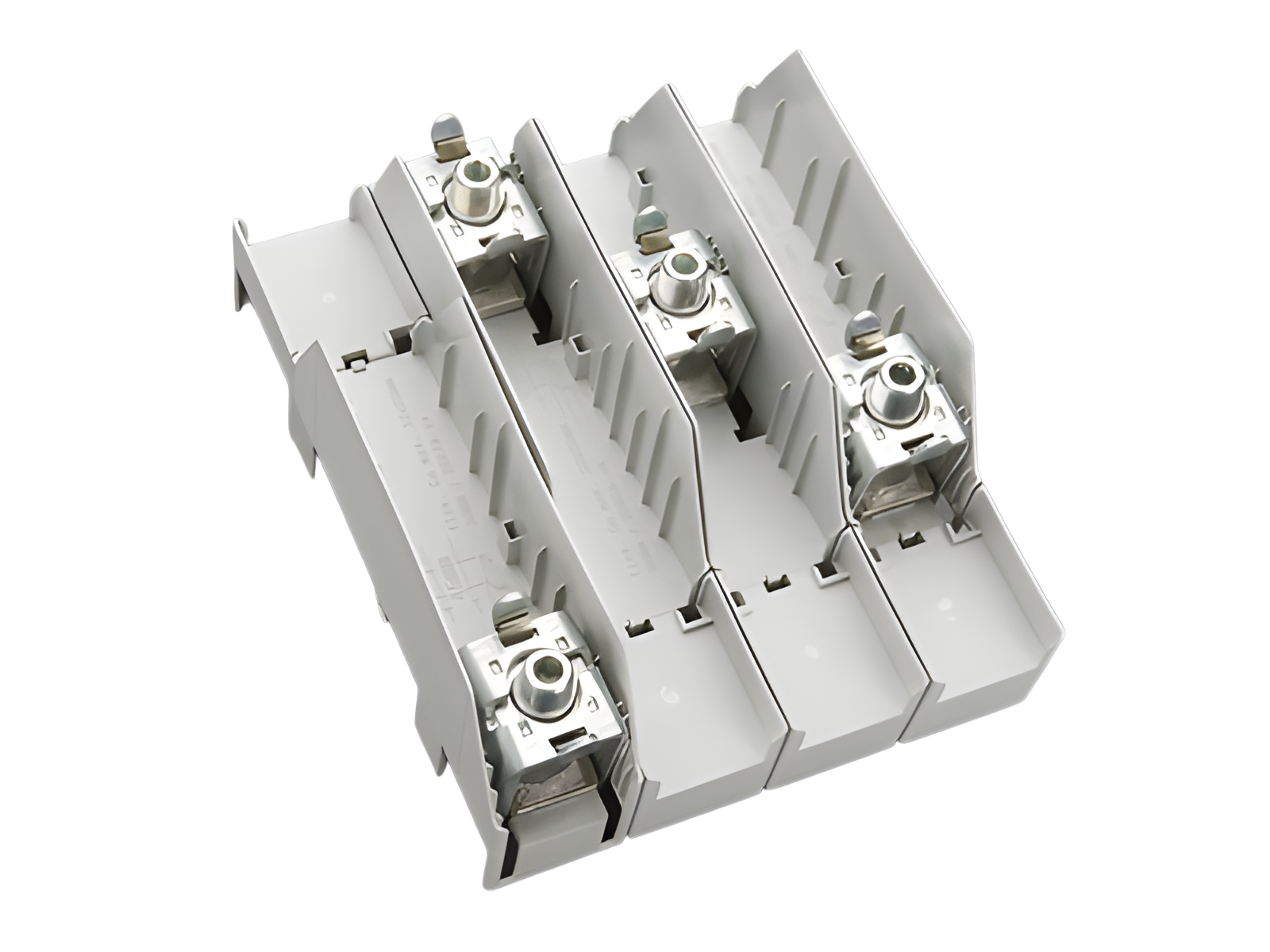

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01162 000
CRITO®60Classic
Anschlussset, 4-polig, ohne Abdeckung
lam. Cu. 20 - 32 x 3 - 15
für Sammelschienen 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
| Produktgruppe | 07 |
| Untergruppe | 51 |
| VE | 1 |
| EAN | 4021267011628 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 550 A |
| Bemessungsspannung (IEC) AC: | 800 V |
| Bemessungsstoßstromfestigkeit Ipk max.: | 50.3 kA |
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 1000 V |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Strombelastbarkeit (IEC) max.: | 800 A |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 800 A |
| Mechanische Werte | |
| B x H x T: | 204 x 244 x 115 |
| Gewicht: | 180,0 kg/100 |
| Poligkeit: | 4-polig |
| für Sammelschienen: | 20, 25, 30 x 5, 10 und Profilschienen |
| Klemmstellen | |
| Md min.: | 24,0 Nm |
| Md max.: | 36,0 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| lam. Cu Breite: | 20 - 32 mm |
| lam. Cu Dicke: | 3 - 15 mm |
| Anzahl lam. Cu: | 1 |
| Nicht geeignet für Aluminiumleiter ! | |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
01597
000
Abdeckkappe, 4-polig
228 mm breit
228 x 260 x 90
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr
01137
000
Haltegarnitur für Abdeckprofile
für 4-polige Sammelschienensysteme
Set bestehend aus linker und rechter Halterung, für Abdeckungen 01599, 01555 und 01417
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr
01599
000
Abdeckprofil, für 4-polige Systeme
frontal, 1,10 m lang, für Halterung 01137
3 x 250 x 1100
Mehr
01555
000
Abdeckprofil
oben / unten, 1,10 m lang, für Halterungen 01136 und 01137
3 x 109 x 1100
Mehr
01417
000
Abdeckprofil
oben / unten, geschlitzt, 1,10 m lang, für Halterungen 01136 und 01137
3 x 118 x 1100
Mehr
