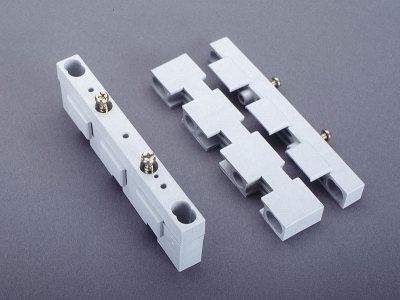

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01774 000
Sammelschienenträger
3-polig, mit innenliegenden Anschraublöchern
für Sammelschienen 12 x 5, 10
nicht mehr lieferbar
Produktvorteile
Mit innenliegenden Anschraublöchern
auch als Mittelträger verwendbar.
| Produktgruppe | 06 |
| Untergruppe | 15 |
| VE | 10 |
| EAN | 4021267017743 |
| ETIM 5.0 | EC001166 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
CSA , UL
Typnummer: 497
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 690 V |
| Bemessungsstossspannung Uimp: | 6 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)
| Kurzschlussfestigkeit: Stoßstromfestigkeit > 34 kA bei Schienenträgerabstand 400 mm Stoßstromfestigkeit > 45 kA bei Schienenträgerabstand 200 mm weitere Werte im Kurzschlußfestigkeitsdiagramm |
| Angaben UL | |
| Standards | |
| UL 508 |
| Elektrische Werte UL | |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Mechanische Werte | |
| B x H x T: | 15 x 140 x 41 |
| Gewicht: | 9,3 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12 x 5, 10 |
Anzugsdrehmomente der Schrauben : 4 Nm
