for UL feeder circuits >250V

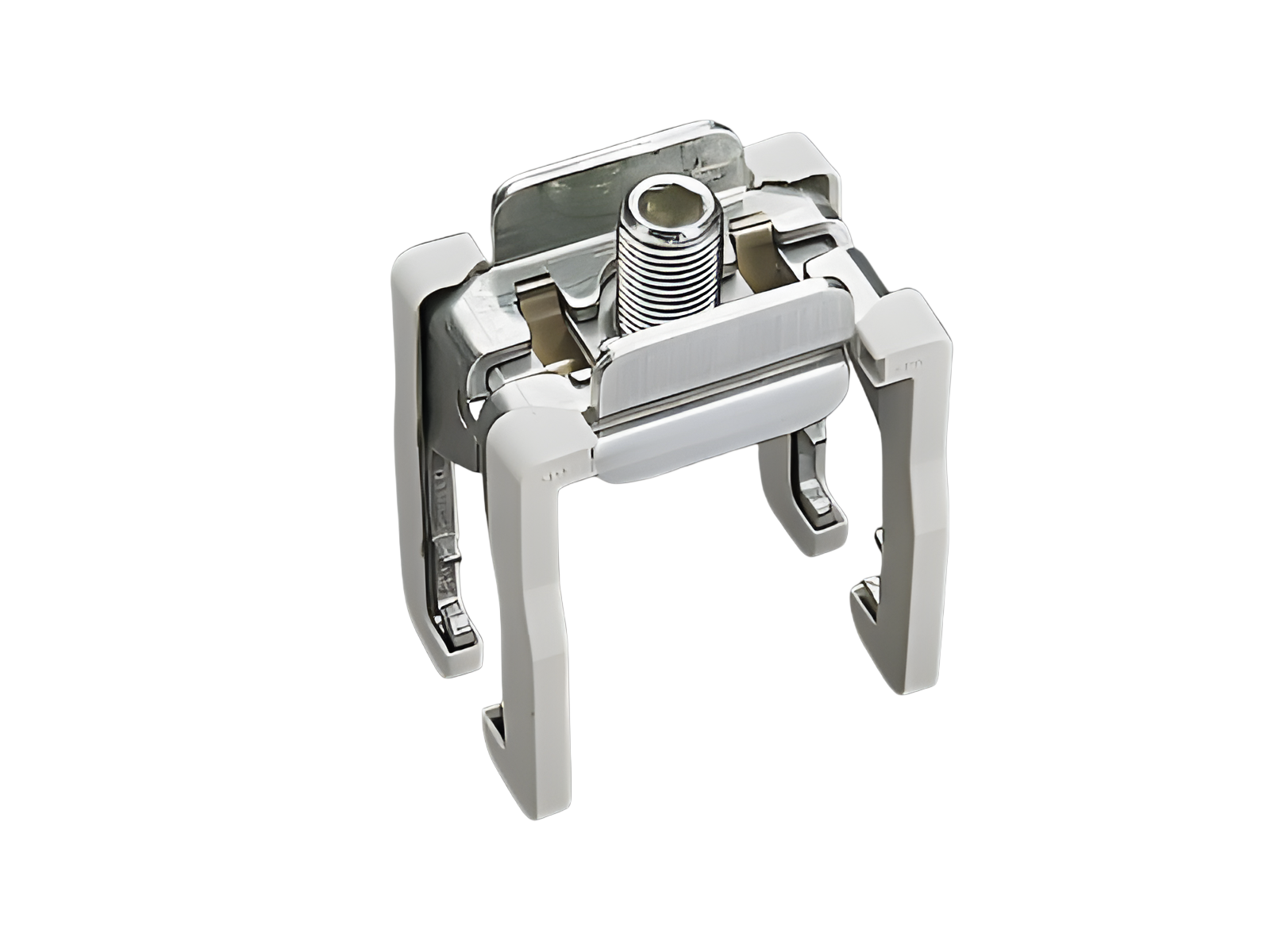

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01069000
CRITO®
Spreizklemme
500 - 1000 mm²
Klemmraum 55 x 28
für Sammelschienen 30 x 10 und Profilschienen
System
60Classic, Zentraleinspeisung, 100Energy
Produktvorteile
es können auch massive Flachschienen aus Kupfer geklemmt werden, wenn sie nicht unter mechanischer Spannung stehen
| Produktgruppe | 07 |
| Untergruppe | 30 |
| VE | 3 |
| EAN | 4021267010690 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
UL
for UL feeder circuits >250V
Typnummer: CPC50-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 1600 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsstoßstromfestigkeit Ipk max.: | 72.7 kA |
| Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: | 26.1 kA |
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 1000 V |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Strombelastbarkeit bei Mitteneinspeisung: | 2.000 A |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 1200 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 30 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 200 kA |
| SCCR: |
65 kA with any DIVQ/7 circuit breaker 1600 A / 480 V AC/DC
200 kA with fuse Class L 1600 A |
| Mechanische Werte | |
| B x H x T: | 72 x 52 x 87 |
| Gewicht: | 50,0 kg/100 |
| für Sammelschienen: | 30 x 10 und Profilschienen |
| Klemmstellen | |
| Querschnitt min.: | 400 mm² |
| Querschnitt max.: | 1.000 mm² |
| Klemmraum: | 55 x 10 - 28 |
| Nicht geeignet für Aluminiumleiter ! | |
| Nicht geeignet für Aluminiumleiter ! | |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
|
Hinweise |
mit der Klemme kann auch lamelliertes Kupfer 32 x 10 in Längsrichtung angeschlossen werden |
| for UL feeder circuits >250V | |
