for UL feeder circuits >250V

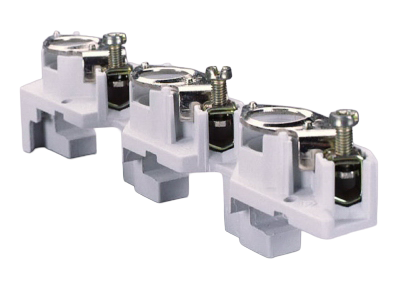

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01647 000
CUSTO®60Classic
D0-Reiter-Sicherungssockel, 27mm
E 18 / 3P
sonstiges
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
| Produktgruppe | 01 |
| Untergruppe | 03 |
| VE | 10 |
| EAN | 4021267016470 |
| ECLASS 6.1 | 27142120 |
| ECLASS 7.1 | 27142120 |
| ETIM 4.0 | EC001644 |
| ETIM 5.0 | EC001644 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Approbationen
VDE
Typnummer: 5683
| Sicherungen nach Standard: | IEC / HD 60269-3 |
| zul. Verlustleistung der verwendeten Sicherung: | 5,5 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 63 A |
| Bemessungsspannung (IEC) AC: | 400 V |
| Bemessungsspannung (IEC) DC: | 250 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
| Kurzschlussstromfestigkeit bei Schutz durch Sicherungen: | 50 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 3,8 W.
(Bei voller Belastung beträgt die Leistungsabgabe 5,9 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 440 V |
| max. zulässige Spannung (IEC) DC: | 262 V |
| Direktkontaktierung der Sicherungseinsätze auf der Sammelschiene | |
Als Abgang vom Sammelschienensystem einsetzbar. Die Verwendung als Einspeisung eines Sammelschienensystems ist unzulässig. |
| Mechanische Werte | |
| B x H x T: | 27 x 200 x 43 |
| Gewicht: | 14,7 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
| Befestigung: | sonstiges |
| Klemmstellen | |
| Nicht geeignet für Aluminiumleiter ! |
| Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 10 mm vorhanden sein. | |
| Nicht geeignet für Aluminiumleiter ! | |
|
D02-Reiter-Sicherungssockel sind durch Spezial-Haltefedern und Spezial-Hülsen-Passeinsätzen auch geeignet für D01-Sicherungseinsätze. Ab 35 A Dauerlast wird wegen der Erwärmung die 36 mm breite Ausführung empfohlen. |
|
| zul. Verlustleistung der verwendeten Sicherung: | 5,5 W |
