for UL feeder circuits >250V
Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01116 000
Sammelschienenträger
1-polig, zum Anstecken an 01231 und einzeln montierbar
für Sammelschienen Doppel-T-Profil
System
60Classic
Produktvorteile
Als Mittelträger geeignet, mit innenliegenden Anschraublöchern.
Zum Anstecken an 3-pol. Schienenträger 01 231 verwendbar.
| Produktgruppe | 06 |
| Untergruppe | 03 |
| VE | 4 |
| EAN | 4021267011161 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
UL
for UL feeder circuits >250V
Typnummer: S635-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 800 V |
| Bemessungsfrequenz (IEC): | 50 / 60 Hz |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 8 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Kurzschlussfestigkeit IEC / EN : Ipk = 40 kA (4 Schienenträger im Abstand von 500 mm) Kurzschlussfestigkeit UL : SCCR = 18 kA (2 Schienenträger im Abstand von 700 mm) |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Mechanische Werte | |
| B x H x T: | 26 x 73 x 111 |
| Gewicht: | 13,0 kg/100 |
| Poligkeit: | 1-polig |
| für Sammelschienen: | Doppel-T-Profil |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
| for UL feeder circuits >250V |

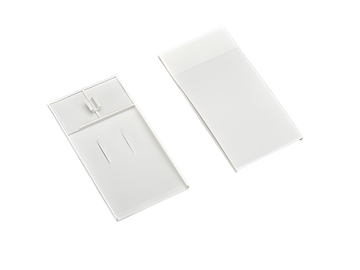

01373
000
Endabdeckung
für Schienenträger 01116 und 01132
