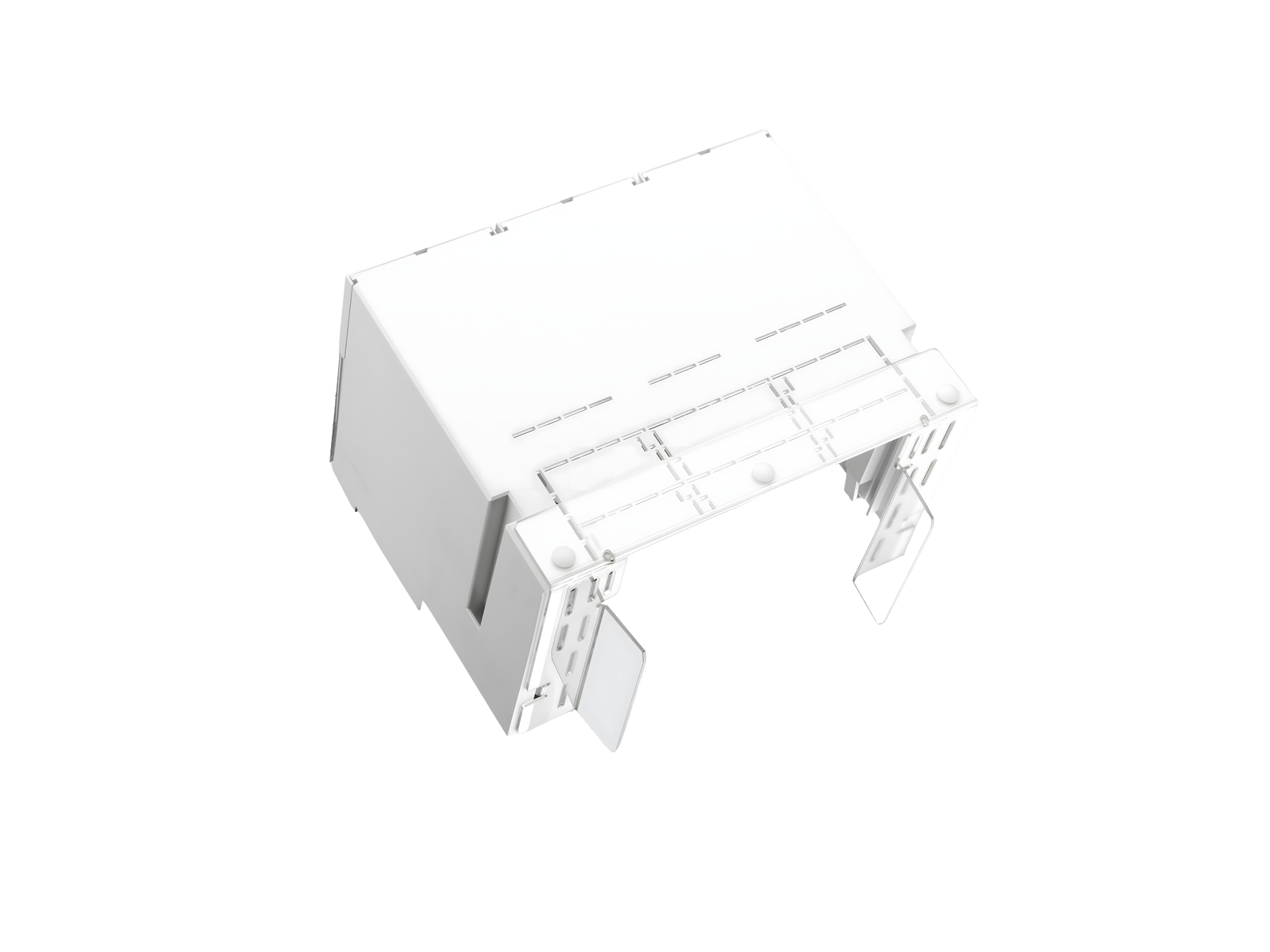

Berührungsschutzabdeckung IP20 (frontseitig) (32702)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32702000A

Berührungsschutzabdeckung IP20 (frontseitig)

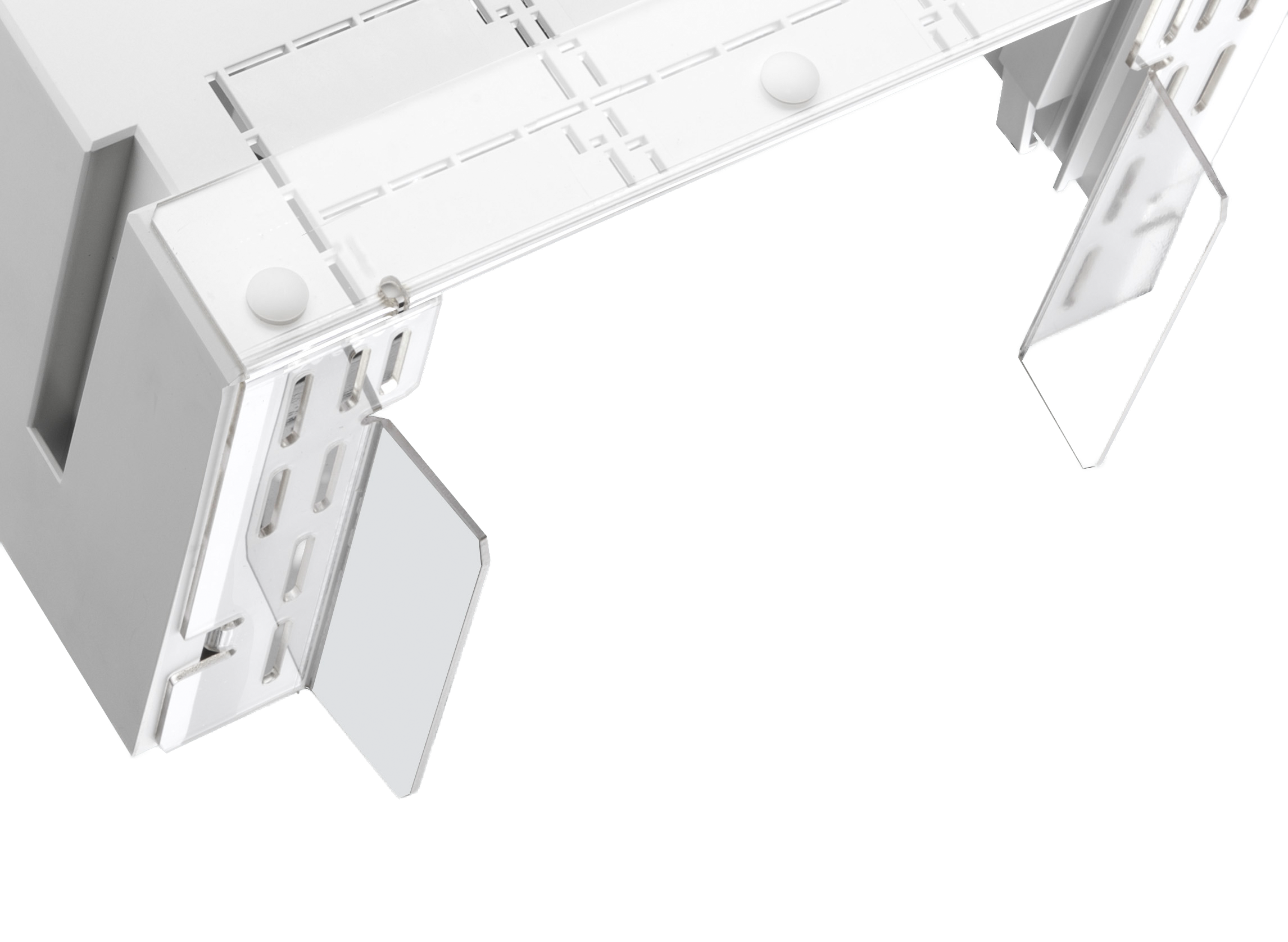

inkl. 3x Abdeckung stirnseitig

300 mm breit

für Schneider Electric NS630B, NS800, NS1000, NS1250, NS1600

System

185Power

Produktgruppe	05
Untergruppe	57

VE	1
EAN	4021267327026

Katalogseite

2020 : 4.8

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Zulassungen

Standards

IEC 61439-1:2011

Approbationen

EAC

Typnummer: C185-E

EAC Typ: CO-A

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2011

Elektrische Werte
Kurzschlussfestigkeit:	entfällt, da das Produkt keine stromführenden Teile beinhaltet oder trägt bzw. im Kurzschlussfall nicht beansprucht wird

Mechanische Werte
B x H x T:	297 x 232 x 194
Gewicht:	122,8 kg/100
Poligkeit:	3-polig

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Metallzuschläge

Downloads

| Allgemeine technische Hinweise

| EU-Konformitätserklärung

| Konformitätserklärung UKCA

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Zubehör

32704000A
Berührungsschutzabdeckung IP20 (rückseitig)
für alle Adaptertypen
Mehr

Verwendung

32737000A
EQUES^®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32721000A
EQUES^®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32720000A
EQUES^®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32756000A
EQUES^®185Power
Sammelschienenadapter 1450 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32757000A
EQUES^®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32775000A
EQUES^®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32776000A
EQUES^®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32734000A
EQUES^®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32718000A
EQUES^®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32719000A
EQUES^®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32758000A
EQUES^®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric NS630B, NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32777000A
EQUES^®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric NS630B, NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32747000A
EQUES^®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric NS630B, NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
