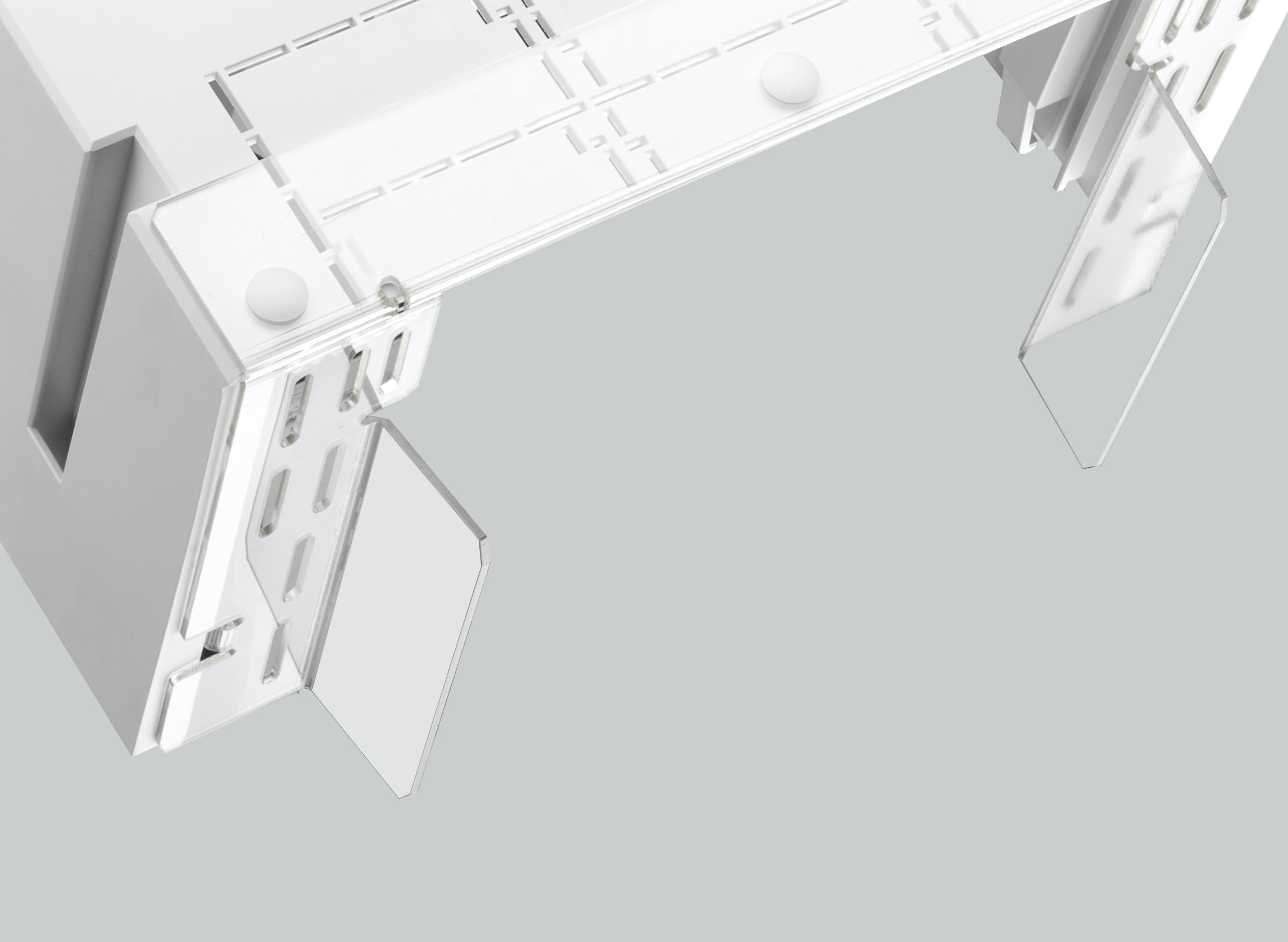

ochranný kryt IP20 (přední)

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 32702 000A

ochranný kryt IP20 (přední)

vč. 3 horních krytů

šířka 300 mm

pro Schneider Electric NS630B, NS800, NS1000, NS1250, NS1600

System

185Power

Produktová skupina 05
Podskupina 57
velikost balení 1
EAN 4021267327026
ECLASS 14.0 27370390
ETIM 5.0 EC002498
ETIM 8.0 EC002498
ETIM 10.0 EC002498

Schválení dle norem

Standardy

IEC 61439-1:2020

typové číslo: C185-E

EAC Type: CO-A

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Mechanické údaje
Š x V x H: 297 x 232 x 194
hmotnost: 122,8 kg/100
póly: 3-pólový
Vlastnosti materiálu
halogen-free: Yes

Application notes

neaplikovatelné, protože produkt neobsahuje ani nese žádné části pod napětím nebo není namáhán v případě zkratu

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Příslušenství

covers

32704 000A
ochranný kryt IP20 (zadní)
pro všechny typy adaptérů
Více

Usage

32756 000A
EQUES 185Power
přípojnicový adaptér 1500 A
300 x 652, připojení shora, svorky
pro: Schneider Electric Compact NS1600, ComPacT NS1600
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32757 000A
EQUES 185Power
přípojnicový adaptér 1250 A
300 x 652, připojení shora, svorky
pro: Schneider Electric Compact NS1250, ComPacT NS1250
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32775 000A
EQUES 185Power
přípojnicový adaptér 1480 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: Schneider Electric Compact NS1600, ComPacT NS 1600
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32776 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: Schneider Electric Compact NS1250, ComPacT NS1250
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32734 000A
EQUES 185Power
přípojnicový adaptér 1480 A
300 x 652, připojení dole, svorky
pro: Schneider Electric Compact NS1600, ComPacT NS1600
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32720 000A
EQUES 185Power
přípojnicový adaptér 1480 A
300 x 652, připojení dole, šroubové připojení, otáčení fází
pro: Schneider Electric Compact NS1600, ComPacT NS1600
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32719 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení zespodu, svorka, změna fáze
pro: Schneider Electric Compact NS1250, ComPacT NS1250
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32721 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení dole, šroubové připojení, otáčení fází
pro: Schneider Electric Compact NS1250, ComPacT NS1250
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32737 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení dole, svorky
pro: Schneider Electric Compact NS1250, ComPacT NS1250
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32718 000A
EQUES 185Power
přípojnicový adaptér 1480 A
300 x 652, připojení zespodu, svorka, změna fáze
pro: Schneider Electric Compact NS1600, ComPacT NS1600
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32758 000A
EQUES 185Power
přípojnicový adaptér 1000 A
300 x 652, připojení shora, svorky
pro: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32777 000A
EQUES 185Power
přípojnicový adaptér 900 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: Schneider Electric Compact NS630B, NS800, NS1000, CompPacT NS800, NS1000
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32747 000A
EQUES 185Power
přípojnicový adaptér 900 A
300 x 652, připojení dole, svorky
pro: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více
