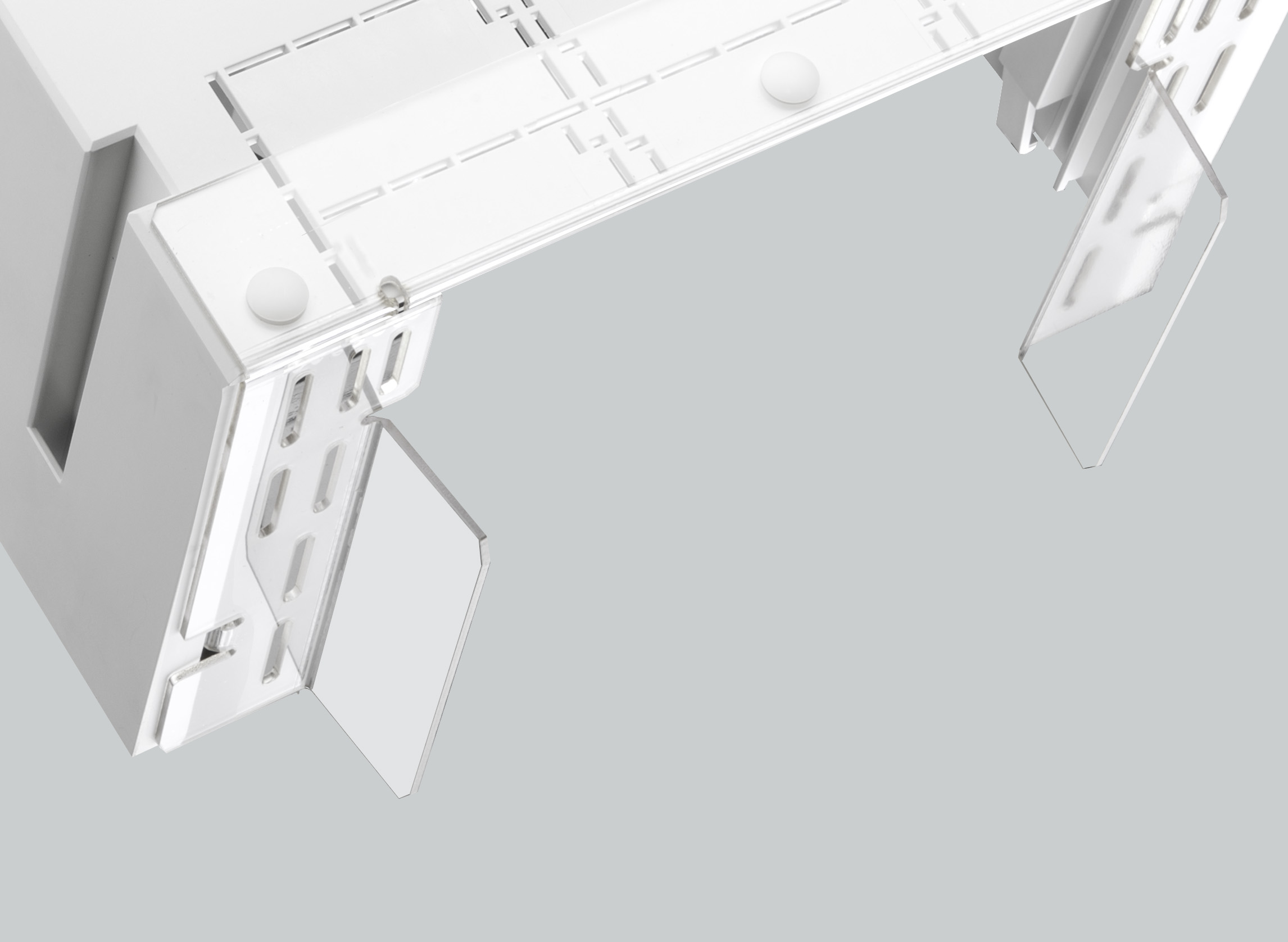

Tapa de protección IP20 (delantera) (32702)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32702000A

Tapa de protección IP20 (delantera)

con 3 tapas delanteras incluidas

300 mm de anchura

para Schneider Electric NS630B, NS800, NS1000, NS1250, NS1600

sistema

185Power

grupo de producto	05
subgrupo	57

embalaje	1
EAN	4021267327026

página del catálogo

2020 : 4.8

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologaciónes

Normas

IEC 61439-1:2011

homologaciónes

EAC

tipo: C185-E

EAC Type: CO-A

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2011

datos eléctricos
short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

datos mecánicos
An x A x P:	297 x 232 x 194
peso:	122,8 kg/100
Polaridad:	3 polos

Links

Article master data, overviews and prices

Current metal surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| EU declaration of conformity

| Declaration of conformity UKCA

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accesorios

32704000A
aislamiento de protección contra contacto directo IP20 (montaje en la parte posterior)
para todos los adaptadores
Mas

Se utiliza para

32737000A
EQUES^®185Power
adaptador para embarrado de 1200 A
300 x 652, conexión inferior, conexión por brida
para: Schneider Electric NS1250
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

32721000A
EQUES^®185Power
adaptador para embarrado de 1200 A
300 x 652, conexión inferior, conexión atornillada, fase cambiada
para: Schneider Electric NS1250
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

32720000A
EQUES^®185Power
adaptador para embarrado de 1400 A
300 x 652, conexión inferior, conexión atornillada, fase cambiada
para: Schneider Electric NS1600
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

32756000A
EQUES^®185Power
adaptador para embarrado de 1450 A
300 x 652, conexión frontal, conexión por brida
para: Schneider Electric NS1600
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

32757000A
EQUES^®185Power
adaptador para embarrado de 1250 A
300 x 652, conexión frontal, conexión por brida
para: Schneider Electric NS1250
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

32775000A
EQUES^®185Power
adaptador para embarrado de 1400 A
300 x 652, conexión superior / inferior, conexión atornillada
para: Schneider Electric NS1600
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

32776000A
EQUES^®185Power
adaptador para embarrado de 1200 A
300 x 652, conexión superior / inferior, conexión atornillada
para: Schneider Electric NS1250
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

32734000A
EQUES^®185Power
adaptador para embarrado de 1400 A
300 x 652, conexión inferior, conexión por brida
para: Schneider Electric NS1600
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

32718000A
EQUES^®185Power
adaptador para embarrado de 1400 A
300 x 652, conexión inferior, conexión por brida, fase cambiada
para: Schneider Electric NS1600
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

32719000A
EQUES^®185Power
adaptador para embarrado de 1200 A
300 x 652, conexión inferior, conexión por brida, fase cambiada
para: Schneider Electric NS1250
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

32758000A
EQUES^®185Power
adaptador para embarrado de 1000 A
300 x 652, conexión frontal, conexión por brida
para: Schneider Electric NS630B, NS800, NS1000
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

32777000A
EQUES^®185Power
adaptador para embarrado de 900 A
300 x 652, conexión superior / inferior, conexión atornillada
para: Schneider Electric NS630B, NS800, NS1000
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

32747000A
EQUES^®185Power
adaptador para embarrado de 900 A
300 x 652, conexión inferior, conexión por brida
para: Schneider Electric NS630B, NS800, NS1000
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas
