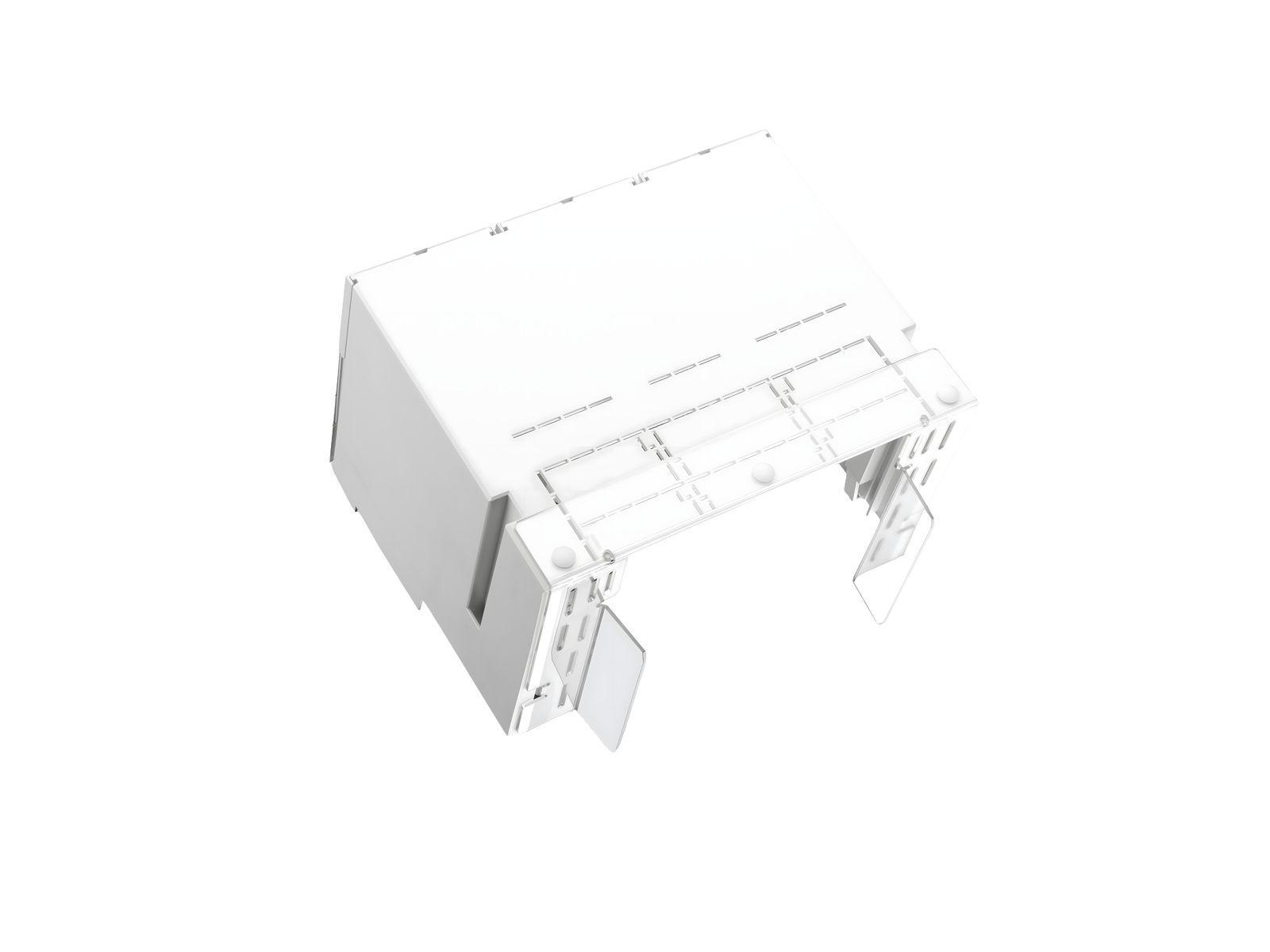

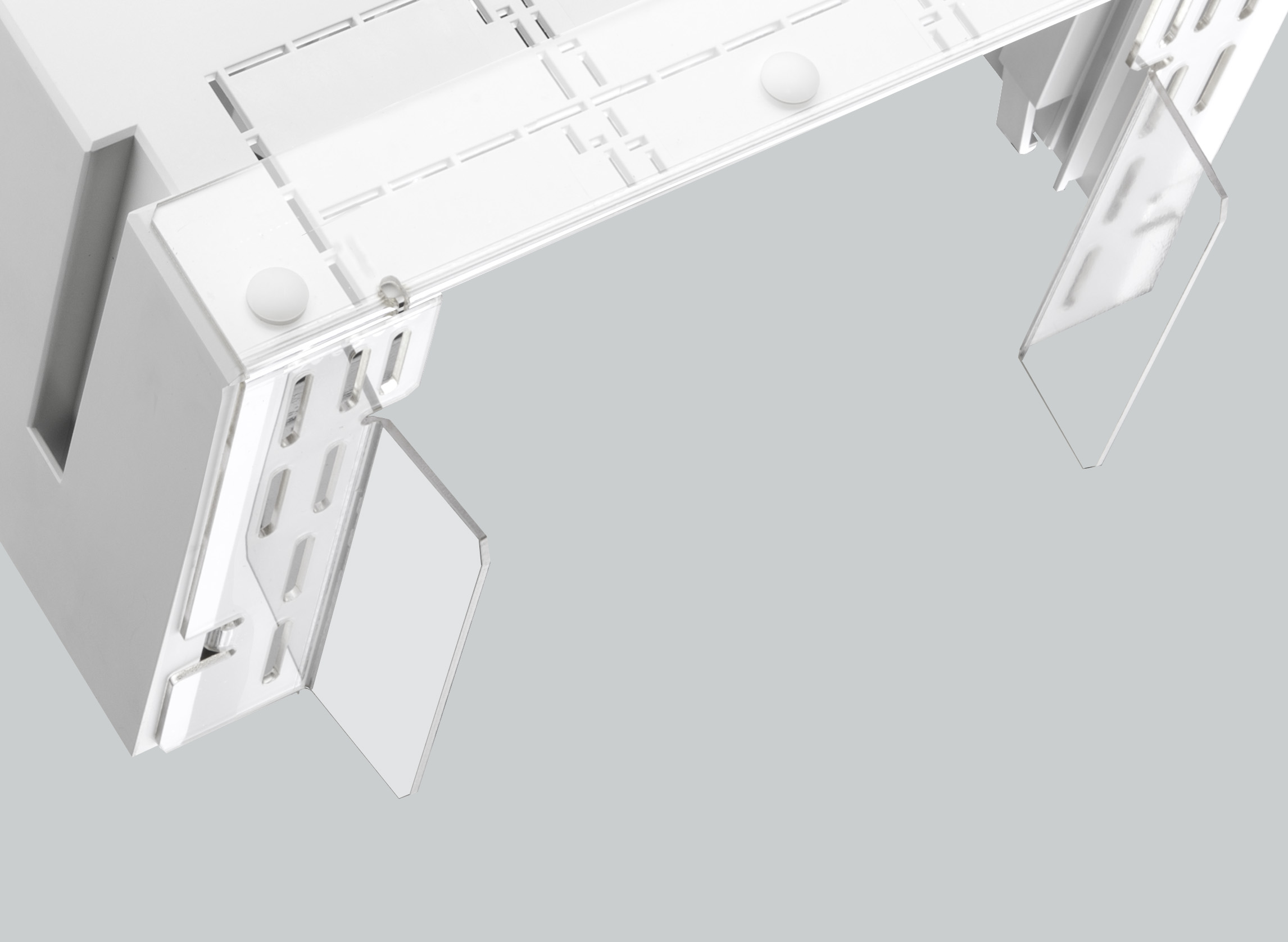

Cobertura de proteção IP20 (frontal) (32702)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32702000A

Cobertura de proteção IP20 (frontal)

incl. 3 coberturas da parte superior

300 mm largura

para Schneider Electric NS630B, NS800, NS1000, NS1250, NS1600

Sistema

185Power

Grupo de produto 05
Subgroup 57
Unidade por pacote 1
EAN 4021267327026
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Aprovações

Standards

IEC 61439-1:2020

Número de tipo: C185-E

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados mecânicos
L x A x P: 297 x 232 x 194
Peso: 122,8 kg/100
Polaridade: 3 polos

Instruções de Aplicação

short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

32704000A
cobertura de proteção contra contato acidental IP20 (instalação traseira)
para todos os adaptadores
Mais

É utilizado para

32756000A
EQUES®185Power
adaptador para barramentos 1450 A
300 x 652, conexão superior, conexão de fixação
para: Schneider Electric Compact NS1600, ComPacT NS1600
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

32757000A
EQUES®185Power
adaptador para barramentos 1250 A
300 x 652, conexão superior, conexão de fixação
para: Schneider Electric Compact NS1250, ComPacT NS1250
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

32775000A
EQUES®185Power
adaptador para barramentos 1400 A
300 x 652, conexão superior / inferior, conexão por parafuso
para: Schneider Electric Compact NS1600, ComPacT NS 1600
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

32776000A
EQUES®185Power
adaptador para barramentos 1200 A
300 x 652, conexão superior / inferior, conexão por parafuso
para: Schneider Electric Compact NS1250, ComPacT NS1250
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

32734000A
EQUES®185Power
adaptador para barramentos 1400 A
300 x 652, conexão inferior, conexão de fixação
para: Schneider Electric Compact NS1600, ComPacT NS1600
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

32720000A
EQUES®185Power
adaptador para barramentos 1400 A
300 x 652, conexão inferior, conexão por parafuso, fase alterada
para: Schneider Electric Compact NS1600, ComPacT NS1600
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

32719000A
EQUES®185Power
adaptador para barramentos 1200 A
300 x 652, conexão inferior, conexão de fixação, fase alterada
para: Schneider Electric Compact NS1250, ComPacT NS1250
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

32721000A
EQUES®185Power
adaptador para barramentos 1200 A
300 x 652, conexão inferior, conexão por parafuso, fase alterada
para: Schneider Electric Compact NS1250, ComPacT NS1250
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

32737000A
EQUES®185Power
adaptador para barramentos 1200 A
300 x 652, conexão inferior, conexão de fixação
para: Schneider Electric Compact NS1250, ComPacT NS1250
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

32718000A
EQUES®185Power
adaptador para barramentos 1400 A
300 x 652, conexão inferior, conexão de fixação, fase alterada
para: Schneider Electric Compact NS1600, ComPacT NS1600
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

32758000A
EQUES®185Power
adaptador para barramentos 1000 A
300 x 652, conexão superior, conexão de fixação
para: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

32777000A
EQUES®185Power
adaptador para barramentos 900 A
300 x 652, conexão superior / inferior, conexão por parafuso
para: Schneider Electric Compact NS630B, NS800, NS1000, CompPacT NS800, NS1000
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

32747000A
EQUES®185Power
adaptador para barramentos 900 A
300 x 652, conexão inferior, conexão de fixação
para: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais
