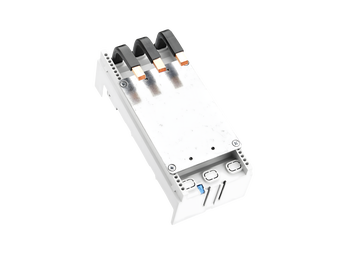

32018 000A

EQUES 60Classic
adaptér sběrnice 160 A, 3 póly
90 x 200
připojení na systém shora
pro: ABB Tmax T1, XT1, XT2, Allen-Bradley 140G-G, 140G-H
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
the circuit breaker must be equipped with box terminals
Více

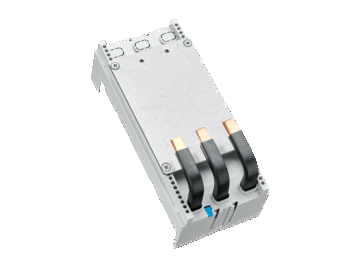

32020 000A

EQUES 60Classic
adaptér sběrnice 160 A, 3 póly
90 x 200
připojení na systém zdola
pro: ABB Tmax T1, XT1, XT2, Allen-Bradley 140G-G, 140G-H
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

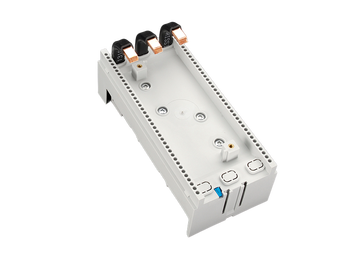

32570 000

EQUES 60Classic
přípojnicový adaptér 160 A, 3-pólový
92 x 200
připojení na systém shora nebo zdola
pro: Eaton NZM1
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32575 000

EQUES 60Classic
přípojnicový adaptér 160 A, 3-pólový
90 x 200
připojení na systém shora
pro: ABB Tmax XT1
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
phase-out product ; Follower: 32020 , 32018
Více

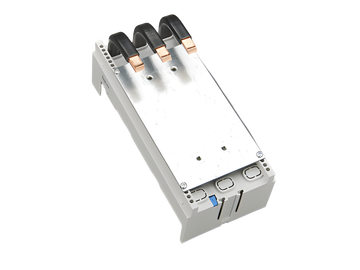

32577 000

EQUES 60Classic
přípojnicový adaptér 160 A, 3-pólový
90 x 200
připojení na systém shora
pro: Eaton EG, Eaton PDG1
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

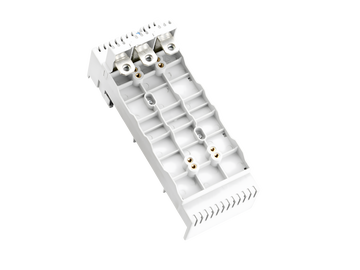

32660 000A

EQUES 60Classic
přípojnicový adaptér 144 A, 3-pólový
76 x 200
připojení na systém shora
pro: Siemens 3VA10, 3VA11
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32981 000A

EQUES 60Classic
adaptér sběrnice 100 A, 3 póly
pro výkonový vypínač ABB MS49x a Siemens Sirius velikosti S3, délka 200 mm
72 x 200, s přívody AWG 4 (25 mm²), s kovovou deskou, horní připojení k systému
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32028 000A

EQUES 60Classic
adaptér sběrnice 160 A, 3 póly
90 x 200
připojení na systém shora
pro: Siemens 3VA10, 3VA11, 3VA50, 3VA51, HGG, LGG, NGG
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32030 000A

EQUES 60Classic
adaptér sběrnice 125 A, 3 póly
90 x 200
připojení na systém zdola
pro: Siemens 3VA10, 3VA11, 3VA50, 3VA51, HGG, LGG, NGG
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32068 000A

EQUES 60Classic
adaptér sběrnice 160 A, 3 póly
90 x 200
připojení na systém shora
pro: Schneider Electric NG125
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32568 000A

EQUES 60Classic
přípojnicový adaptér 125 A, 3-pólový
90 x 200
připojení na systém shora
pro: Eaton NZM1
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32600 000

EQUES 60Classic
adaptér 150 A, 3-pólový
105 x 190
připojení na systém shora nebo zdola
pro: Schneider Electric HL150
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32026 000A

EQUES 60Classic
adaptér sběrnice 100 A, 3 póly
for circuit breaker Eaton CCP-3-100CF, TCFH100N
81 x 200, s přívody AWG 4 (25 mm²)
připojení na systém shora
pro: Eaton CCP-3-100CF, TCFH100N
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

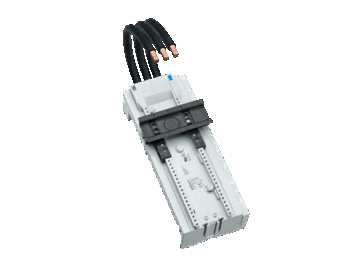

32034 000A

EQUES 60Classic
adaptér sběrnice 115 A, 3 póly
pro Schneider Electric GV4
81 x 200, s přívody AWG 4 (25 mm²), horní připojení k systému
pro: Schneider Electric TeSys GV4
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32572 000A

EQUES 60Classic
přípojnicový adaptér 160 A, 3-pólový
90 x 200
připojení na systém shora
pro: Noark Ex9M1
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
