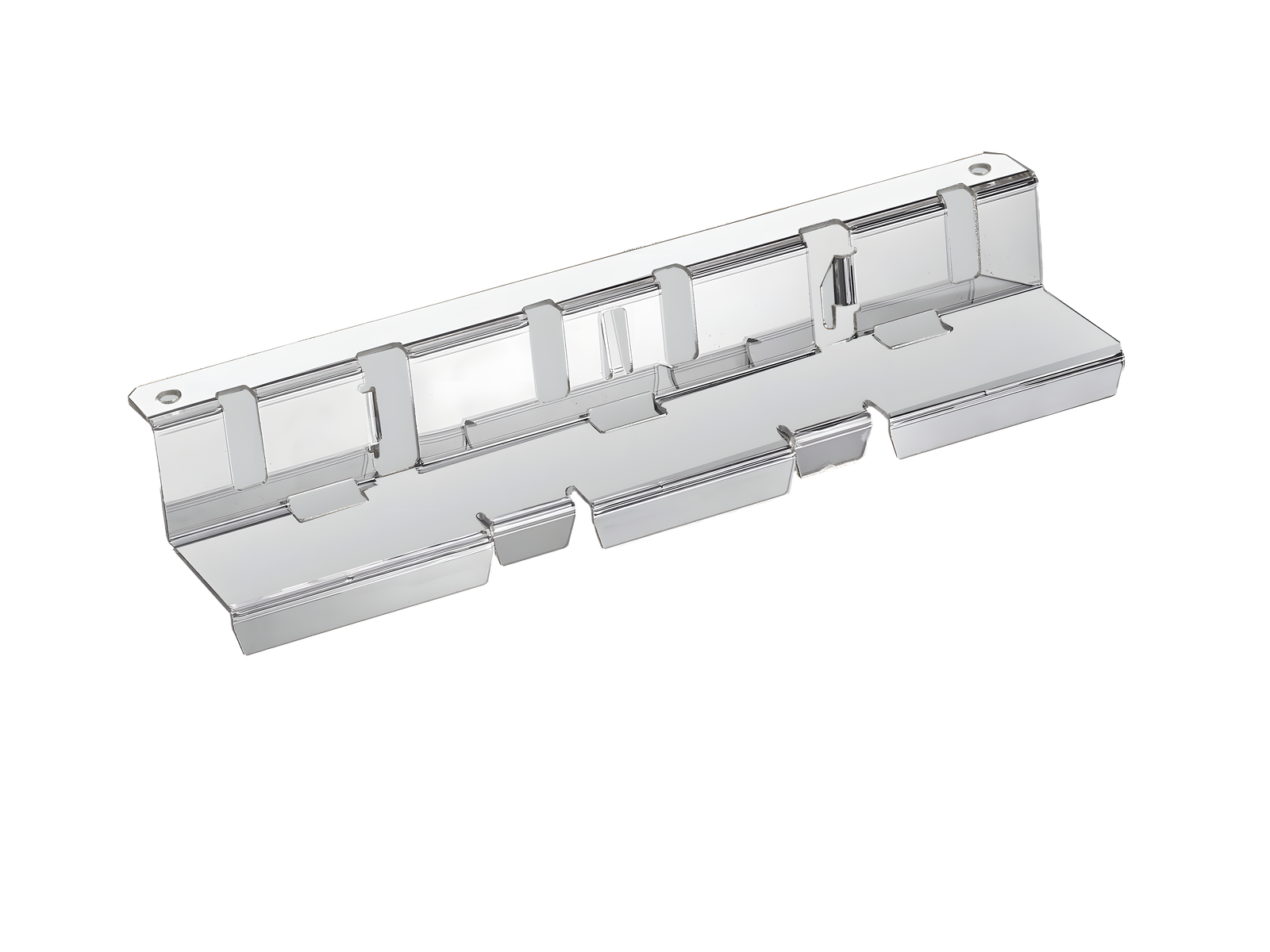

Berührungsschutzabdeckung IP20 (rückseitig) (32704)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32704000A

Berührungsschutzabdeckung IP20 (rückseitig)

für alle Adaptertypen

System

185Power

Produktgruppe 05
Untergruppe 57
VE 1
EAN 4021267327040
Katalogseite 2020 : 4.8
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Zulassungen

Standards

IEC 61439-1:2011

Approbationen

EAC

Typnummer: C185-E

EAC Typ: CO-A

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2011
Elektrische Werte
Kurzschlussfestigkeit: entfällt, da das Produkt keine stromführenden Teile beinhaltet oder trägt bzw. im Kurzschlussfall nicht beansprucht wird
Reduktion der elektrischen Werte des Leistungsschalters um 5%
Mechanische Werte
B x H x T: 300 x 55 x 67
Gewicht: 9,0 kg/100
Poligkeit: 3-polig

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Metallzuschläge

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Maßskizze

| EU-Konformitätserklärung

| Konformitätserklärung UKCA

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Verwendung

32809000A
EQUES®185Power
Sammelschienenadapter 1440 A
300 x 652, Verbindung oben, Schraubkontaktierung
für: GE FK1600, Legrand DPX³ 1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32753000A
EQUES®185Power
Sammelschienenadapter 1150 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Siemens 3VL7 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32757000A
EQUES®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32749000A
EQUES®185Power
Sammelschienenadapter 1150 A
300 x 652, Phasendrehung
Verbindung zum System unten
für: Siemens 3VL7 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Auslaufartikel
Mehr

32766000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32756000A
EQUES®185Power
Sammelschienenadapter 1450 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32769000A
EQUES®185Power
Sammelschienenadapter 630 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Siemens 3VL5 (630 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32719000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32765000A
EQUES®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32776000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32758000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric NS630B, NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32754000A
EQUES®185Power
Sammelschienenadapter 720 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Siemens 3VL6 (630 A, 800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32772000A
EQUES®185Power
Sammelschienenadapter 1150 A
300 x 675, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VL7 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Auslaufartikel
Mehr

32721000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32737000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32785000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32775000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32761000A
EQUES®185Power
Sammelschienenadapter 1440 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32807000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32718000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32784000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32734000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32777000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric NS630B, NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32720000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32731000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32808000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32722000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32726000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32787000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Eaton NZM4 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32770000A
EQUES®185Power
Sammelschienenadapter 630 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VL5 (630 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Auslaufartikel
Mehr

32729000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32709000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32755000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Siemens 3VL7 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32797000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32747000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric NS630B, NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32708000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32703000A

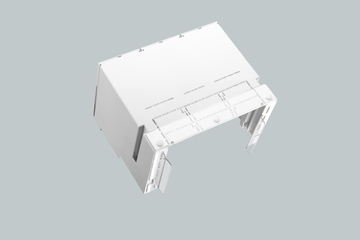

Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Siemens 3VL7 (1000 A, 1250 A), 3VL8 (1600 A)
Auslaufartikel
Mehr

32796000A
EQUES®185Power
Sammelschienenadapter 630 A
300 x 675, Verbindung unten, Klemmkontaktierung
für: Siemens 3VL5 (630 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32774000A
EQUES®185Power
Sammelschienenadapter 650 A
300 x 675, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VL6 (630 A, 800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Auslaufartikel
Mehr

32763000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32780000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32781000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

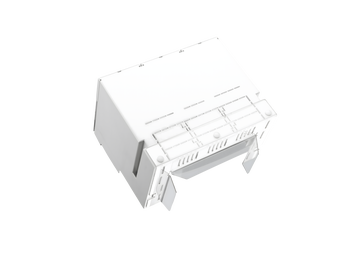

32700000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: ABB Tmax T6, T7, Emax E2, Siemens 3VA27
Mehr

32701000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Eaton NZM4, GE FK1600, Legrand DPX³ 1600
Mehr

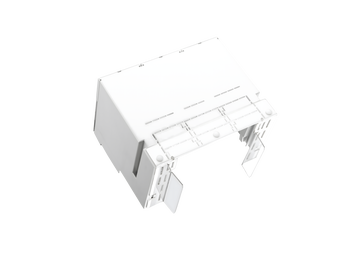

32702000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Schneider Electric NS630B, NS800, NS1000, NS1250, NS1600
Mehr

32724000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32723000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

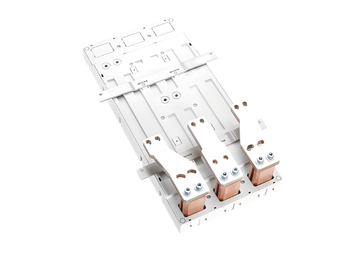

32764000A
EQUES®185Power
Sammelschienenadapter 1500 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32752000A
EQUES®185Power
Sammelschienenadapter 1550 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32773000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 675, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VL7 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Auslaufartikel
Mehr

32762000A
EQUES®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32707000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32779000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32789000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Eaton NZM4 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32771000A
EQUES®185Power
Sammelschienenadapter 1150 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Siemens 3VL7 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32783000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 675, Verbindung unten, Klemmkontaktierung
für: Siemens 3VL7 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32795000A
EQUES®185Power
Sammelschienenadapter 650 A
300 x 675, Verbindung unten, Klemmkontaktierung
für: Siemens 3VL6 (630 A, 800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32725000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32788000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32790000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32733000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32732000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32786000A
EQUES®185Power
Sammelschienenadapter 800 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T6, XT6, T7, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32767000A
EQUES®185Power
Sammelschienenadapter 800 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T6, T7, XT6, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32730000A
EQUES®185Power
Sammelschienenadapter 800 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T6, XT6, T7, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32706000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Siemens 3VL5 (630 A), 3VL6 (630 A, 800 A)
Auslaufartikel
Mehr

32705000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
Mehr

Finden Sie Ihren Ansprechpartner

Zur Kontaktseite

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Bestell-Hotline (Deutschland)
+49 9563 751 125
order@woehner.de

Technik-Hotline (Deutschland)
+49 9563 751 508
support@woehner.de

Produkte Konfigurator Metallzuschläge Sammelmappe
