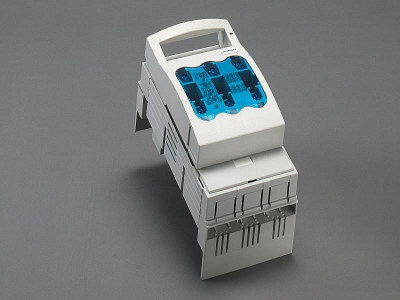

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33197000
NH-Sicherungs-Lasttrennschalter 160 A, Reiter
Schraube M8, Abgang unten / oben
nicht mehr lieferbar
Produktvorteile
Für sicheres Anschließen der Leitungen ist der Berührungsschutz zweigeteilt.
Im Deckel sind selbstschließende Prüflöcher vorhanden.
| Produktgruppe | 09 |
| Untergruppe | 15 |
| VE | 1 |
| EAN | 4021267331979 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
| für Sicherungseinsätze Baugröße: | NH 000, NH 00 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 160 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsspannung (IEC) DC: | 440 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsisolationsspannung Ui DC: | 500 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 690 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 8,3 W.
(Bei voller Belastung beträgt die Leistungsabgabe 13,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) DC: | 800 V |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| Schaltvermögen / Gebrauchskategorien AC-23B (400 V), AC-23B (500 V / 125 A), AC-22B (690 V), AC-21B (690 V) DC-22B (220 V), DC-22B (440 V / 125 A), DC-21B (440 V), DC-Angaben: 2 Strombahnen (L1,L3) in Reihe für Sicherungseinsätze IEC 60269-2-1 (I) / DIN VDE 0636-201 Gr. 00 bis 12 W Verlustleistung, | |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Mechanische Werte | |
| B x H x T: | 106 x 200 x 97 |
| Gewicht: | 124,0 kg/100 |
| Poligkeit: | 3-polig |
Befestigungsart: patentierter Rastmechanismus
| Klemmstellen | |
| Schraubanschluss | |
| M8 | |
| Antrieb: | SW13 |
| Md min.: | 8,0 Nm |
| Md max.: | 10,0 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
|
Zubehör: |
|
| Nicht geeignet für Aluminiumleiter ! | |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
