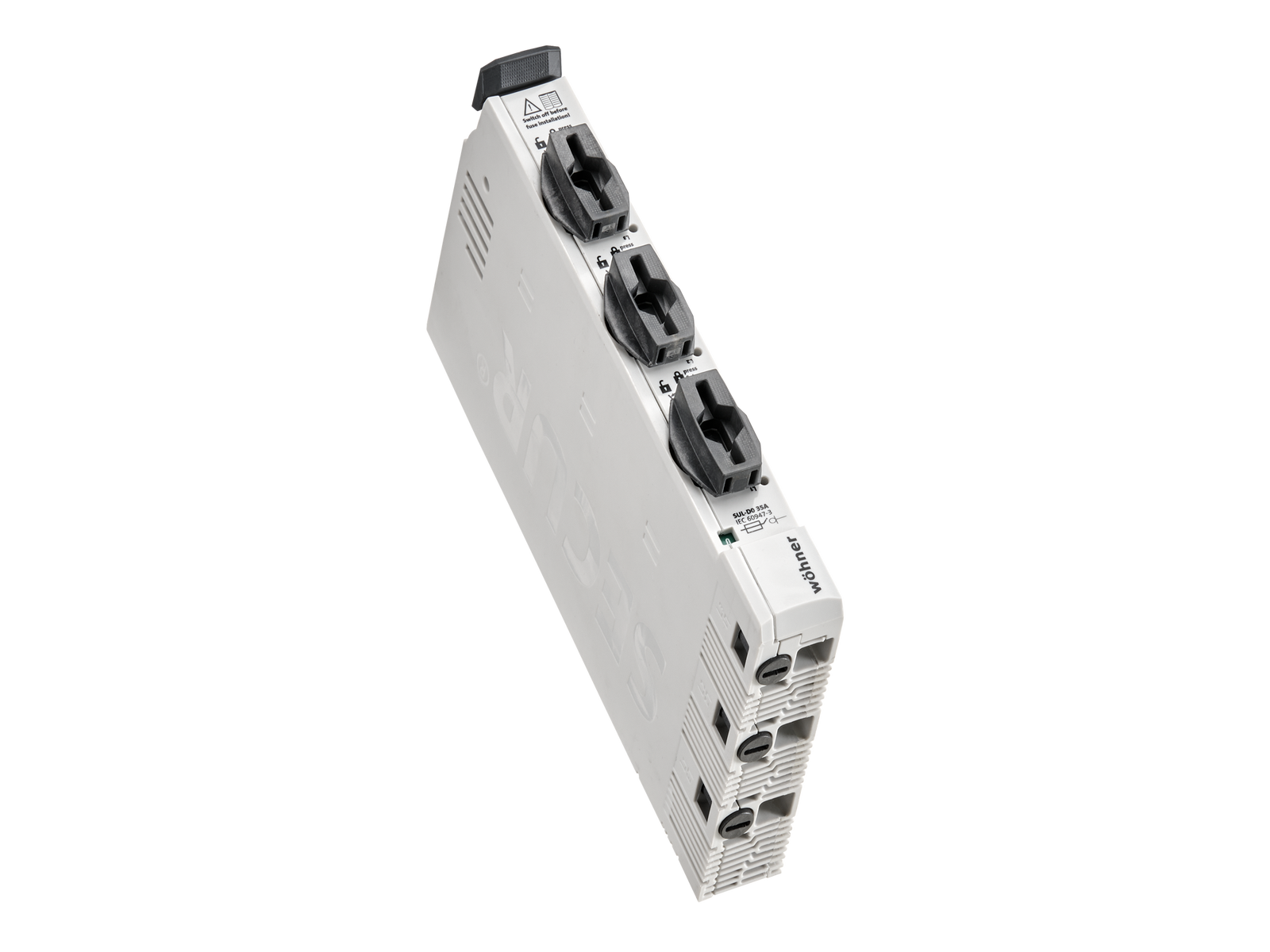

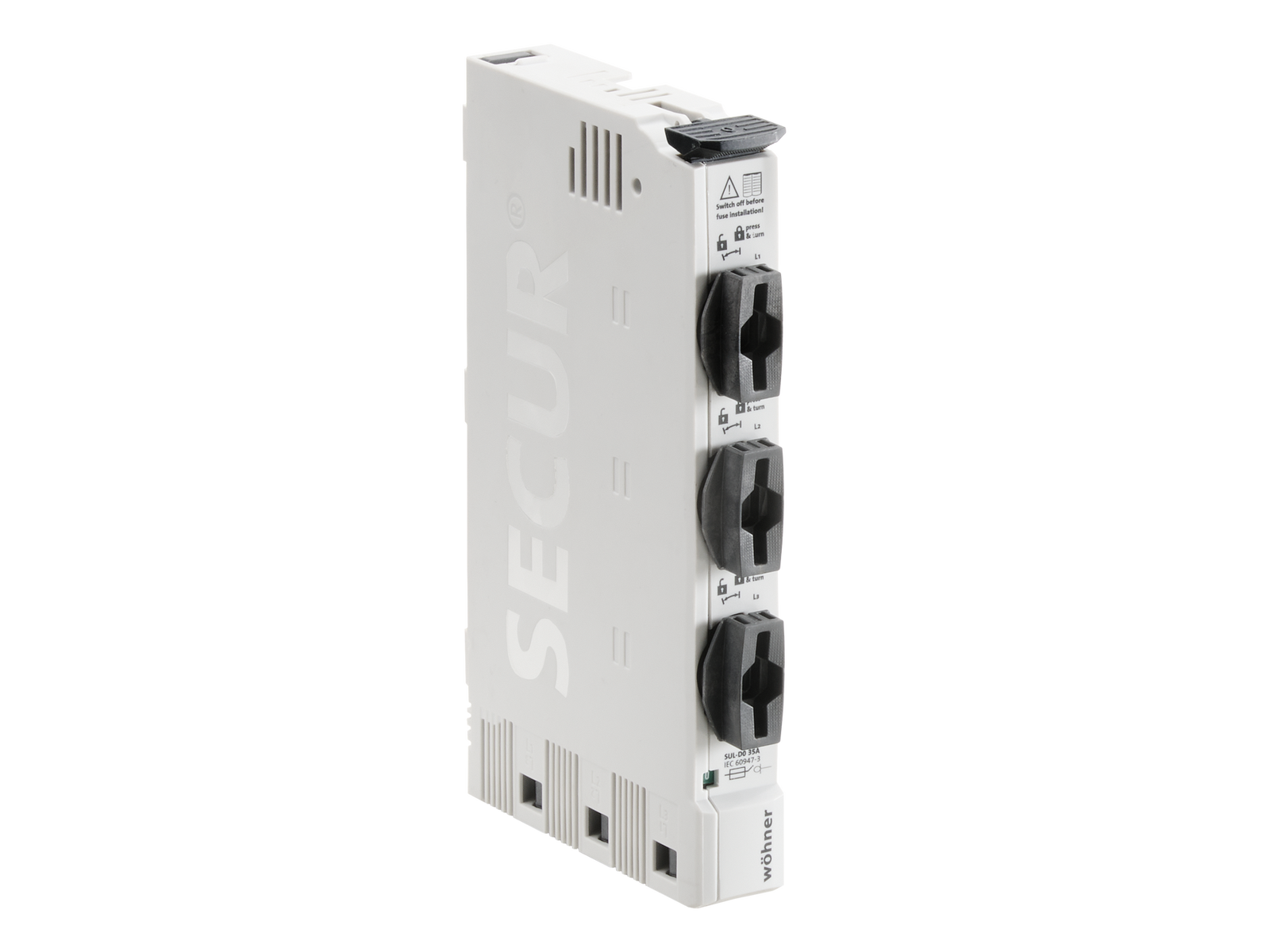

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31264000A
Reiter-Lasttrennschalter mit Sicherungen
für Sicherungen Class CC UL 248-4
3P
bedienerunabhängiges Schalten (Sprungschaltwerk)
Anschluss unten
in Kürze lieferbar
System
CrossBoard® 125A / 250A, CrossBoard® 800 A
Produktvorteile
Federzugklemme für einen werkzeuglosen Anschluss (bei Erstinstallation)
| Produktgruppe | 01 |
| Untergruppe | 53 |
| VE | 1 |
| EAN | 4021267312640 |
| ECLASS 6.1 | 27371401 |
| ECLASS 7.1 | 27371401 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
UL , CCC
for UL feeder circuits >250V
| für Sicherungseinsätze Baugröße: | Class CC |
| Sicherungen nach Standard: | UL 248-4 |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte | |
| Bemessungsstossspannung Uimp: | 6 kV |
Die Trennfunktion zwischen den zu- und abgangsseitigen Anschlüssen wird gemäß Produktnorm über das bestimmungsgemäße Öffnen vom Schaltmechanismus sichergestellt. |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 30 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Elektrische Werte | |
| SCCR: | 200 kA |
| Mechanische Werte | |
| B x H x T: | 22.5 x 184 x 100 |
| Gewicht: | 33,0 kg/100 |
| Poligkeit: | 3-polig |
| Schutzart frontseitig: | IP30 |
Befestigungsart: Patentierter Rastmechanismus
| Klemmstellen | |
| Federzugverbindung | |
| Antrieb: | 0,8x4 |
| Abisolierung: | 12 mm |
| Querschnitt min.: | 1,5 mm² |
| Querschnitt max.: | 16 mm² |
| Nicht geeignet für Aluminiumleiter ! | |
| Querschnitt min. UL: | AWG 16 |
| Querschnitt max. UL: | AWG 6 |
| Nicht geeignet für Aluminiumleiter ! | |
| for UL feeder circuits >250V |
