for UL feeder circuits >250V

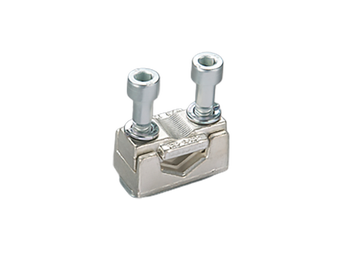

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 03290000
QUADRON®Panel
NH-Sicherungs-Unterteil 250 A, Aufbau, für PV
beidseitig Schraube M10
Größe 1XL / 1P, mit Berührungsschutz
für Montageplatte
System
Panel
Produktvorteile
Für sicheres Anschließen der Leitungen ist der Berührungsschutz zweigeteilt
| Produktgruppe | 10 |
| Untergruppe | 07 |
| VE | 3 |
| EAN | 4021267032906 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC000067 |
| ETIM 5.0 | EC000067 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
UL 4248-1
UL 4248-19
Approbationen
UL
Typnummer: PVH-NH1XL
UL file: E342576, UL category (for USA): IZMR2 https://www.ul.com
| Sicherungen nach Standard: | IEC / EN 60269-6 |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 250 A |
| Bemessungsspannung (IEC) AC: | 1000 V |
| Bemessungsspannung (IEC) DC: | 1500 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Kurzschlussstromfestigkeit bei Schutz durch Sicherungen: | 50 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 3,5 W.
(Bei voller Belastung beträgt die Leistungsabgabe 5,5 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| für Sicherungseinsätze IEC 60269-6 |
| Angaben UL | |
| Standards | |
|
UL 4248-1
UL 4248-19 |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 250 A |
| Bemessungsspannung (UL) DC: | 1500 V |
| für Leitungen UL: | Cu 90°C |
| SCCR: | 15 kA |
| Mechanische Werte | |
| B x H x T: | 60 x 254 x 102 |
| Gewicht: | 51,0 kg/100 |
| Poligkeit: | 1-polig |
| Befestigung: | für Montageplatte |
| Klemmstellen | |
| Nicht geeignet für Aluminiumleiter ! | |
| für Leitungen UL: | Cu 90°C |
| Nicht geeignet für Aluminiumleiter ! | |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
