Lasttrennschalter mit Sicherungen, 3-polig (33338)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33338000

CAPUS®Panel

Lasttrennschalter mit Sicherungen, 3-polig

Schraube M10, Griff graphitgrau

Größe 1

ERGONFUSE-250

System

Montageplatte

Produktvorteile

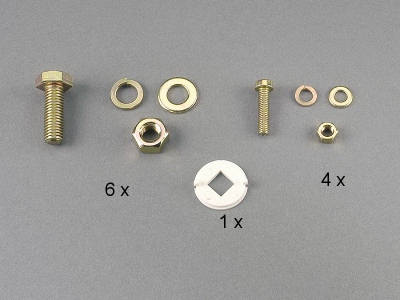

doppelt unterbrechende Hauptkontakte, sichtbare Trennstrecken, bedienerunabhängiges Schalten, spannungsfreier Sicherungswechsel Montage und Anschlussmaterial im Lieferumfang enthalten.

Produktgruppe 15
Untergruppe 06
VE 1
EAN 4021267333386
Katalogseite 2020 : 6.21
ECLASS 6.1 27371401
ECLASS 7.1 27371401
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Approbationen

IEC (CB) , EAC

Typnummer: LTS-F250

EAC Typ: NH

Technische Daten

für Sicherungseinsätze Baugröße: NH 1
Sicherungen nach Standard: IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung: 23 W
Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Elektrische Werte IEC
Bemessungsstrom (IEC): 250 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsisolationsspannung Ui AC: 1000 V
Bemessungsstossspannung Uimp: 8 kV
Gebrauchskategorie AC (IEC 60947-3): AC-23 B (690V)
AC-22 B (690V)
AC-21 B (690V)
Bed. Kurzschlussstrom mit Sicherungen (AC): 80 kA / 690 V
ermittelt mit Sicherungen der Betriebsklasse: gG

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 28,8 W.

(Bei voller Belastung beträgt die Leistungsabgabe 45,0 W.)

Mechanische Lebensdauer (Schaltspiele) 7000
konv. therm. Strom im Gehäuse
250 A, waagrechter Einbau (Pole nebeneinander) gekapselt 504 x 378 x 302 mm
250 A, senkrechter Einbau (Pole untereinander) gekapselt 500 x 500 x 300 mm
Frontaler Berührungsschutz mit Anschlussraumabdeckung

IP 20 für Schmelzeinsätze DIN 43620 Gr. 1 bis 23 W Verlustleistung
Mechanische Werte
B x H x T: 270 x 232 x 253
Gewicht: 726,0 kg/100
Poligkeit: 3-polig

Anschluss Schraube (Schellen und Prismenklemme nachrüstbar),
Schraubanschluss
M10, 28 Nm ± 10 % Drehmoment,
Schellenanschluss für lam. Cu
Klemmraum 18x1-10 mm,
6-8 Nm Drehmoment
Prismenanschluss einfach
Querschnitt 70 - 150 mm², rm, f, f+AE**  Cu - Al*,  6-8 Nm Drehmoment
Prismenanschluss doppelstöckig
Querschnitt 2 x 70 - 120 mm², rm, f, f+AE**  Cu,  6-8 Nm Drehmoment

* Aluminiumleiter müssen vor dem Anschließen entsprechend den einschlägigen technischen Empfehlungen vorbereitet werden. Die Verbindungen sind in regelmäßigen Abständen zu überprüfen und spätestens nach 6 Monaten zu warten.
** evtl. Reduzierung der max. Leiterquerschnitte erforderlich.

Klemmstellen
Nicht geeignet für Aluminiumleiter !


Schraube M10 :
Md 25 - 31 Nm

Hinweise

Bei Sichtblendenmontage darf der Lasttrennschalter am Gehäuse nicht abgeschlossen werden, die Sicherheitsvorschriften Not-Aus-Schalter sind zu berücksichtigen.
