Подсоединение хомутом для медных проводников (33164)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33164 000

Подсоединение хомутом для медных проводников

120 - 240 mm²

для QCB-NH2, LTS-F 400, LTS 630

Группа продуктов 09
Подгруппа 51
Кол-во 1
EAN 4021267331641
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Механические данные
Вес: 10,6 kg/100
Особенности клеммной техники
min. cross-section: 120 мм²
max. cross-section: 240 мм²
rm: 120 - 240 mm²
f + AE: 120 - 240 mm²
(f + AE may not fit with max. cross-section)
Not suitable for aluminium cables !
lam. Cu width: 16 - 21 mm
lam. Cu thickness: 1 - 10 mm

Application notes

Not suitable for aluminium cables !

determined by main product

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

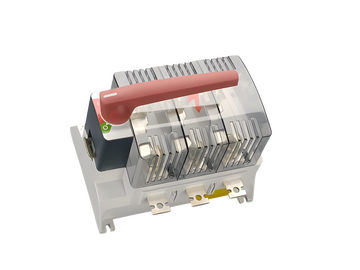

33361 000
CAPUS®Panel
Выключатель-разъединитель нагрузки с предохранителями 3-полюсный
Винт M10, ручка красная
NH 2, 400 A
for mounting plate
More

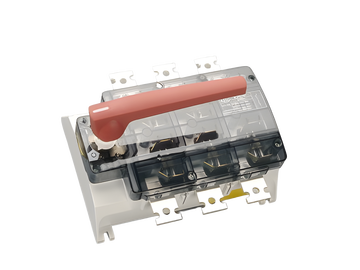

33357 000
CAPUS®Panel
выключатель-разъединитель нагрузки 3-полюсный
Винт M10, ручка красная
630 A
for mounting plate
More

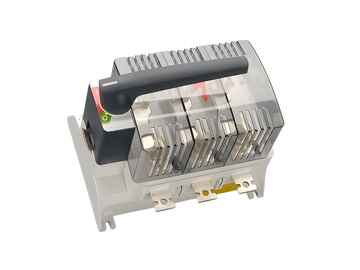

33339 000
CAPUS®Panel
Выключатель-разъединитель нагрузки с предохранителями 3-полюсный
Винт M10, ручка серая
NH 2, 400 A
for mounting plate
More

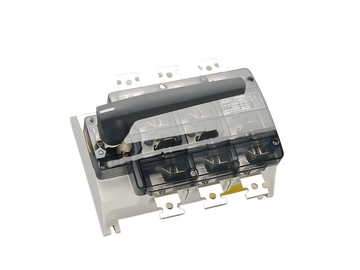

33335 000
CAPUS®Panel
выключатель-разъединитель нагрузки 3-полюсный
Винт M10, ручка серая
630 A
for mounting plate
More

33331 000
QUADRON®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 2, 400 A, панельный монтаж
Винт М10
with electronic fuse monitoring
for mounting plate
More

33202 000
QUADRON®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 2, 400 A, панельный монтаж
Винт М10
for mounting plate
More

33150 000
QUADRON®Panel
Выключатель-разъединитель с предохранителями NH 2, 400 A, панельный монтаж
Винт М10
with electromechanical fuse monitoring
for mounting plate
More

33161 000
QUADRON®60Classic
Выключатель-разъединитель NH 2, 400 A, шинный монтаж, подсоединение сверху / снизу
Винт М10
with electromechanical fuse monitoring
connection top or bottom
для шин: 12, 20, 30 x 10 и профильные шины
More

33602 000
QUADRON®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 2, 400 A, шинный монтаж
Винт М10
connection top or bottom
для шин: 12, 20, 30 x 10 и профильные шины
More

33326 000
QUADRON®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 2, 400 A, шинный монтаж
Винт М10
with electronic fuse monitoring
connection top or bottom
для шин: 12, 20, 30 x 10 и профильные шины
More
