conector tipo brida para cables de Cu (33164)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33164 000

conector tipo brida para cables de Cu

120 - 240 mm²

para QCB-NH2, LTS-F 400, LTS 630

grupo de producto	09
subgrupo	51

embalaje	1
EAN	4021267331641

ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos eléctricos

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos mecánicos
peso:	10,6 kg/100

puntos de apriete
min. cross-section:	120 mm²
max. cross-section:	240 mm²
rm:	120 - 240 mm²
f + AE:	120 - 240 mm²
(f + AE may not fit with max. cross-section)
Not suitable for aluminium cables !
lam. Cu width:	16 - 21 mm
lam. Cu thickness:	1 - 10 mm

cualidad de materiales
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

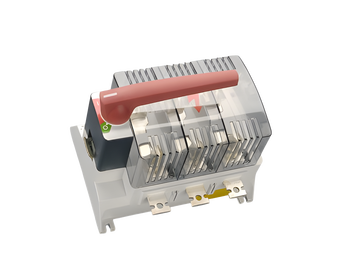

33361 000
CAPUS Panel
seccionador con fusibles, 3 polos
tornillo M10, maneta roja
NH 2, 400 A
for mounting plate
Mas

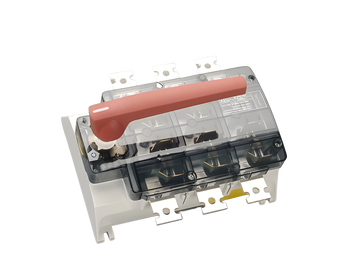

33357 000
CAPUS Panel
interruptor-seccionador de 3 polos
tornillo M10, maneta roja
630 A
for mounting plate
phase-out product ; Follower: 23005
Mas

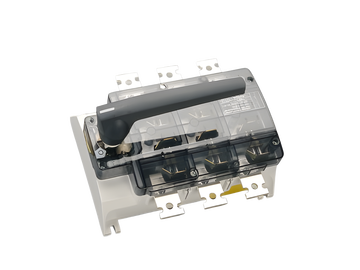

33335 000
CAPUS Panel
interruptor-seccionador de 3 polos
tornillo M10, maneta gris grafito
630 A
for mounting plate
phase-out product ; Follower: 23005
Mas

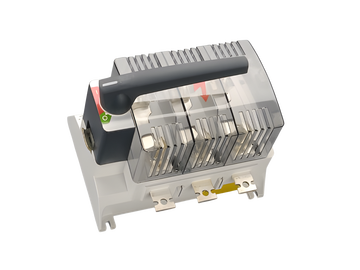

33339 000
CAPUS Panel
seccionador con fusibles, 3 polos
tornillo M10, maneta gris grafito
NH 2, 400 A
for mounting plate
Mas

33202 000
QUADRON Panel
seccionador NH, talla 2, 400 A, montaje en superficie
tornillo M10
for mounting plate
Mas

33331 000
QUADRON Panel
seccionador NH, talla 2, 400 A, montaje en superficie
tornillo M10
with electronic fuse monitoring
for mounting plate
Mas

33150 000
QUADRON Panel
seccionador NH, talla 2, 400 A, montaje en superficie
tornillo M10
with electromechanical fuse monitoring
for mounting plate
Mas

33161 000
QUADRON 60Classic
seccionador NH, talla 2, 400 A, montaje sobre barras, conexión superior / inferior
tornillo M10
with electromechanical fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

33602 000
QUADRON 60Classic
seccionador NH, talla 2, 400 A, montaje sobre barras, conexión superior / inferior
tornillo M10
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

33326 000
QUADRON 60Classic
seccionador NH, talla 2, 400 A, montaje sobre barras, conexión superior / inferior
tornillo M10
with electronic fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 20, 30 x 10 y barras perfiladas
Mas

https://pim.woehner.de/ES/DE/1000047381

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
