conexão tipo grampo para cabos de Cu (33164)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33164 000

conexão tipo grampo para cabos de Cu

120 - 240 mm²

para QCB-NH2, LTS-F 400, LTS 630

Grupo de produto 09
Subgroup 51
Unidade por pacote 1
EAN 4021267331641
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados mecânicos
Peso: 10,6 kg/100
pontos terminais
min. cross-section: 120 mm²
max. cross-section: 240 mm²
rm: 120 - 240 mm²
f + AE: 120 - 240 mm²
(f + AE may not fit with max. cross-section)
Not suitable for aluminium cables !
lam. Cu width: 16 - 21 mm
lam. Cu thickness: 1 - 10 mm

Instruções de Aplicação

Not suitable for aluminium cables !

determined by main product

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

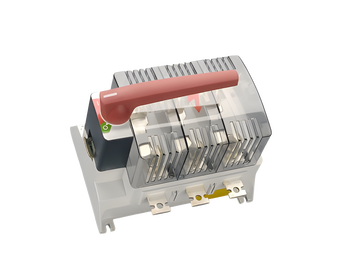

33361 000
CAPUS®Panel
chave seccionadora com fusíveis, 3 polos
parafuso M10, manípulo vermelho
NH 2, 400 A
para montagem em placa
Mais

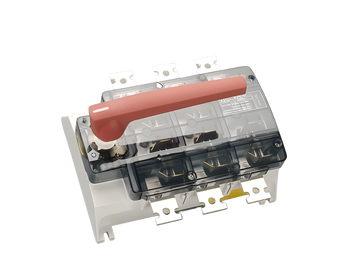

33357 000
CAPUS®Panel
chave seccionadora sob carga 3 polos
parafuso M10, manopla vermelha
630 A
para montagem em placa
Mais

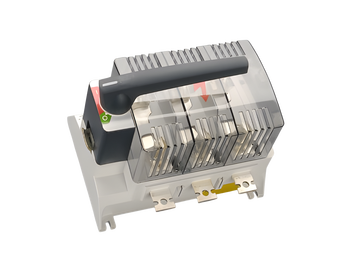

33339 000
CAPUS®Panel
chave seccionadora com fusíveis, 3 polos
parafuso M10, manípulo cinza grafite
NH 2, 400 A
para montagem em placa
Mais

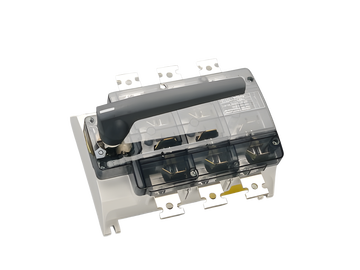

33335 000
