borne à étrier pour câbles Cu (33164)

The picture may show a similar product.

Description

Référence 33164 000

borne à étrier pour câbles Cu

120 - 240 mm²

pour QCB-NH2, LTS-F 400, LTS 630

Groupe de produits	09
Sous-groupe	51

Dimensions de l'emballage	1
EAN	4021267331641

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
Poids:	10,6 kg/100

Points de raccordement
min. cross-section:	120 mm²
max. cross-section:	240 mm²
rm:	120 - 240 mm²
f + AE:	120 - 240 mm²
(f + AE may not fit with max. cross-section)
Not suitable for aluminium cables !
lam. Cu width:	16 - 21 mm
lam. Cu thickness:	1 - 10 mm

Application notes

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

33361 000

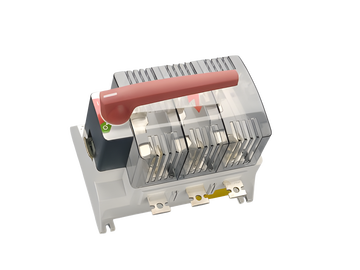

CAPUS^®Panel
sectionneur avec fusibles à 3 pôles
vis M10, poignée rouge
NH 2, 400 A
for mounting plate
Plus

33357 000

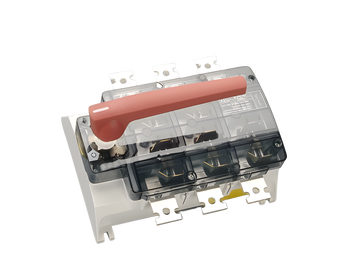

CAPUS^®Panel
interrupteur-sectionneur à 3 pôles
vis M10, poignée rouge
630 A
for mounting plate
Plus

33339 000

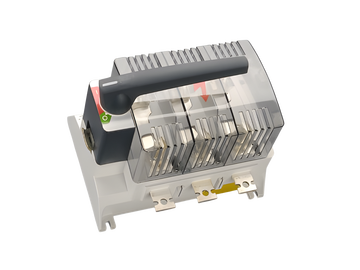

CAPUS^®Panel
sectionneur avec fusibles à 3 pôles
vis M10, poignée gris graphite
NH 2, 400 A
for mounting plate
Plus

33335 000

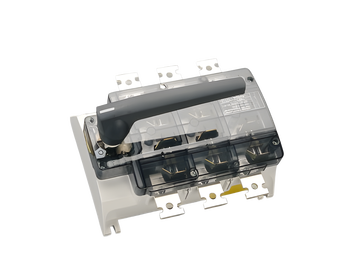

CAPUS^®Panel
interrupteur-sectionneur à 3 pôles
vis M10, poignée gris graphite
630 A
for mounting plate
Plus

33331 000
QUADRON^®Panel
sectionneur à fusible NH taille 2, 400 A, à encastrer
vis M10
with electronic fuse monitoring
for mounting plate
Plus

33202 000
QUADRON^®Panel
sectionneur à fusible NH taille 2, 400 A, à encastrer
vis M10
for mounting plate
Plus

33150 000
QUADRON^®Panel
sectionneur à fusible NH taille 2, 400 A, à encastrer
vis M10
with electromechanical fuse monitoring
for mounting plate
Plus

33161 000
QUADRON^®60Classic
sectionneur à fusible NH taille 2, 400 A, montage sur rail, raccordement par le haut / par le bas
vis M10
with electromechanical fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

33602 000
QUADRON^®60Classic
sectionneur à fusible NH taille 2, 400 A, montage sur rail, raccordement par le haut / par le bas
vis M10
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

33326 000
QUADRON^®60Classic
sectionneur à fusible NH taille 2, 400 A, montage sur rail, raccordement par le haut / par le bas
vis M10
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

https://pim.woehner.de/FR/DE/1000047381

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Politique de confidentialité

Deutsch Chinese Français Czech Italiano English Russian Português Español

Deutschland France Switzerland International
