connessione a brida per cavi Cu (33164)

The picture may show a similar product.

Descrizione

Cod.art.: 33164000

connessione a brida per cavi Cu

120 - 240 mm²

per QCB-NH2, LTS-F 400, LTS 630

Montaggio

60Classic

gruppo di prodotto	09
sottogruppo prodotto	51

pz/ conf.	1
EAN	4021267331641

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Valori meccanici
peso:	10,6 kg/100

Cu 120-240mm² s(r), f+AE, lam. Cu 21 x (1-14)mm

Connessioni
Not suitable for aluminium cables !

21 x 13

Application notes

Not suitable for aluminium cables !

short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

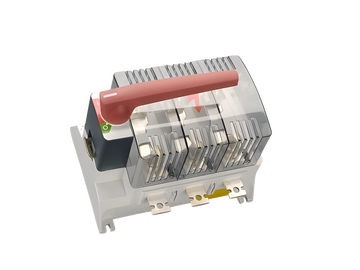

33361000
CAPUS^®Panel
Sezionatore sottocarico per fusibili NH, 3p
viti M10, manovra rossa
Gr. NH 2
Di Più

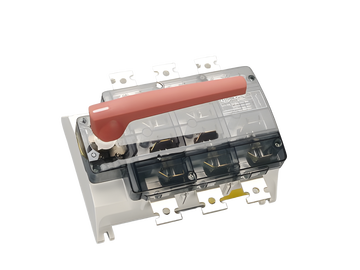

33357000
CAPUS^®Panel
Sezionatore sottocarico, 3 poli
viti M10, manovra rossa
630 A
Di Più

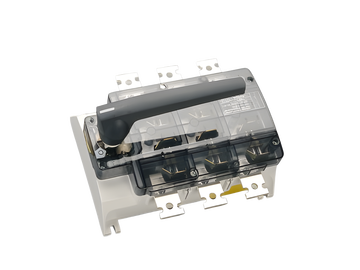

33335000
CAPUS^®Panel
Sezionatore sottocarico, 3 poli
viti M10, manovra nera
630 A
Di Più

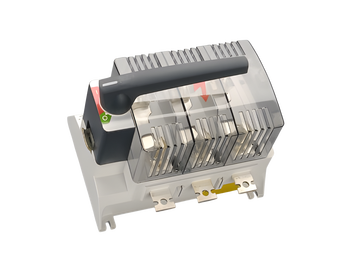

33339000
