conexão tipo grampo para cabos de Cu (33164)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33164 000

conexão tipo grampo para cabos de Cu

120 - 240 mm²

para QCB-NH2, LTS-F 400, LTS 630

Grupo de produto 09
Subgroup 51
Unidade por pacote 1
EAN 4021267331641
ETIM 5.0 EC002498
ETIM 8.0 EC002498
ETIM 10.0 EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados mecânicos
Peso: 10,6 kg/100
pontos terminais
min. cross-section: 120 mm²
max. cross-section: 240 mm²
rm: 120 - 240 mm²
f + AE: 120 - 240 mm²
(f + AE may not fit with max. cross-section)
Not suitable for aluminium cables !
lam. Cu width: 16 - 21 mm
lam. Cu thickness: 1 - 10 mm
Material properties
halogen-free: Yes

Instruções de Aplicação

Not suitable for aluminium cables !

determined by main product

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

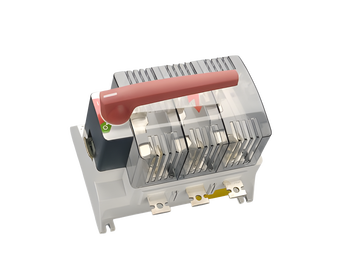

33361 000
CAPUS Panel
chave seccionadora com fusíveis, 3 polos
parafuso M10, manípulo vermelho
NH 2, 400 A
para montagem em placa
Mais

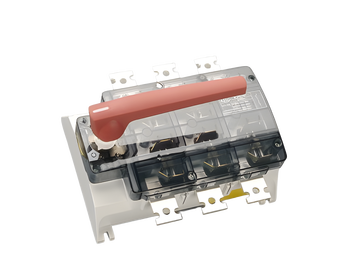

33357 000
CAPUS Panel
chave seccionadora sob carga 3 polos
parafuso M10, manopla vermelha
630 A
para montagem em placa
phase-out product ; Follower: 23005
Mais

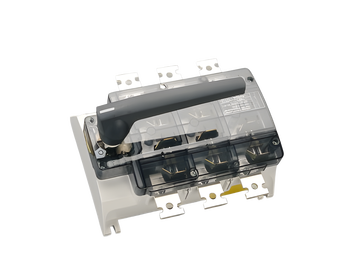

33335 000
CAPUS Panel
chave seccionadora sob carga 3 polos
parafuso M10, manopla cinza grafite
630 A
para montagem em placa
phase-out product ; Follower: 23005
Mais

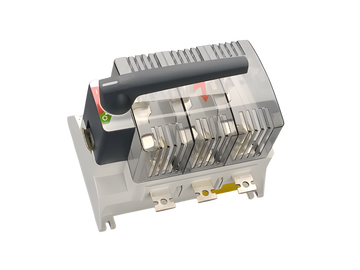

33339 000
CAPUS Panel
chave seccionadora com fusíveis, 3 polos
parafuso M10, manípulo cinza grafite
NH 2, 400 A
para montagem em placa
Mais

33202 000
QUADRON Panel
chave seccion. de fusível NH tam. 2, 400 A, montagem em painel
parafuso M10
para montagem em placa
Mais

33331 000
QUADRON Panel
chave seccion. de fusível NH tam. 2, 400 A, montagem em painel
parafuso M10
with electronic fuse monitoring
para montagem em placa
Mais

33150 000
QUADRON Panel
chave seccion. de fusível NH tam. 2, 400 A, montagem em painel
parafuso M10
with electromechanical fuse monitoring
para montagem em placa
Mais

33161 000
QUADRON 60Classic
chave seccion. de fusível NH, tam. 2, 400 A, p/ mont. em barramento, conexão sup / inf
parafuso M10
with electromechanical fuse monitoring
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais

33602 000
QUADRON 60Classic
chave seccion. de fusível NH, tam. 2, 400 A, p/ mont. em barramento, conexão sup / inf
parafuso M10
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais

33326 000
QUADRON 60Classic
chave seccion. de fusível NH, tam. 2, 400 A, p/ mont. em barramento, conexão sup / inf
parafuso M10
with electronic fuse monitoring
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais
