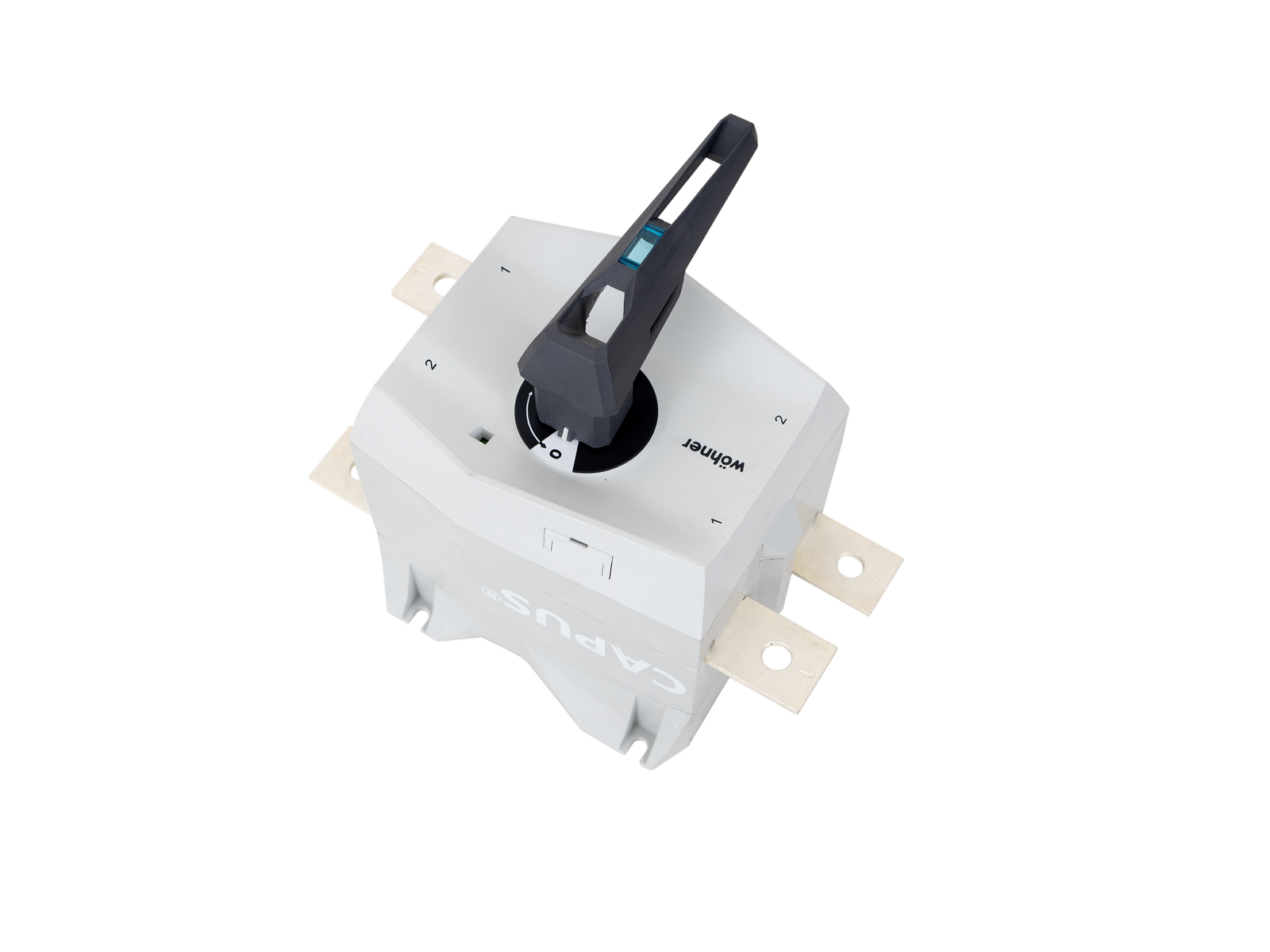

На фотографии может быть изображена аналогичная статья.
Арт.: 23051 000AD
CAPUS Panel
выключатель-разъединитель нагрузки 2-полюсный
screw M10
400 A
UL version
for mounting plate
coming soon
Система
Panel
| Группа продуктов | 14 |
| Подгруппа | 07 |
| Кол-во | 1 |
| EAN | 4021267230517 |
| ECLASS 14.0 | 27371403 |
| ETIM 5.0 | EC000216 |
| ETIM 8.0 | EC000216 |
| ETIM 10.0 | EC000216 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020
UL98B
Сертификация
UL , CCC
номер типа: CP-PV-1500/400
Тип EAC: LTS
naming acc. to UL: open type switch, manual, for use in photovoltaic systems
| Типоразмер: | 1 |
| Подробности IEC | |
| Стандарты | |
|
IEC 60947-1:2020 IEC 60947-3:2020 |
| Электрические данные | |
| номинальное напряжение изоляции U i DC: | 1500 В |
| номинальная включающая способность: | 10 кА |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 7,0 Вт.
(The power dissipation at full load would be 11,0 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| min. permitted operation temperature | -25°C |
| max. permitted operation temperature | 50°C |
| Gebrauchskategorien siehe Datenblatt (unter Downloads) |
| Подробности UL | |
| Стандарты | |
| UL98B |
| Электрические данные UL | |
| номинальный ток (UL): | 400 A |
| номинальное напряжение (UL) DC: | 1500 В |
| SCCR unprotected max.: | 10 кА |
| SCCR protected max.: | 40 кА |
| Механические данные | |
| Ш x В x Г: | 121 x 151 x 158 |
| Вес: | 305,0 kg/100 |
| Полюсность: | 2-пол. |
| Mounting: | for mounting plate |
| степень защиты: | IP20 |
| вертикальное монтажное положение: | Yes |
| горизонтальное положение установки: | Yes |
| Особенности клеммной техники | |
| screw connection | |
| M10 | |
| max. cross-section UL: | 1 1/4" x 1/4" |
| крутящий момент (UL): | 177 lb-in |
| Свойства материала | |
| halogen-free: | Yes |
all poles switched at the same time
|
device is supplied without handle |
|
23961
000AD
крышка подсоединительного отсека, сверху / снизу
для защиты всех клемм с одной стороны устройства, прозрачный цвет
for 2P
для: Capus DC Switch
coming soon
More
23962
000A
контрольный контакт
1 НЗ + 1 НО, с наконечниками 6,3 х 0,8
для: Capus DC Switch
coming soon
More
23964
000AD
direct rotary handle, graphite grey
для: Capus DC Switch
НОВЫЙ
More
33913
000
Стержень, длина 490 мм
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
More
33912
000
Стержень, длина 290 мм
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
More
23965
000A
rotary handle for door coupling drive, black
black, with handle
door interlock can be activated, for padlocks
для: Capus DC Switch
НОВЫЙ
More
