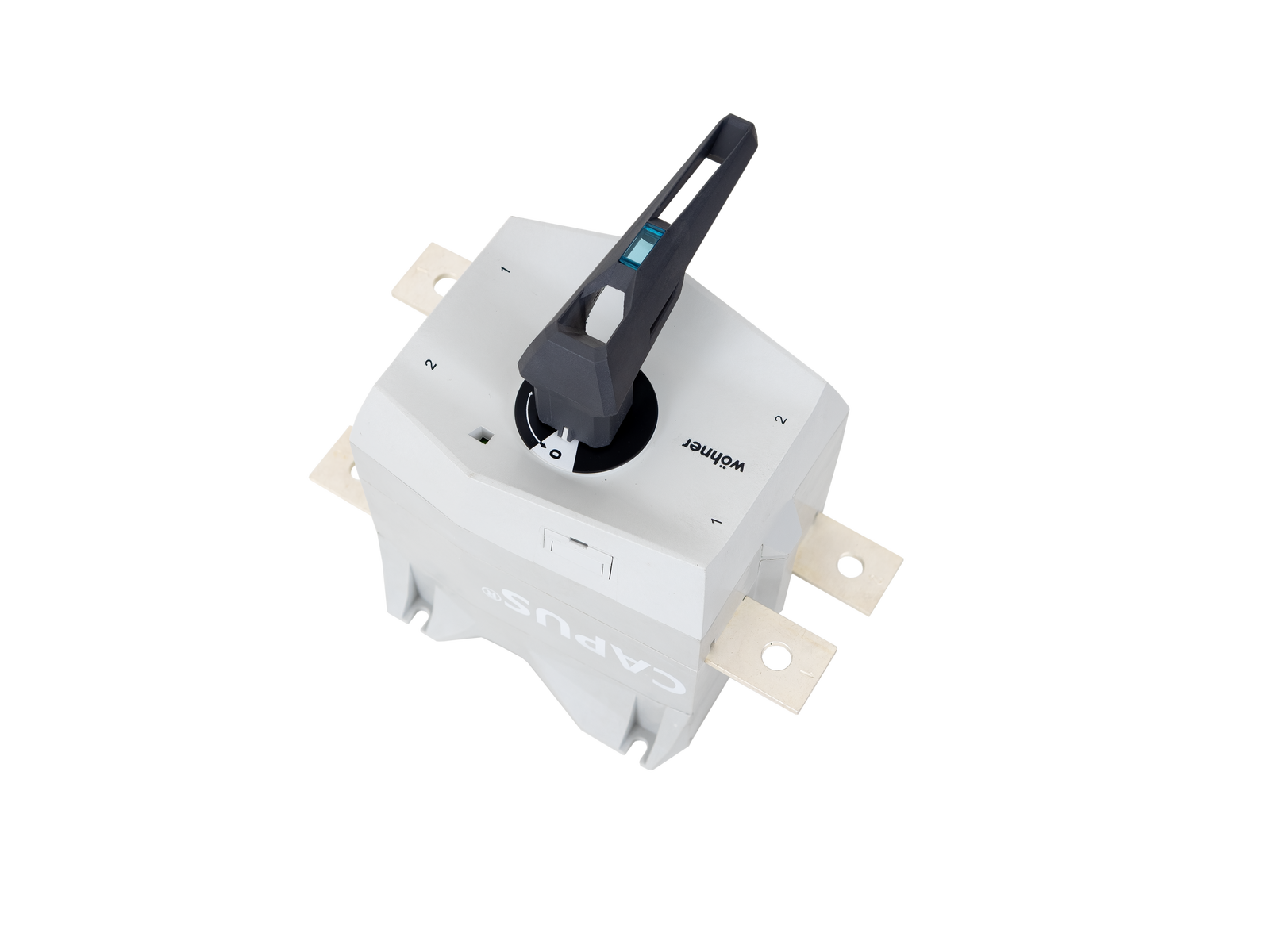

A imagem pode mostrar um produto similar.
Código da peça: 23051 000AD
CAPUS Panel
chave seccionadora sob carga 2 polos
parafuso M10, sem manopla
400 A
versão UL
para montagem em placa
coming soon
Sistema
Panel
| Grupo de produto | 14 |
| Subgroup | 07 |
| Unidade por pacote | 1 |
| EAN | 4021267230517 |
| ECLASS 14.0 | 27371403 |
| ETIM 5.0 | EC000216 |
| ETIM 8.0 | EC000216 |
| ETIM 10.0 | EC000216 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020
UL98B
Approvals
UL , CCC
Número de tipo: CP-PV-1500/400
EAC Type: LTS
naming acc. to UL: open type switch, manual, for use in photovoltaic systems
| Tamanho: | 1 |
| Dados IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 |
| Electrical data | |
| rated isolation voltage Ui DC: | 1500 V |
| Capacidade nominal: | 10 kA |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 7,0 W.
(A dissipação de energia em sua carga máxima seria 11,0 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| min. permitted operation temperature | -25°C |
| max. permitted operation temperature | 50°C |
| Gebrauchskategorien siehe Datenblatt (unter Downloads) |
| Dados UL | |
| Standards | |
| UL98B |
| Dados electricos UL | |
| corrente nominal (UL): | 400 A |
| tensão nominal (UL) DC: | 1500 V |
| SCCR unprotected max.: | 10 kA |
| SCCR protected max.: | 40 kA |
| Dados mecânicos | |
| L x A x P: | 121 x 151 x 158 |
| Peso: | 305,0 kg/100 |
| Polaridade: | 2 polos |
| Montagem: | para montagem em placa |
| degree of protection: | IP20 |
| Montagem de instalação vertical: | Sim |
| Montagem de instalação horizontal: | Sim |
| pontos terminais | |
| screw connection | |
| M10 | |
| max. cross-section UL: | 1 1/4" x 1/4" |
| torque (UL): | 177 lb-in |
| Material properties | |
| halogen-free: | Yes |
Abertura e fechamento simultâneos dos polos
|
device is supplied without handle |
|
23961
000AD
cobertura do compartimento de conexão, anexável em cima / embaixo
para proteção de todos os terminais de um lado da chave, fumê
for 2P
para: Capus DC Switch
coming soon
Mais
23962
000A
contato auxiliar
1 n/c + 1 n/o, conectores de plugue 6,3 x 0,8
para: Capus DC Switch
coming soon
Mais
23964
000AD
manopla rotativa direta, cinza
para: Capus DC Switch
NEW
Mais
33913
000
eixo prolongador, 490 mm de comprimento
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
Mais
33912
000
eixo prolongador, 290 mm de comprimento
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
Mais
23965
000A
manopla rotativa para acionamento externo, preto
preto, com manopla
trava contra porta pode ser ativada, para cadeados
para: Capus DC Switch
NEW
Mais
