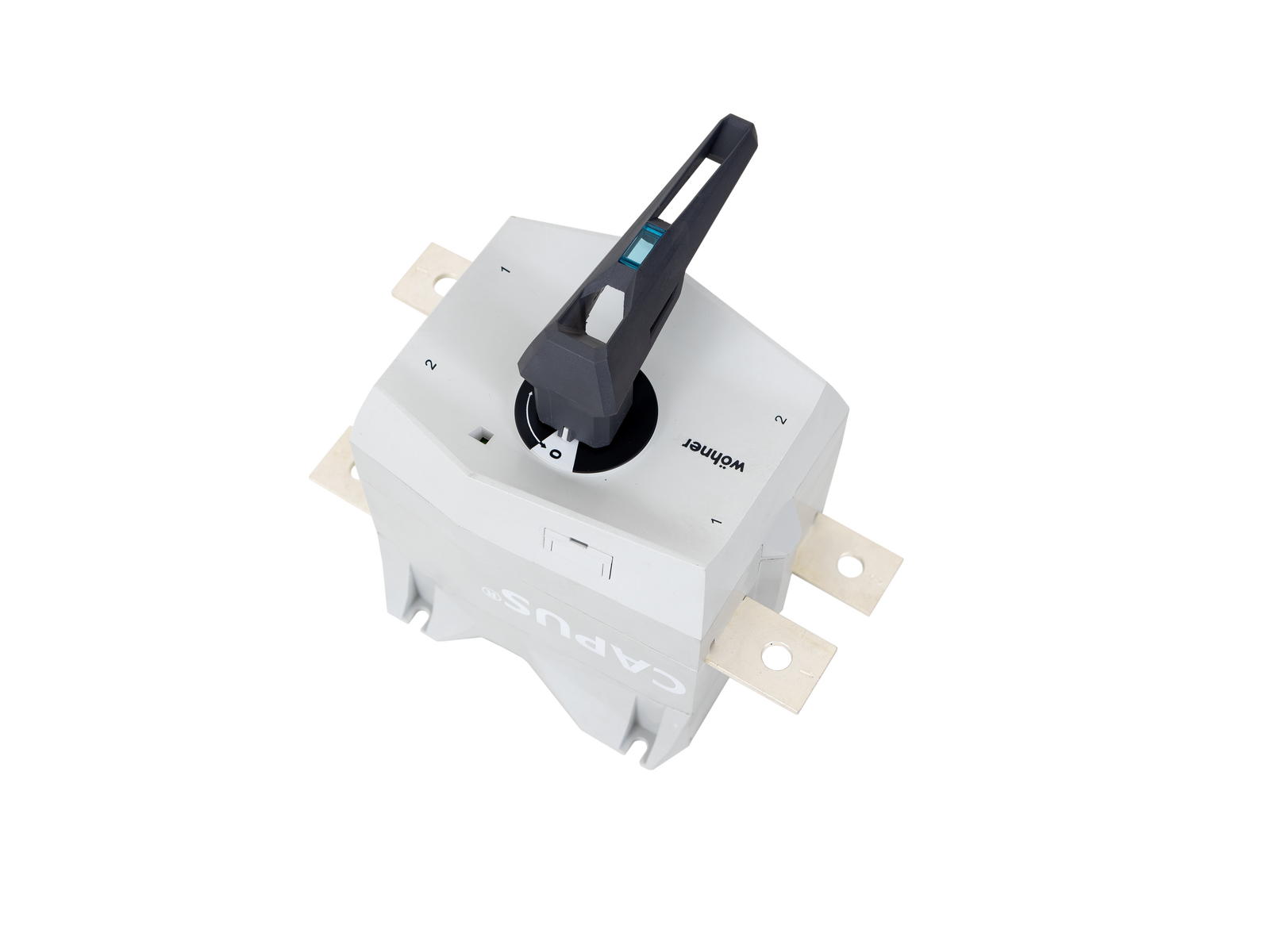

interrupteur-sectionneur à 2 pôles (23051000AD)

The picture may show a similar product.

Description

Référence 23051 000AD

CAPUS Panel

interrupteur-sectionneur à 2 pôles

vis M10

400 A

version UL

for mounting plate

coming soon

Système

Panel

Groupe de produits	14
Sous-groupe	07

Dimensions de l'emballage	1
EAN	4021267230517

ECLASS 14.0	27371403
ETIM 5.0	EC000216
ETIM 8.0	EC000216
ETIM 10.0	EC000216

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020

UL98B

Approbations

UL , CCC

Type: CP-PV-1500/400

EAC Type: LTS

naming acc. to UL: open type switch, manual, for use in photovoltaic systems

Données techniques

Taille:

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020

Charactéristiques électriques
rated isolation voltage U_i DC:	1500 V

rated making capacity:

10 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 7,0 W.

(The power dissipation at full load would be 11,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

min. permitted operation temperature	-25°C
max. permitted operation temperature	50°C

Gebrauchskategorien siehe Datenblatt (unter Downloads)

Details UL
Normes
UL98B

Electrical data UL
rated current (UL):	400 A
rated voltage (UL) DC:	1500 V

SCCR unprotected max.:	10 kA
SCCR protected max.:	40 kA

Charactéristiques mécaniques
L x H x P:	121 x 151 x 158
Poids:	305,0 kg/100
Pôles:	2 pôles
Mounting:	for mounting plate

degree of protection:

IP20

vertical installation position:	Yes
horizontal installation position:	Yes

Points de raccordement
screw connection
M10
max. cross-section UL:	1 1/4" x 1/4"
torque (UL):	177 lb-in

Charactéristiques des matériaux
halogen-free:	Yes

tous les pôles commutent en même temps

Application notes

device is supplied without handle

Links (Prices, CAD data)

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD data WSCAD

Documentation

| Informations techniques générales

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf) - draft

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf) - draft

| Texte standard pour spécification format (*.rtf) - draft

Accessoires

covers

23961 000AD
cache pour connexion haut et bas
pour recouvrir toutes les bornes d'un côté de l'interrupteur, transparent
pour 2P
pour: Capus DC Switch
coming soon
Plus

further accessories

23962 000A
contact de signalisation
1 n/c + 1 n/o, connecteurs enfichables 6,3 x 0,8
pour: Capus DC Switch
coming soon
Plus

23964 000AD
poignée rotative directe, gris graphite
pour: Capus DC Switch
Nouveau
Plus

33913 000
axe de prolongement, longueur 490 mm
pour: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
Plus

33912 000
axe de prolongement, longueur 290 mm
pour: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
Plus

23965 000A
Poignée rotative pour entraînement d'accouplement de porte, noire
noire, avec poignée
verrouillage de porte possible, cadenassable
pour: Capus DC Switch
Nouveau
Plus

https://pim.woehner.de/FR/DE/1000294258

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
