interruptor-seccionador de 2 polos (23051000AD)

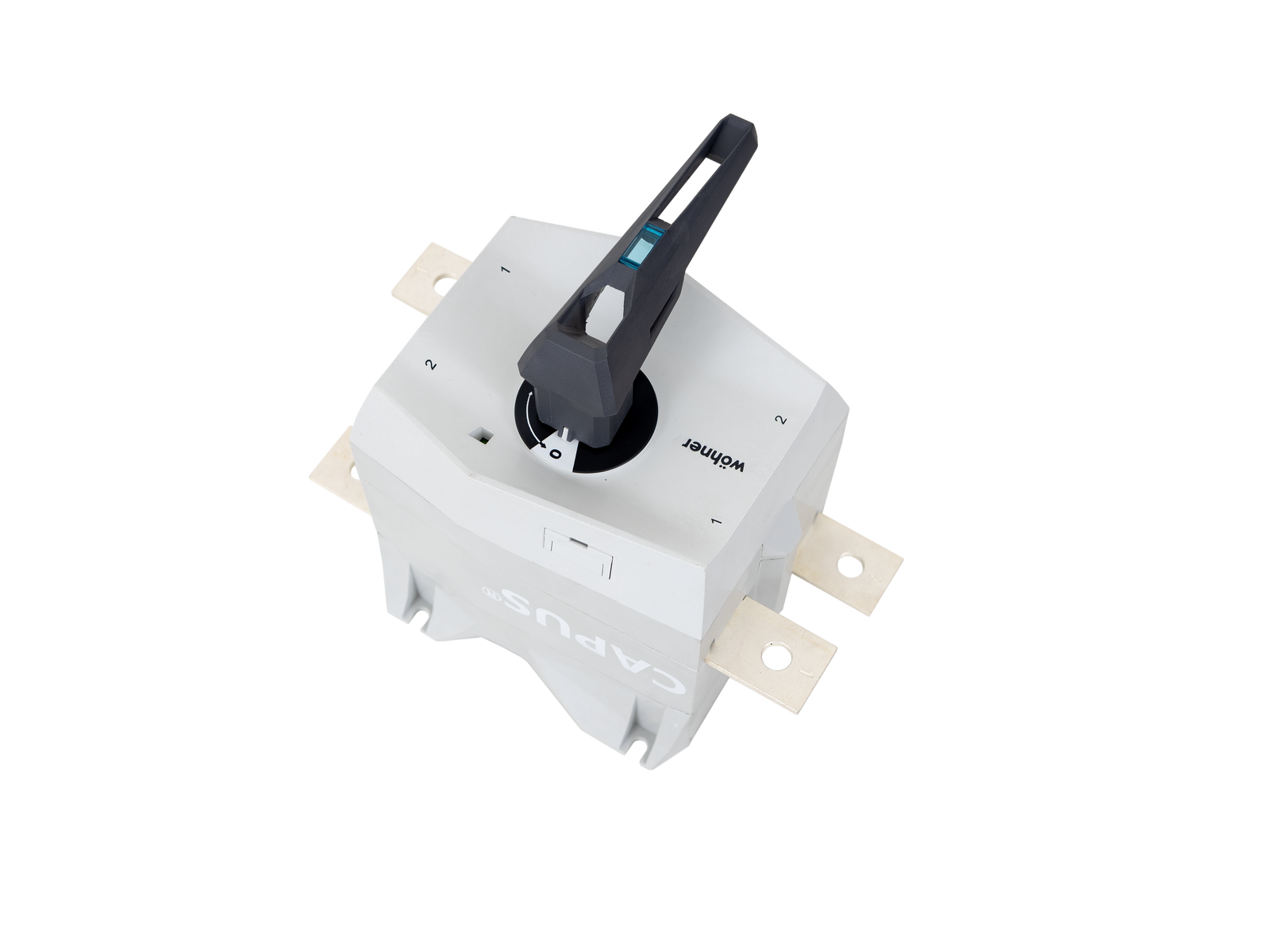

La imagen puede mostrar un producto similar.

Descripción

Part No.: 23051 000AD

CAPUS Panel

interruptor-seccionador de 2 polos

screw M10

400 A

UL version

for mounting plate

disponible en breve

sistema

Panel

grupo de producto	14
subgrupo	07

embalaje	1
EAN	4021267230517

ECLASS 14.0	27371403
ETIM 5.0	EC000216
ETIM 8.0	EC000216
ETIM 10.0	EC000216

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020

UL98B

homologaciónes

UL , CCC

tipo: CP-PV-1500/400

EAC Type: LTS

naming acc. to UL: open type switch, manual, for use in photovoltaic systems

Datos técnicos

tamaño:

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020

datos eléctricos
tensión nominal de aislamiento Ui DC:	1500 V

capacidad de cerrar a cortocircuito:

10 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 7,0 W.

(The power dissipation at full load would be 11,0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

min. permitted operation temperature	-25°C
max. permitted operation temperature	50°C

Gebrauchskategorien siehe Datenblatt (unter Downloads)

datos UL
Normas
UL98B

datos electricos UL
intensidad de corriente nominal (UL):	400 A
tensión nominal (UL) DC:	1500 V

SCCR unprotected max.:	10 kA
SCCR protected max.:	40 kA

datos mecánicos
An x A x P:	121 x 151 x 158
peso:	305,0 kg/100
Polaridad:	2 polos
Mounting:	for mounting plate

grado de protección:

IP20

instalación vertical:	Yes
instalación en posición horizontal:	Yes

puntos de apriete
screw connection
M10
max. cross-section UL:	1 1/4" x 1/4"
torque (UL):	177 lb-in

cualidad de materiales
halogen-free:	Yes

seccionamiento de todos los polos a la vez

Application notes

device is supplied without handle

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft

Accesorios

covers

23961 000AD
tapa del espacio de conexión, acoplable a la parte superior / inferior
para tapar todos los bornes de un lado del interruptor, transparente
Para 2P
para: Capus DC Switch
disponible en breve
Mas

further accessories

23962 000A
interruptor de señalización
1 NC + 1 NA, conectores de 6,3 x 0,8
para: Capus DC Switch
disponible en breve
Mas

23964 000AD
Mando giratorio directo, gris grafito
para: Capus DC Switch
NEW
Mas

33913 000
eje de prolongación, 490 mm de longitud
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
Mas

33912 000
eje de prolongación, 290 mm de longitud
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
Mas

23965 000A
Mando giratorio para accionamiento en puerta, negro
negra, con maneta
bloqueo de puerta puede ser activado, para candados
para: Capus DC Switch
NEW
Mas

https://pim.woehner.de/ES/DE/1000294258

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
