выключатель-разъединитель нагрузки 2-полюсный (23051000AD)

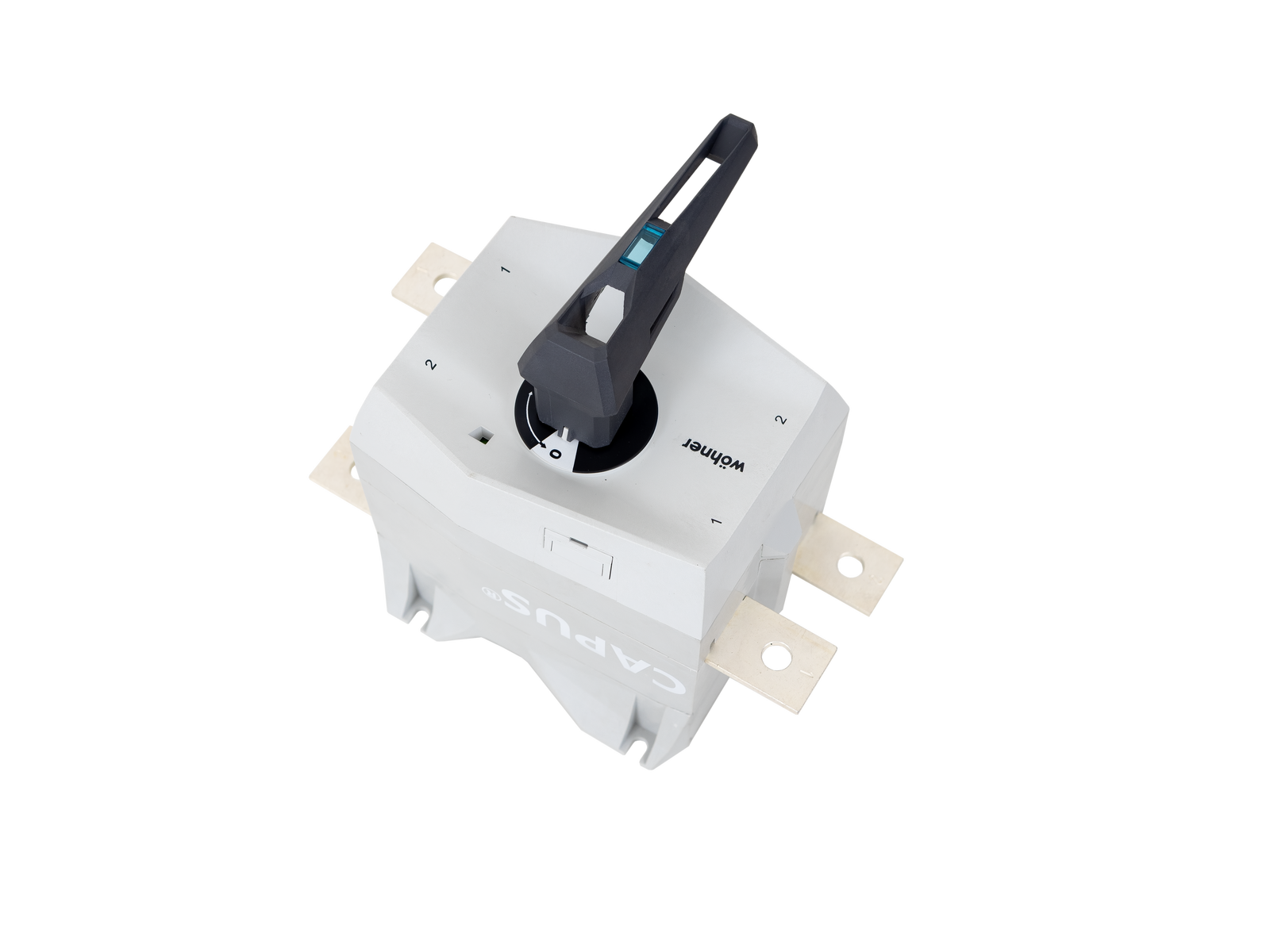

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 23051 000AD

CAPUS Panel

выключатель-разъединитель нагрузки 2-полюсный

screw M10

400 A

UL version

for mounting plate

coming soon

Система

Panel

Группа продуктов 14
Подгруппа 07
Кол-во 1
EAN 4021267230517
ECLASS 14.0 27371403
ETIM 5.0 EC000216
ETIM 8.0 EC000216
ETIM 10.0 EC000216

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020

UL98B

Сертификация

UL , CCC

номер типа: CP-PV-1500/400

Тип EAC: LTS

naming acc. to UL: open type switch, manual, for use in photovoltaic systems

Технические данные

Типоразмер: 1
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020
Электрические данные
номинальное напряжение изоляции U i DC: 1500 В
номинальная включающая способность: 10 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 7,0 Вт.

(The power dissipation at full load would be 11,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
min. permitted operation temperature -25°C
max. permitted operation temperature 50°C
Gebrauchskategorien siehe Datenblatt (unter Downloads)
Подробности UL
Стандарты
UL98B
Электрические данные UL
номинальный ток (UL): 400 A
номинальное напряжение (UL) DC: 1500 В
SCCR unprotected max.: 10 кА
SCCR protected max.: 40 кА
Механические данные
Ш x В x Г: 121 x 151 x 158
Вес: 305,0 kg/100
Полюсность: 2-пол.
Mounting: for mounting plate
степень защиты: IP20
вертикальное монтажное положение: Yes
горизонтальное положение установки: Yes
Особенности клеммной техники
screw connection
M10
max. cross-section UL: 1 1/4" x 1/4"
крутящий момент (UL): 177 lb-in
Свойства материала
halogen-free: Yes

all poles switched at the same time

Application notes

device is supplied without handle

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| Product Sheet

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft

Принадлежности

covers

23961 000AD
крышка подсоединительного отсека, сверху / снизу
для защиты всех клемм с одной стороны устройства, прозрачный цвет
for 2P
для: Capus DC Switch
coming soon
More

further accessories

23962 000A
контрольный контакт
1 НЗ + 1 НО, с наконечниками 6,3 х 0,8
для: Capus DC Switch
coming soon
More

23964 000AD
direct rotary handle, graphite grey
для: Capus DC Switch
НОВЫЙ
More

33913 000
Стержень, длина 490 мм
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
More

33912 000
Стержень, длина 290 мм
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
More

23965 000A
rotary handle for door coupling drive, black
black, with handle
door interlock can be activated, for padlocks
для: Capus DC Switch
НОВЫЙ
More
