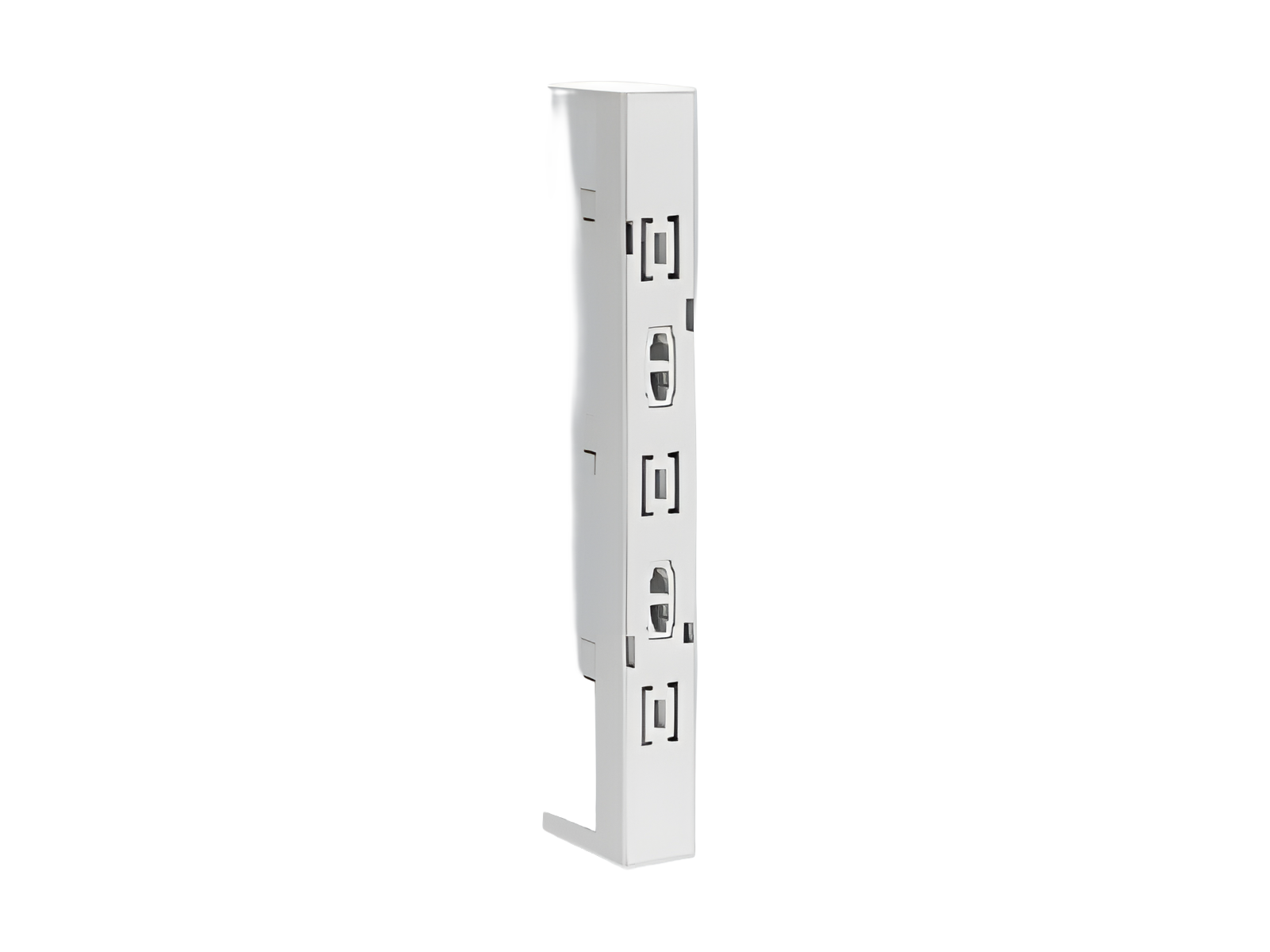

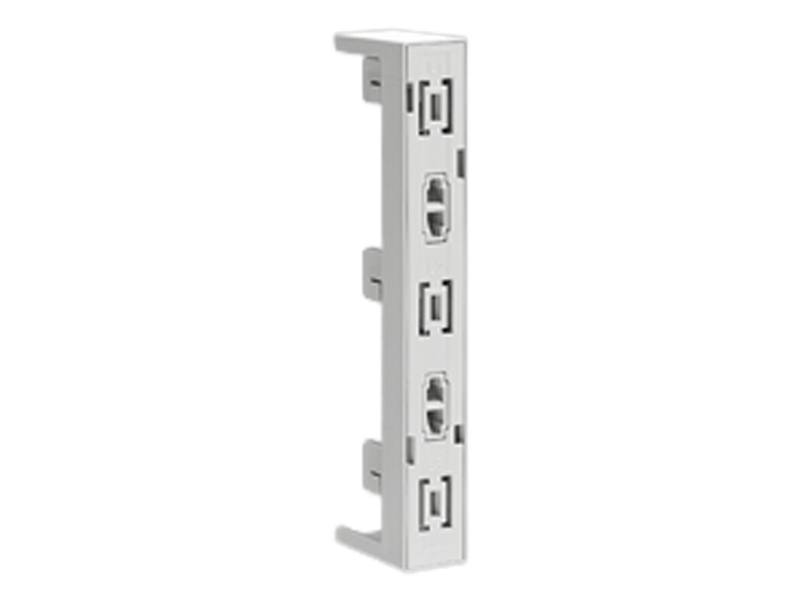

Принадлежность для адаптера 25А (36114)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 36114 000B

EQUES^®60Classic

Принадлежность для адаптера 25А

Основание шинного адаптера

с CrossLink® соединением

Система

60Classic

Группа продуктов	05
Подгруппа	58

Кол-во	1
EAN	4021267361143

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Сертификация

Стандарты

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

Сертификация

UL , Atex

for UL feeder circuits >250V

номер типа: MCC-60

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Type-Examination Certificate: PTB13AT3001

Технические данные

Подробности IEC
Стандарты
EN 60947-1:2015 EN 60947-4-2:2012 EN 61439-1:2012 EN 50581:2012 EN ISO 13849-1:2015

Электрические данные IEC
Номинальный ток (IEC):	25 A
номинальное напряжение (IEC) AC:	690 В

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,2 Вт.

(The power dissipation at full load would be 0,3 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:

725 В

Подробности UL
Стандарты
UL 60947-1

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	12.5 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

SCCR unprotected max.:	6 кА
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	50 кА
	with JDDZ fuse Class CC 20 A / 600 V AC

Механические данные
Ш x В x Г:	22.5 x 200 x 42
Вес:	11,0 kg/100
Полюсность:	3-пол.

Application notes


determined by main product


for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

36261 000A
MOTUS^®C14 60Classic Connect Plus
electronic motor starter, 3-pole or 1-pole switchable
0,1 - 6,6 A прямой и реверсивный пускатель
с IO-Link, с дисплеем
More

36257 000A
MOTUS^®C14 60Classic Connect Plus
electronic motor starter, 3-pole or 1-pole switchable
0,1 - 2,6 A прямой и реверсивный пускатель
с IO-Link, с дисплеем
More

36105 000B
MOTUS^®60Classic
Гибридный пускатель двигателя
0,18 - 2,4 A прямой и реверсивный пускатель / для резистивных нагрузок 0,18 - 2,4 A
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

36108 000B
MOTUS^®60Classic
Гибридный пускатель двигателя
1,5 - 6,5 A прямой и реверсивный пускатель / для резистивных нагрузок 1,5 - 9,0 A
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

36102 000B
MOTUS^®60Classic
Гибридный пускатель двигателя
0,075 - 0,6 A прямой и реверсивный пускатель / для резистивных нагрузок 0,075 - 0,6 A
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

36125 000A
MOTUS^®60Classic
Гибридный пускатель двигателя
0,18 - 3,0 A прямой и реверсивный пускатель / для резистивных нагрузок 0,18 - 3,0 A
с IO-Link
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
phase-out product
More

36128 000A
MOTUS^®60Classic
Гибридный пускатель двигателя
1,5 - 7,0 A прямой и реверсивный пускатель / для резистивных нагрузок 1,5 - 9,0 A
с IO-Link
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
phase-out product
More

https://pim.woehner.de/RU/DE/1000237070

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
