adaptador de barramento sobressalente 25 A (36114)

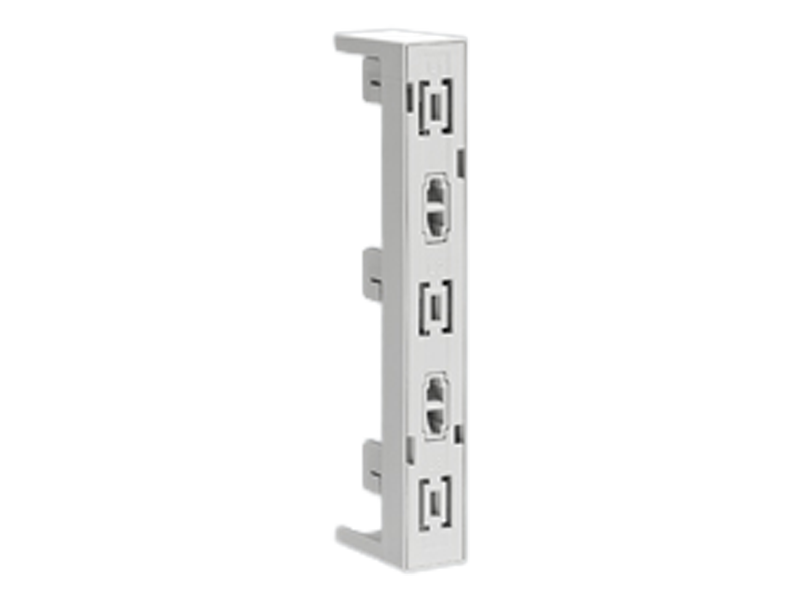

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 36114 000B

EQUES®60Classic

adaptador de barramento sobressalente 25 A

base adaptadora para barramento

com interface CrossLink®

Sistema

60Classic

Grupo de produto 05
Subgroup 58
Unidade por pacote 1
EAN 4021267361143
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Aprovações

Standards

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

Approvals

UL , Atex

for UL feeder circuits >250V

Número de tipo: MCC-60

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

Aprovação CCC: no certification required

Type-Examination Certificate: PTB13AT3001

Dados técnicos

Dados IEC
Standards
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
Dados elétricos IEC
Corrente de medição (IEC): 25 A
Tensão de medição (IEC) AC: 690 V

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,2 W.

(A dissipação de energia em sua carga máxima seria 0,3 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 725 V
Dados UL
Standards
UL 60947-1
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 12.5 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class CC 20 A / 600 V AC
Dados mecânicos
L x A x P: 22.5 x 200 x 42
Peso: 11,0 kg/100
Polaridade: 3 polos

Instruções de Aplicação

determined by main product

for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

36261 000A
MOTUS®C14 60Classic Connect Plus
partida eletrônica de motor, comutável 3 polos ou 1 polo
partida direta e reversa 0,1 - 6,6 A
com interface IO-Link, com display
Mais

36257 000A
MOTUS®C14 60Classic Connect Plus
partida eletrônica de motor, comutável 3 polos ou 1 polo
partida direta e reversa 0,1 - 2,6 A
com interface IO-Link, com display
Mais

36105 000B
MOTUS®60Classic
partida híbrida de motor, 3 polos
partida direta e reversa 0,18 - 2,4 A / interruptor para cargas resistivas 0,18 - 2,4 A
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

36108 000B
MOTUS®60Classic
partida híbrida de motor, 3 polos
partida direta e reversa 1,5 - 6,5 A / interruptor para cargas resistivas 1,5 - 9,0 A
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

36102 000B
MOTUS®60Classic
partida híbrida de motor, 3 polos
partida direta e reversa 0,075 - 0,6 A / interruptor para cargas resistivas 0,075 - 0,6 A
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

36125 000A
MOTUS®60Classic
partida híbrida de motor, 3 polos
partida direta e reversa 0,18 - 3,0 A / interruptor para cargas resistivas 0,18 - 3,0 A
com interface IO-Link
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
phase-out product
Mais

36128 000A
MOTUS®60Classic
partida híbrida de motor, 3 polos
partida direta e reversa 1,5 - 7,0 A / interruptor para cargas resistivas 1,5 - 9,0 A
com interface IO-Link
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
phase-out product
Mais
