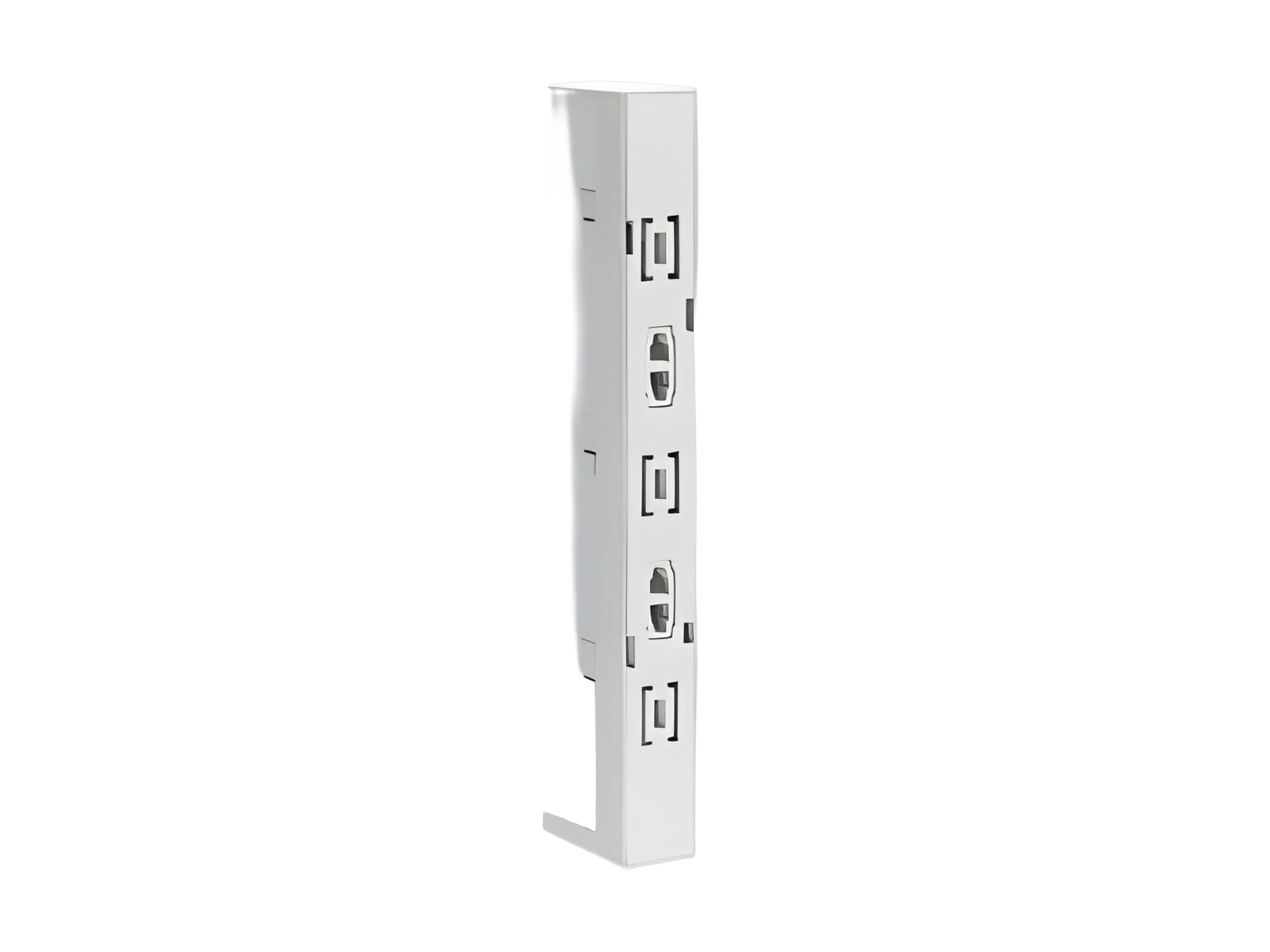

adaptateur 25 A de remplacement pour jeu de barres (36114)

The picture may show a similar product.

Description

Référence 36114000B

EQUES®60Classic

adaptateur 25 A de remplacement pour jeu de barres

base pour adaptateur pour jeu de barres

avec interface CrossLink®

Système

60Classic

Groupe de produits 05
Sous-groupe 58
Dimensions de l'emballage 1
EAN 4021267361143
catalog page 2020 : 3.16
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Homologations

Normes

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

Approbations

UL , EAC , Atex

for UL feeder circuits >250V

Type: MCC-60

EAC Type: EQ

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

Homologation CCC: no certification required

Type-Examination Certificate: PTB13AT3001

Données techniques

Details IEC
Normes
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
Electrical data IEC
Courant assigné (IEC): 25 A
Tension assignée (IEC) CA: 690 V
short-circuit withstandability: determined by main product

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,2 W.

(The power dissipation at full load would be 0,3 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 725 V
Details UL
Normes
UL 60947-1
for UL feeder circuits >250V
Electrical data UL
rated current (UL): 12.5 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class CC 20 A / 600 V AC
Charactéristiques mécaniques
L x H x P: 22.5 x 200 x 42
Poids: 11,0 kg/100
Pôles: 3 pôles

Links

Article master data, overviews and prices

Calcul de la plus-value métal

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Dessin d’encmbrement

| Déclaration de conformité UE

| Declaration of conformity UKCA

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

36261000A
MOTUS®C14 60Classic Connect Plus
démarreur moteur electronique, commutable en tripolaire ou 1 pôle
démareur direct inverse de 0,1 - 6,6 A
avec interface IO-Link et écran
Nouveau
Plus

36257000A
MOTUS®C14 60Classic Connect Plus
démarreur moteur electronique, commutable en tripolaire ou 1 pôle
démareur direct inverse de 0,1 - 2,6 A
avec interface IO-Link et écran
Nouveau
Plus

36105000B
MOTUS®60Classic
démarreur moteur hybride 3 pôles
démareur direct inverse de 0,18 - 2,4 A / contacteur de charge résistive de 0,18 - 2,4 A
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

36108000B
MOTUS®60Classic
démarreur moteur hybride 3 pôles
démareur direct inverse de 1,5 - 6,5 A / contacteur de charge résistive de 1,5 - 9 A
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

36102000B
MOTUS®60Classic
démarreur moteur hybride 3 pôles
démareur direct inverse de 0,075 - 0,6 A / contacteur de charge résistive de 0,075- 0,6 A
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

36125000A
MOTUS®60Classic
démarreur moteur hybride 3 pôles
démareur direct inverse de 0,18 - 3 A / contacteur de charge résistive de 0,18 - 3 A
avec module IO-Link et technologie CrossLink®
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Nouveau
Plus

36128000A
MOTUS®60Classic
démarreur moteur hybride 3 pôles
démareur direct inverse de 1,5 - 7,0 A / contacteur de charge résistive de 1,5 - 9,0 A
avec module IO-Link et technologie CrossLink®
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Nouveau
Plus
