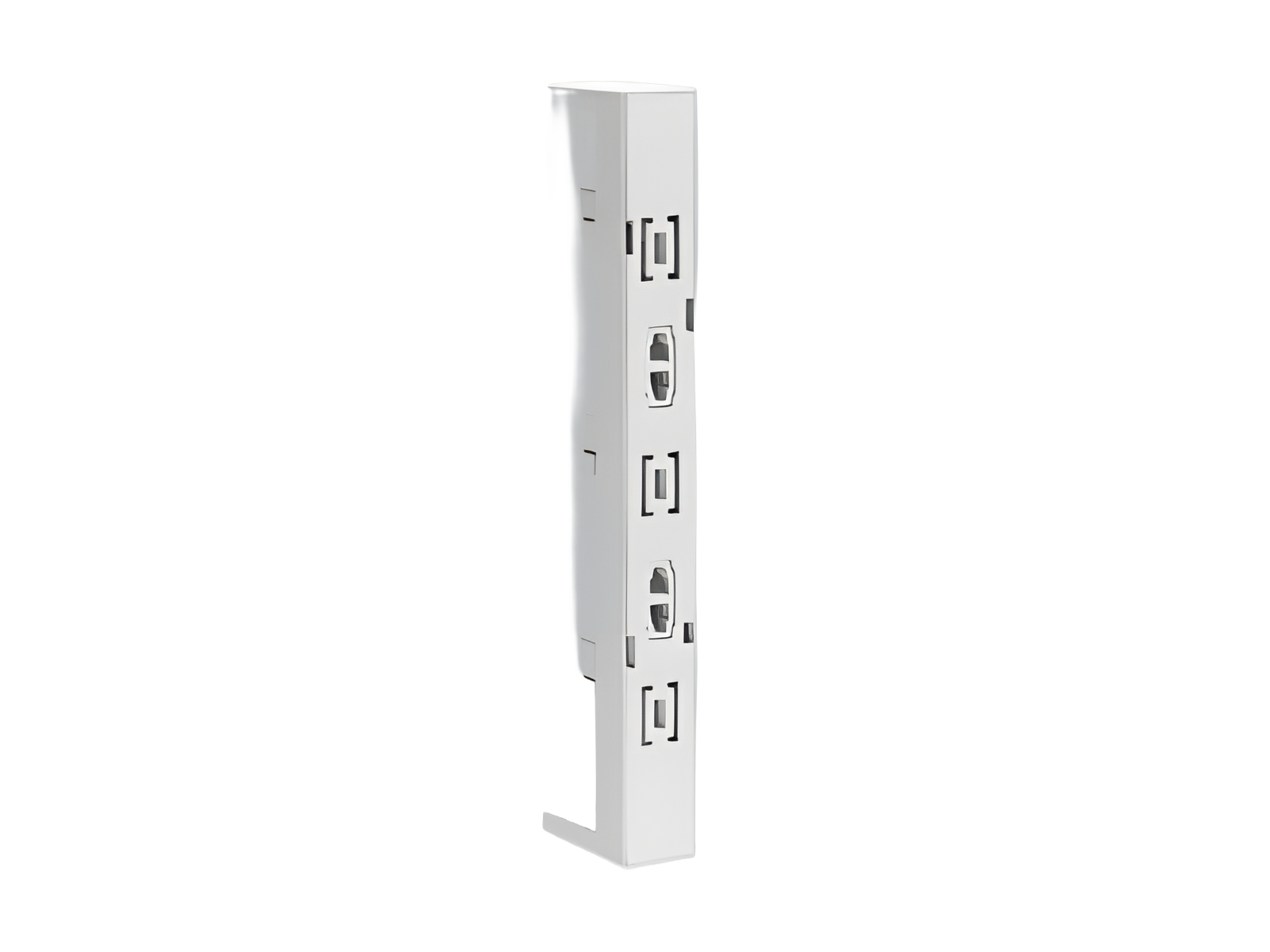

备件母线转接器 25 A (36114)

The picture may show a similar product.

说明

订货号 36114000B

EQUES^®60Classic

备件母线转接器 25 A

母线转接器，底座采用

带 CrossLink® 接口

系统

60Classic

产品组	05
分组	58

包装件数	1
EAN	4021267361143

产品手册页码

2020 : 3.16

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

认证

标准

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

认证许可

UL , EAC , Atex

for UL feeder circuits >250V

型号: MCC-60

EAC Type: EQ

UL 文件: E360470, UL 类别 (适用美国) : NLDX https://www.ul.com

UL 文件: E360470, UL 类别 (适用加拿大) : NLDX7 https://www.ul.com

CCC 认证: 无需强制认证

Type-Examination Certificate: PTB13AT3001

产品信息

Details IEC
标准
EN 60947-1:2015 EN 60947-4-2:2012 EN 61439-1:2012 EN 50581:2012 EN ISO 13849-1:2015

Electrical data IEC
额定电流（IEC）:	25 A
额定电压（IEC）AC:	690 V

短路稳定性:

由主产品决定

功率输出:

The power dissipation at a typical load of 80 % results to 0.2 W.

(The power dissipation at full load would be 0.3 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC AC:

725 V

Details UL
标准
UL 60947-1

for UL feeder circuits >250V

Electrical data UL
额定电流 (UL):	12.5 A
额定电压 (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	6 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	50 kA
	with JDDZ fuse Class CC 20 A / 600 V AC

机械数值
宽 x 高 x 厚:	22.5 x 200 x 42
重量:	11.0 kg/100
极数:	3线

链接

Article master data, overviews and prices

下载

| Declaration of conformity UKCA

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)
