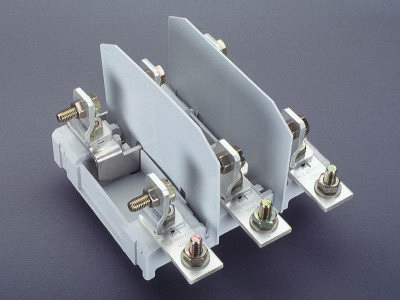

Держатель полупроводниковых предохранителей для установки на шины (03518)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 03518 000

QUADRON^®60Classic

Держатель полупроводниковых предохранителей для установки на шины

Подключение снизу, шаг 110 мм

Типоразмер 2 / 3 полюса

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

больше не доступный

Система

60Classic

Группа продуктов	10
Подгруппа	59

Кол-во	1
EAN	4021267035181

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Технические данные

для предохранителей размера:	NH 2
предохранители в соответствии со стандартом:	IEC / HD 60269-2

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Электрические данные IEC
Номинальный ток (IEC):	400 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение (IEC) DC:

440 В

номинальное импульсное напряжение U _imp:

6 kV

устойчивость к короткому замыканию при защите предохранителями:

50 кА

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	800 В
макс. напряжение IEC DC:	800 В

for fuse links DIN 43653 size 1 -3, gauge 110,

Механические данные
Ш x В x Г:	187 x 210 x 145
Вес:	239,7 kg/100
Полюсность:	3-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10 и профильные шины

Type of fastening: hook clips
connection of lines screw:
screw connection M10, 18 - 22Nm torque,
fastening of the fuse links:
screw M10, 12 - 14Nm torque

Особенности клеммной техники
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
