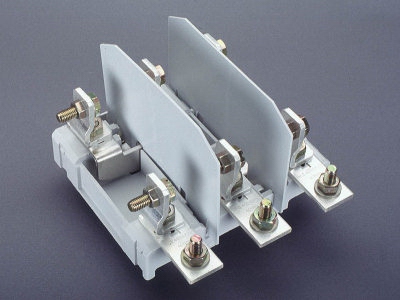

The picture may show a similar product.
订货号 03518 000
QUADRON®60Classic
母线式熔断器底座，适用半导体保护熔断体
下端出线，尺寸 110 mm
尺寸 2 / 3极
适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线
不再供货
系统
60Classic
| 产品组 | 10 |
分组 |
59 |
| 包装件数 | 1 |
| EAN | 4021267035181 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC000067 |
| ETIM 5.0 | EC000067 |
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
| for fuse links size: | NH 2 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| Details IEC | |
| 标准 | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Electrical data IEC | |
| 端部供电（IEC）: | 400 A |
| 额定电压（IEC）AC: | 690 V |
| 额定电压 （IEC） DC: | 440 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
| 带熔断器时的分断能力: | 50 kA |
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 800 V |
| 最大电压 IEC DC: | 800 V |
| 适用熔断器 DIN 43653 尺寸1 - 3, 内径 110, |
| 机械数值 | |
| 宽 x 高 x 厚: | 187 x 210 x 145 |
| 重量: | 239.7 kg/100 |
| 极数: | 3 极 |
| 适用母线: | 12, 15, 20, 25, 30 x 5, 10 和异型母线 |
固定方式: 挂钩端子
导线连接螺钉:
螺钉连接 M10, 18 - 22 Nm 扭力矩,
熔断丝固定:
螺钉M10, 12 - 14 Nm 扭力矩
| 连接端 | |
| Not suitable for aluminium cables ! |
| Not suitable for aluminium cables ! | |
