portafusibles sobre barras para fusibles semiconductores (03518)

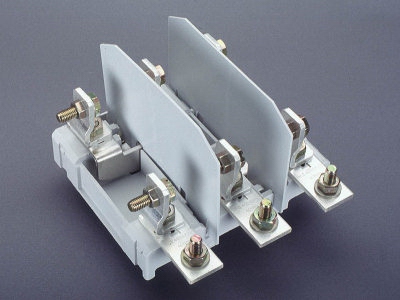

La imagen puede mostrar un producto similar.

Descripción

Part No.: 03518 000

QUADRON^®60Classic

portafusibles sobre barras para fusibles semiconductores

salida hacia abajo, calibre 110 mm

talla 2/3P

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

no longer available

sistema

60Classic

grupo de producto	10
subgrupo	59

embalaje	1
EAN	4021267035181

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Datos técnicos

para fusibles de tamaño:	NH 2
fusibles según norma:	IEC / HD 60269-2

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

datos electricos IEC
intensidad de corriente nominal (IEC):	400 A
tensión nominal (IEC) AC:	690 V

tensión nominal (IEC) DC:

440 V

tensión de pico Uimp:

6 kV

corriente de cortocircuito cuando se protege por fusibles:

50 kA

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	800 V
tensión máxima (IEC) DC:	800 V

for fuse links DIN 43653 size 1 -3, gauge 110,

datos mecánicos
An x A x P:	187 x 210 x 145
peso:	239,7 kg/100
Polaridad:	3 polos
para barras:	12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

Type of fastening: hook clips
connection of lines screw:
screw connection M10, 18 - 22Nm torque,
fastening of the fuse links:
screw M10, 12 - 14Nm torque
