embase de fusible montée sur rail pour fusibles semi-conducteurs (03518)

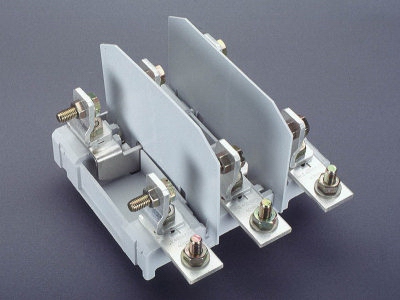

The picture may show a similar product.

Description

Référence 03518 000

QUADRON^®60Classic

embase de fusible montée sur rail pour fusibles semi-conducteurs

sortie vers le bas, calibrage 110 mm

taille 2 / 3P

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Plus disponible

Système

60Classic

Groupe de produits	10
Sous-groupe	59

Dimensions de l'emballage	1
EAN	4021267035181

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Données techniques

for fuse links size:	NH 2
fuse links acc. to standard:	IEC / HD 60269-2

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
Courant assigné (IEC):	400 A
Tension assignée (IEC) CA:	690 V

Tension assignée (IEC) CC:

440 V

Tension assignée de tenue aux chocs Uimp:

6 kV

short-circuit strength when protected by fuses:

50 kA

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	800 V
Tension maximale IEC CC:	800 V

for fuse links DIN 43653 size 1 -3, gauge 110,

Charactéristiques mécaniques
L x H x P:	187 x 210 x 145
Poids:	239,7 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

Type of fastening: hook clips
connection of lines screw:
screw connection M10, 18 - 22Nm torque,
fastening of the fuse links:
screw M10, 12 - 14Nm torque
