base fusível para montagem em barramento pra fusíveis semicondutores (03518)

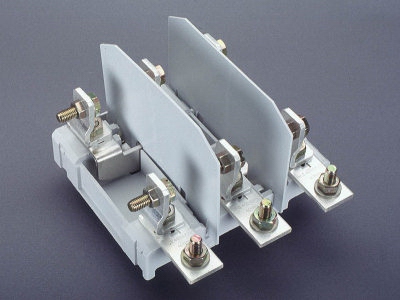

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 03518 000

QUADRON^®60Classic

base fusível para montagem em barramento pra fusíveis semicondutores

toques para baixo, calibrador 110 mm

tamanho 2 / 3P

para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

no longer available

Sistema

60Classic

Grupo de produto	10
Subgroup	59

Unidade por pacote	1
EAN	4021267035181

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Dados técnicos

for fuse links size:	NH 2
fuse links acc. to standard:	IEC / HD 60269-2

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Dados elétricos IEC
Corrente de medição (IEC):	400 A
Tensão de medição (IEC) AC:	690 V

Tensão de medição (IEC) DC:

440 V

Tensão suportável nominal de impulso Uimp:

6 kV

short-circuit strength when protected by fuses:

50 kA

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	800 V
tensão máxima IEC DC:	800 V

for fuse links DIN 43653 size 1 -3, gauge 110,

Dados mecânicos
L x A x P:	187 x 210 x 145
Peso:	239,7 kg/100
Polaridade:	3 polos
para barramentos:	12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Type of fastening: hook clips
connection of lines screw:
screw connection M10, 18 - 22Nm torque,
fastening of the fuse links:
screw M10, 12 - 14Nm torque
