Value Added Services

IP20 защитная крышка (передняя) (32702)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32702000A

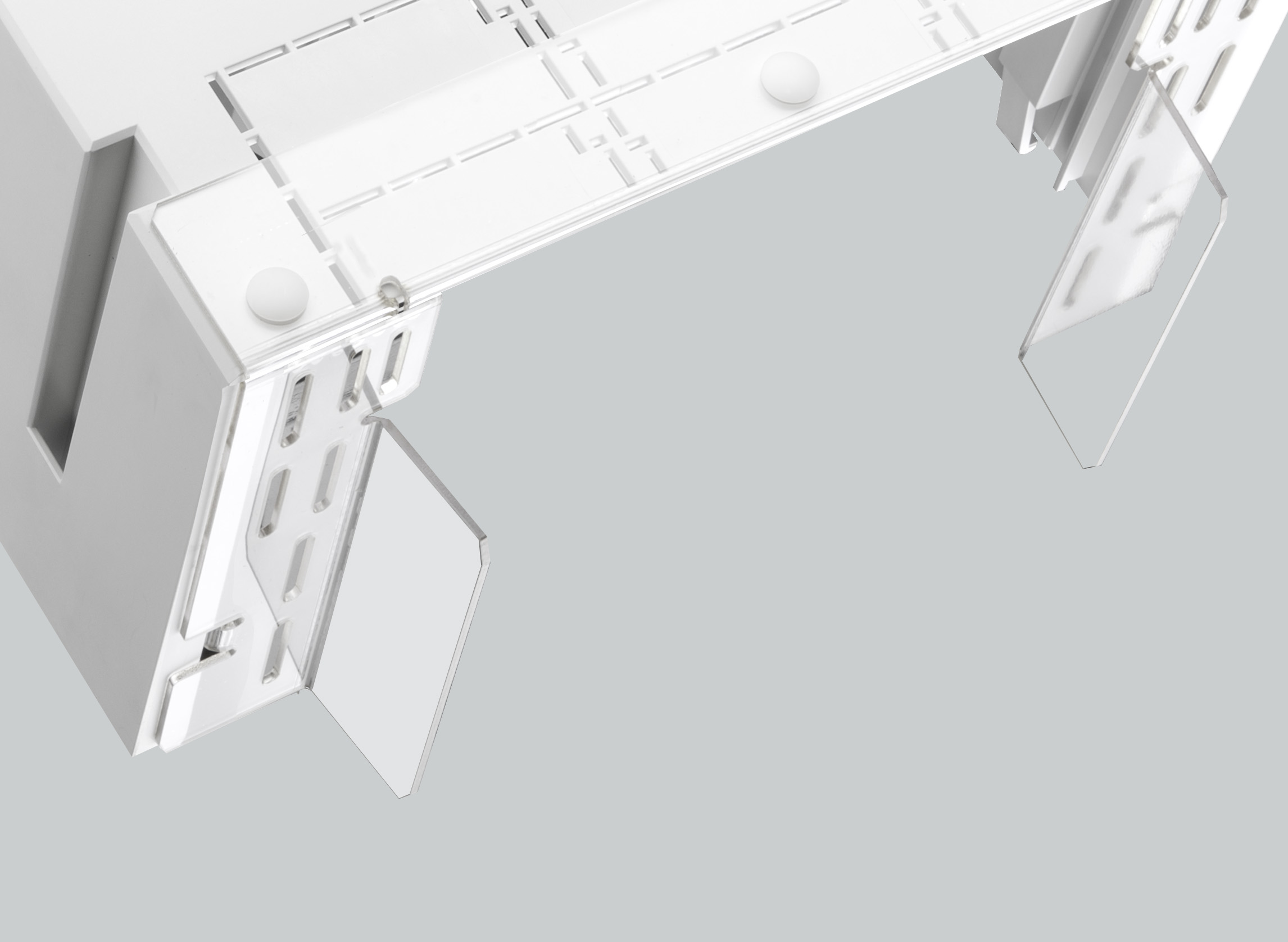

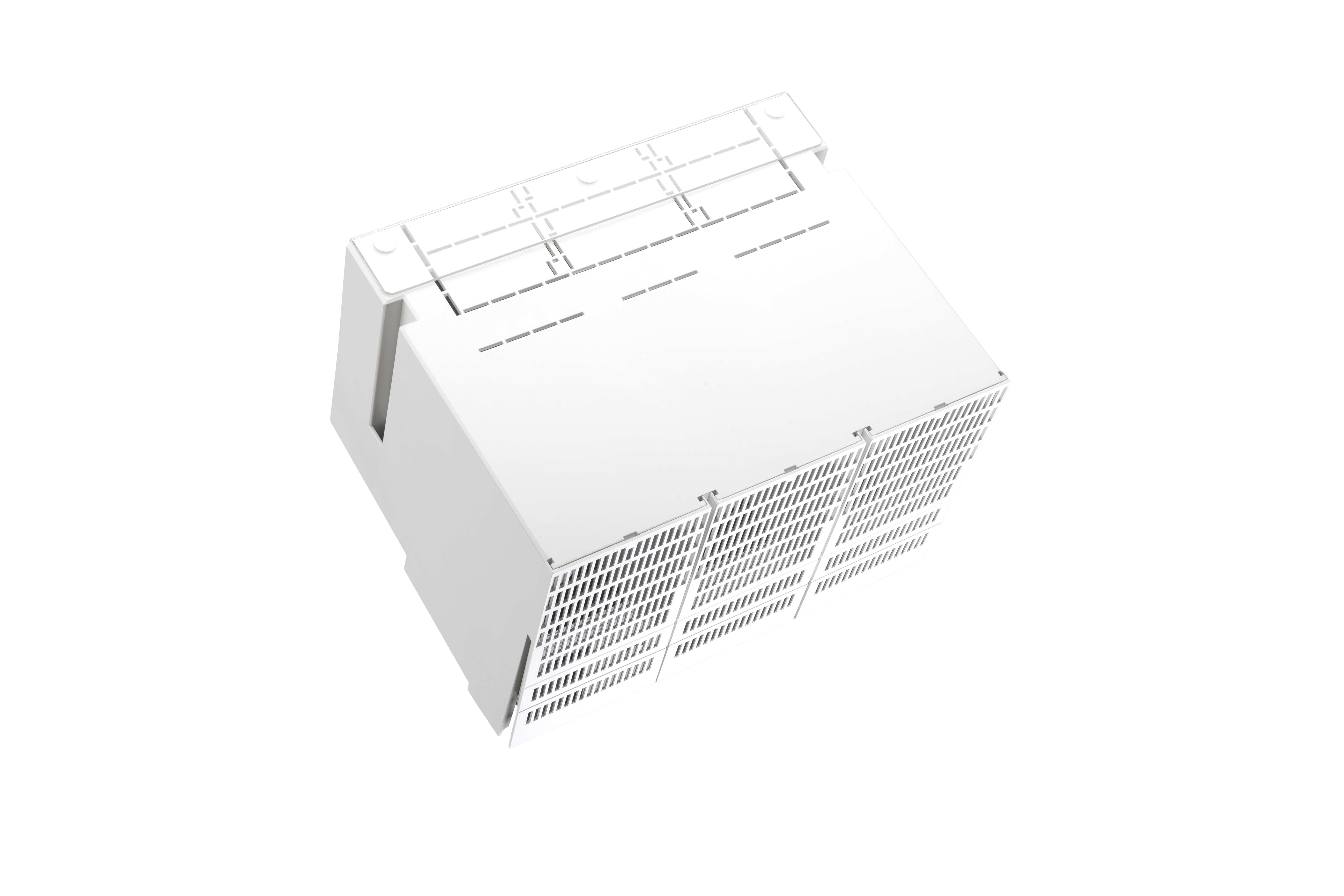

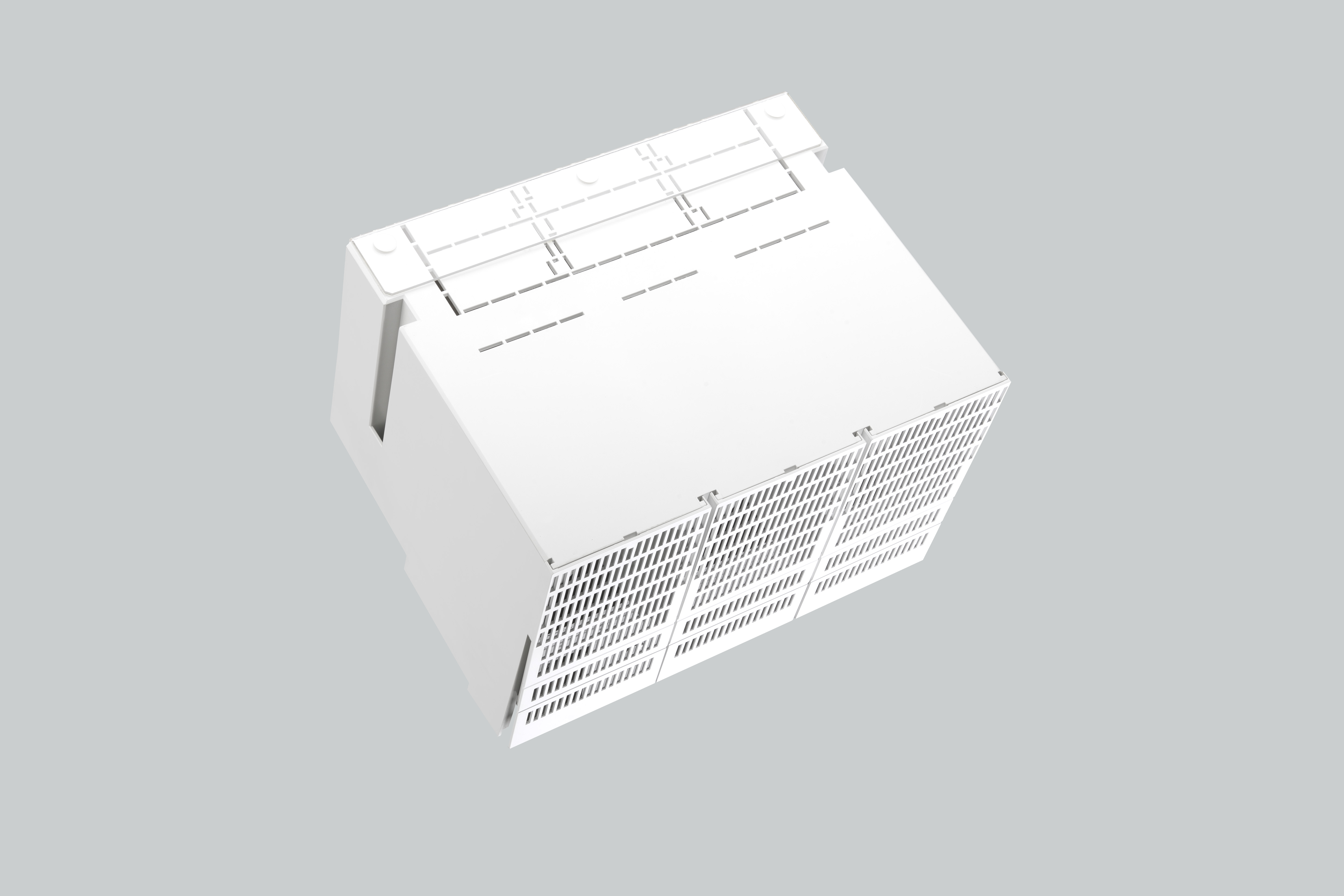

IP20 защитная крышка (передняя)

вкл. 3 верхние крышки

Ширина 300 мм

для Schneider Electric NS630B, NS800, NS1000, NS1250, NS1600

Система

185Power

Группа продуктов	05
Подгруппа	57

Кол-во	1
EAN	4021267327026

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 61439-1:2020

номер типа: C185-E

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Механические данные
Ш x В x Г:	297 x 232 x 194
Вес:	122,8 kg/100
Полюсность:	3-пол.

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Принадлежности

32704000A
Защитная крышка для IP20 (установка сзади)
Для всех адаптеров
More

Использование

32756000A
EQUES^®185Power
Шинный адаптер 1450 A
300 x 652, подсоединение сверху, зажим хомутом
для: Schneider Electric Compact NS1600, ComPacT NS1600
для шин: 30, 40, 60, 80, 100, 120 x 10
More

32757000A
EQUES^®185Power
Шинный адаптер 1250 A
300 x 652, подсоединение сверху, зажим хомутом
для: Schneider Electric Compact NS1250, ComPacT NS1250
для шин: 30, 40, 60, 80, 100, 120 x 10
More

32775000A
EQUES^®185Power
Шинный адаптер 1400 A
300 x 652, подсоединение сверху/снизу, зажим винтовой
для: Schneider Electric Compact NS1600, ComPacT NS 1600
для шин: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
More

32776000A
EQUES^®185Power
Шинный адаптер 1200 A
300 x 652, подсоединение сверху/снизу, зажим винтовой
для: Schneider Electric Compact NS1250, ComPacT NS1250
для шин: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
More

32734000A
EQUES^®185Power
Шинный адаптер 1400 A
300 x 652, подсоединение снизу, зажим хомутом
для: Schneider Electric Compact NS1600, ComPacT NS1600
для шин: 30, 40, 60, 80, 100, 120 x 10
More

32720000A
EQUES^®185Power
Шинный адаптер 1400 A
300 x 652, подсоединение снизу, зажим винтовой, чередование фаз
для: Schneider Electric Compact NS1600, ComPacT NS1600
для шин: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
More

32719000A
EQUES^®185Power
Шинный адаптер 1200 A
300 x 652, подсоединение снизу, зажим хомутом, изменена фаза
для: Schneider Electric Compact NS1250, ComPacT NS1250
для шин: 30, 40, 60, 80, 100, 120 x 10
More

32721000A
EQUES^®185Power
Шинный адаптер 1200 A
300 x 652, подсоединение снизу, зажим винтовой, изменена фаза
для: Schneider Electric Compact NS1250, ComPacT NS1250
для шин: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
More

32737000A
EQUES^®185Power
Шинный адаптер 1200 A
300 x 652, подсоединение снизу, зажим хомутом
для: Schneider Electric Compact NS1250, ComPacT NS1250
для шин: 30, 40, 60, 80, 100, 120 x 10
More

32718000A
EQUES^®185Power
Шинный адаптер 1400 A
300 x 652, подсоединение снизу, зажим хомутом, изменена фаза
для: Schneider Electric Compact NS1600, ComPacT NS1600
для шин: 30, 40, 60, 80, 100, 120 x 10
More

32758000A
EQUES^®185Power
Шинный адаптер 1000 A
300 x 652, подсоединение сверху, зажим хомутом
для: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
для шин: 30, 40, 60, 80, 100, 120 x 10
More

32777000A
EQUES^®185Power
Шинный адаптер 900 A
300 x 652, подсоединение сверху/снизу, зажим винтовой
для: Schneider Electric Compact NS630B, NS800, NS1000, CompPacT NS800, NS1000
для шин: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
More

32747000A
EQUES^®185Power
Шинный адаптер 900 A
300 x 652, подсоединение снизу, зажим хомутом
для: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
для шин: 30, 40, 60, 80, 100, 120 x 10
More

https://pim.woehner.de/RU/DE/1000174141

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
