in-line fuse switch-disconnector 910 A

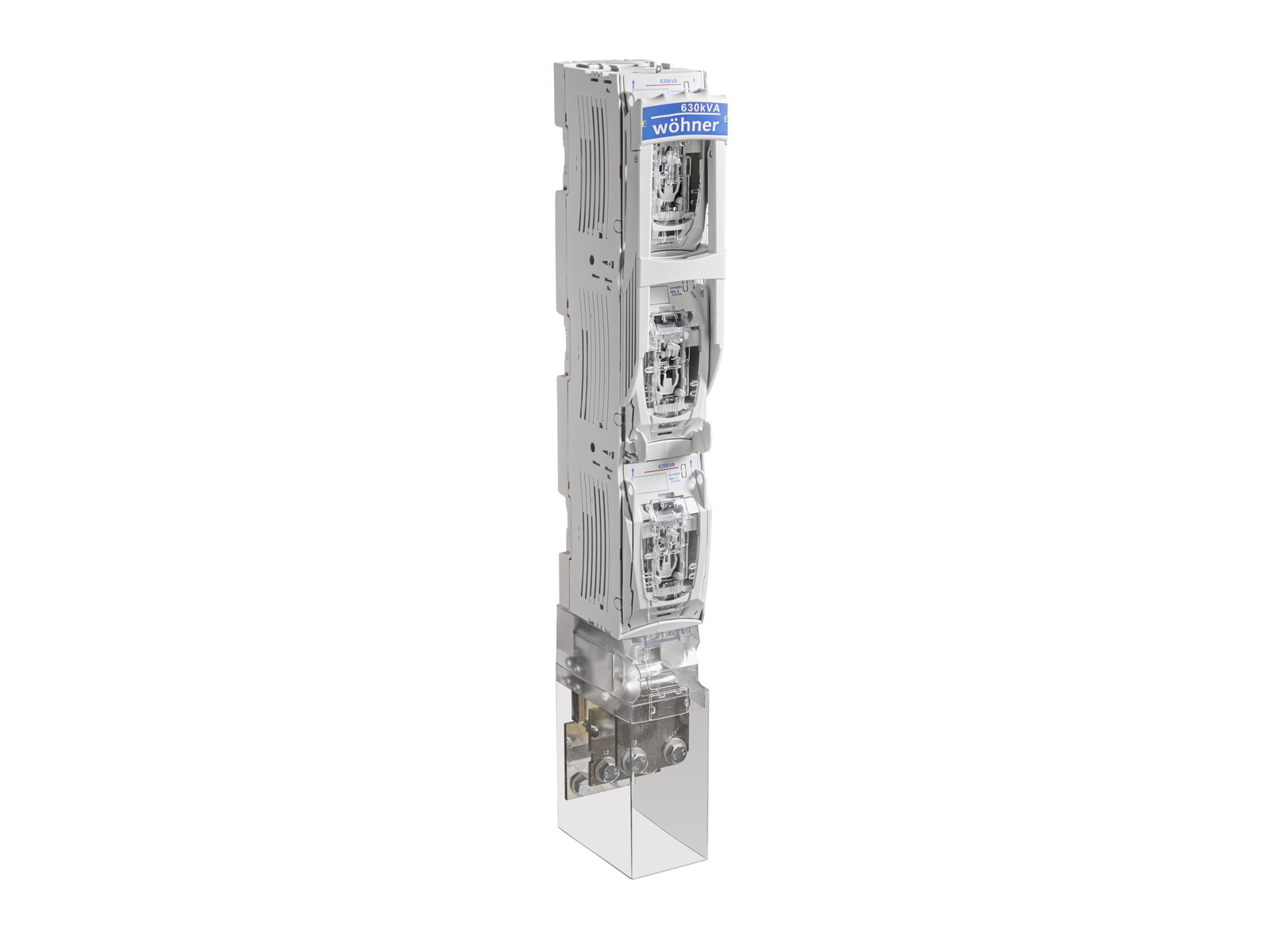

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33029 000A

QUADRON 185Power

in-line fuse switch-disconnector 910 A

size 3, 3-pole switchable

200 mm width connection

для шин 80, 100, 120 x 10

coming soon

Система

185Power

Группа продуктов	12
Подгруппа	55

Кол-во	1
EAN	4021267330293

ECLASS 14.0	27142108
ETIM 5.0	EC001046
ETIM 8.0	EC001046
ETIM 10.0	EC001046

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

номер типа: QA185-910/3-WI

Технические данные

для предохранителей размера:	NH 3
предохранители в соответствии со стандартом:	IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки:	48 W

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	910 A
номинальное напряжение (IEC) AC:	400 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	12 kV

Катагория применения AC:

AC-22B (400 V / 910 A)

cond. short-circuit current with fuses (AC):	50 kA / 400 V (910 A)
одобрено с плавкими вставками рабочего класса:	gTr
номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:	50 кА
I_cw approved with:	Trennmesser
устойчивость к короткому замыканию при защите предохранителями:	50 кА

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

min. permitted operation temperature	-25°C
max. permitted operation temperature	55°C

Механические данные
Ш x В x Г:	99 x 779 x 175
Вес:	870,0 kg/100
Полюсность:	3-пол.
для шин:	80, 100, 120 x 10

трансформатор тока может быть установлен в устройство:	nein
трансформатор тока может быть установлен в ТТ модуль:	nein
фронтальная степень защиты:	IP30

вертикальное монтажное положение:

Yes

Свойства материала
halogen-free:	Yes

Application notes


допустимая мощность рассеивания плавкой вставки:	48 W

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| декларация соответствия ЕС

| Описание продукта (PDF) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft

https://pim.woehner.de/RU/DE/1000311915
