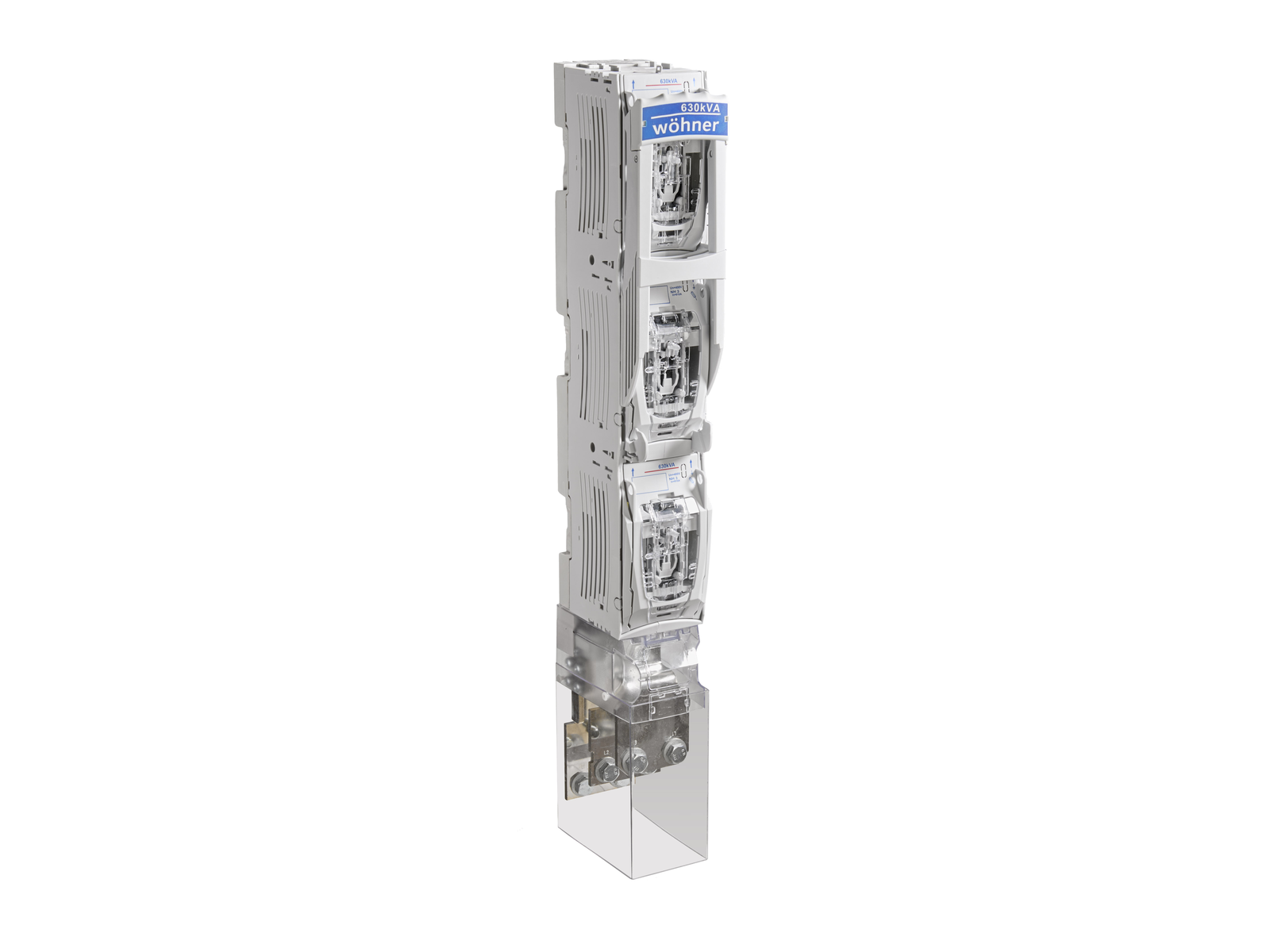

interruptor-seccionador fusible vertical, 910 A

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33029 000A

QUADRON 185Power

interruptor-seccionador fusible vertical, 910 A

size 3, 3-pole switchable

Conexión de 200 mm de ancho

para barras 80, 100, 120 x 10

disponible en breve

sistema

185Power

grupo de producto 12
subgrupo 55
embalaje 1
EAN 4021267330293
ECLASS 14.0 27142108
ETIM 5.0 EC001046
ETIM 8.0 EC001046
ETIM 10.0 EC001046

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

tipo: QA185-910/3-WI

Datos técnicos

para fusibles de tamaño: NH 3
fusibles según norma: IEC / HD 60269-2
potencia disipada del fusible permitida: 48 W
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 910 A
tensión nominal (IEC) AC: 400 V
tensión nominal de aislamiento Ui AC: 1000 V
tensión de pico Uimp: 12 kV
Utilisation category AC (IEC 60947-3) : AC-22B (400 V / 910 A)
corriente de cortocircuito condicional con fusibles (AC): 50 kA / 400 V (910 A)
aprobado con fusibles de característica: gTr
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.: 50 kA
Icw approved with: Trennmesser
corriente de cortocircuito cuando se protege por fusibles: 50 kA
datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
min. permitted operation temperature -25°C
max. permitted operation temperature 55°C
datos mecánicos
An x A x P: 99 x 779 x 175
peso: 870,0 kg/100
Polaridad: 3 polos
para barras: 80, 100, 120 x 10
el transformador de corriente puede ser integrado en el aparato: nein
el transformador de corriente puede ser integrado en el módulo de transformador: nein
grado de protección frontal: IP30
instalación vertical: Yes
cualidad de materiales
halogen-free: Yes

Application notes

potencia disipada del fusible permitida: 48 W
