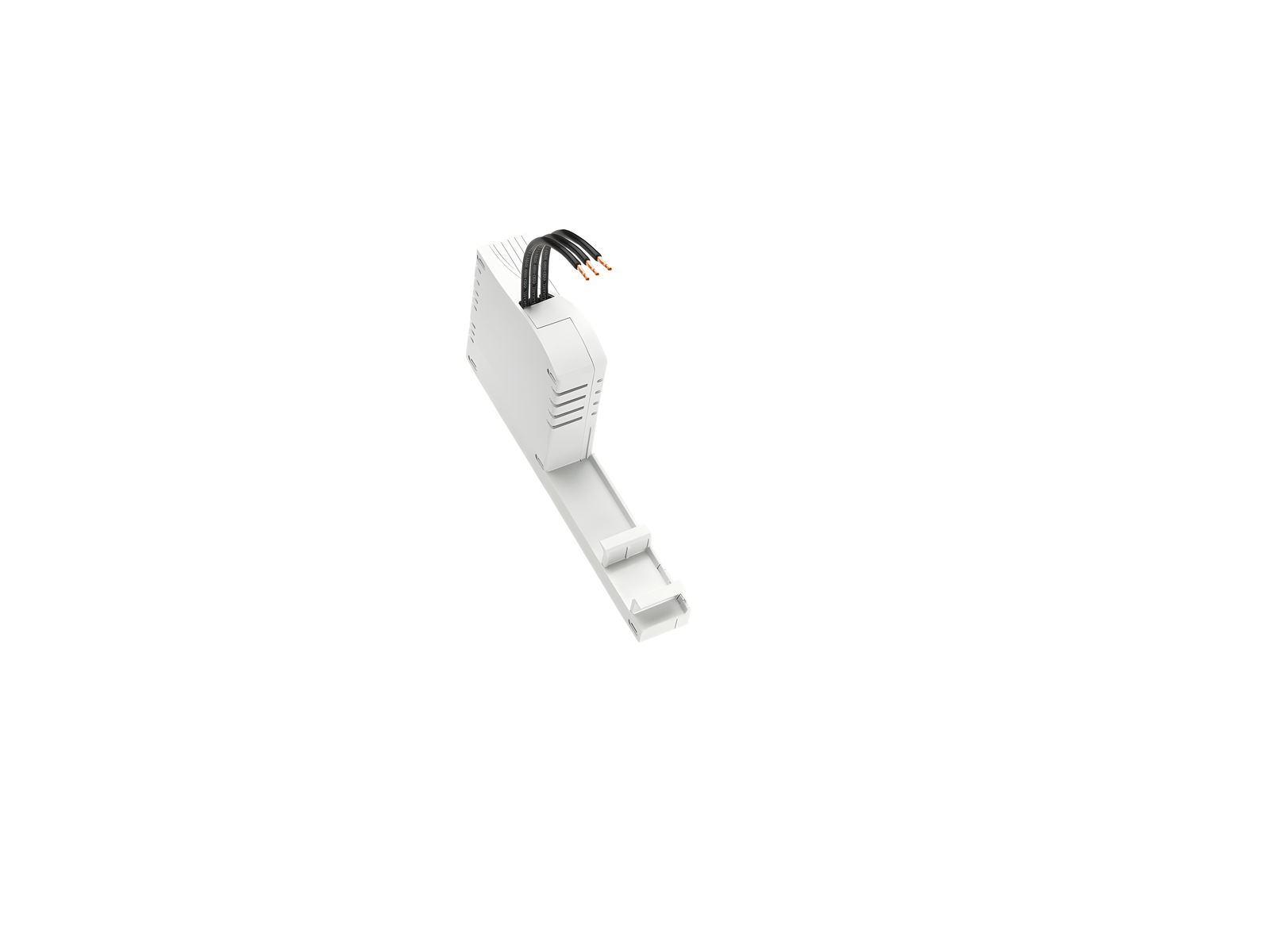

На фотографии может быть изображена аналогичная статья.
Арт.: 36009000A
EQUES®CrossBoard
Адаптер 16 А
1 DIN-рейка, фиксированная, с держателем предохранителей 10x38/Class CC
22,5 x 160, с проводами AWG 14 (2,5 мм²)
Система
CrossBoard® 160A
Преимущества продукта
Leitungsenden ultraschallverdichtet.
Группа продуктов | 05 |
Подгруппа | 21 |
Кол-во | 1 |
EAN | 4021267360092 |
страница каталога | 2020 : 1.3 |
ECLASS 6.1 | 27370304 |
ECLASS 7.1 | 27370304 |
ETIM 4.0 | EC001531 |
ETIM 5.0 | EC001531 |
Стандарты
IEC 61439-1:2020
UL 508
Сертификация
IEC (CB) , UL
for UL feeder circuits >250V
номер типа: EQ22-A1
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Разрешение CCC: Сертификация не требуется
Подробности IEC | |
Стандарты | |
IEC 61439-1:2020 |
Электрические данные IEC | |
Номинальный ток (IEC): | 16 A |
номинальное напряжение (IEC) AC: | 690 В |
номинальное напряжение изоляции U i AC: | 800 В |
номинальное импульсное напряжение U imp : | 6 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 2,6 Вт.
(The power dissipation at full load would be 4,0 Вт.)
Дополнительные данные IEC | |
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
макс. напряжение IEC AC: | 725 В |
Подробности UL | |
Стандарты | |
UL 508 |
for UL feeder circuits >250V |
Электрические данные UL | |
номинальный ток (UL): | 12.5 A |
номинальное напряжение (UL) AC: | 600 В |
номинальная частота (UL): | 50 / 60 Hz |
SCCR unprotected max.: | 6 кА |
3 cycles (without OPD) @ 600 V AC | |
SCCR protected max.: | 50 кА |
with JDDZ fuse Class CC 20 A / 600 V AC |
Механические данные | |
Ш x В x Г: | 22.5 x 160 x 85 |
Вес: | 12,9 kg/100 |
Полюсность: | 3-пол. |
